[Realplay]數字光強度+光照傳感器BH1750FVI+模塊+GY30 源程序原理圖等資料下載

ID:195681 · 發表于 2017-5-2 17:56

今天看到了，所以，發出來了,光強度模塊客戶資料:

/*****************************************
* 基于AVR單片機GY-30模塊通信程序 *
* 功能：IIC通信讀取數據并顯示 *
* 時鐘頻率：內部11.0592M *
* 設計： 51黑電子論壇
* 編譯環境：ICC-AVR7.14 *
* 實驗環境：ATmega16+1602 *
* 使用端口：PC0,PC1,PC6,PC7,PA4~PA7 *
* 參考：莫錦攀實驗程序24c02讀取實驗 *
*****************************************/
#include <iom16v.h>
#include "I2C.h"
#include "1602.h"
#include "delay.h"
void conversion(unsigned int i);
unsigned char display[9]={0,0,0,0,0,' ','l','u','x'};//顯示數據
/*********************************************
數據轉換,十六進制數據轉換成10進制
輸入十六進制范圍：0x0000-0x270f（0-9999）
結果分成個十百千位，以ascii存入顯示區
**********************************************/
void conversion(unsigned int i)
{
display[0]=i/10000+0x30 ;
i=i%10000; //取余運算
display[1]=i/1000+0x30 ;
i=i%1000; //取余運算
display[2]=i/100+0x30 ;
i=i%100; //取余運算
display[3]=i/10+0x30 ;
i=i%10; //取余運算
display[4]=i+0x30;
}
/*******************************
主程序
*******************************/
void main(void)
{
unsigned char i;
float lux_data; //光數據
delay_nms(10); //lcd上電延時
LCD_init(); //lcd初始化
i=I2C_Write(0x01); //BH1750 初始化
delay_nms(10);
while(1){ //循環
i=I2C_Write(0x01); //power on
i=I2C_Write(0x10); //H- resolution mode
TWCR=0; //釋放引腳
delay_nms(180); //大約180ms
if(i==0){
lux_data=I2C_Read(); //從iic總線讀取數值
lux_data=(float)lux_data/1.2; //pdf文檔第7頁
conversion(lux_data); //數據轉換出個，十，百，千位
LCD_write_string(7,0,display);//顯示數值，從第9列開始
}
}
}

復制代碼

51單片機源程序（51 hei附件里面還有avr單片機的）：

//***************************************

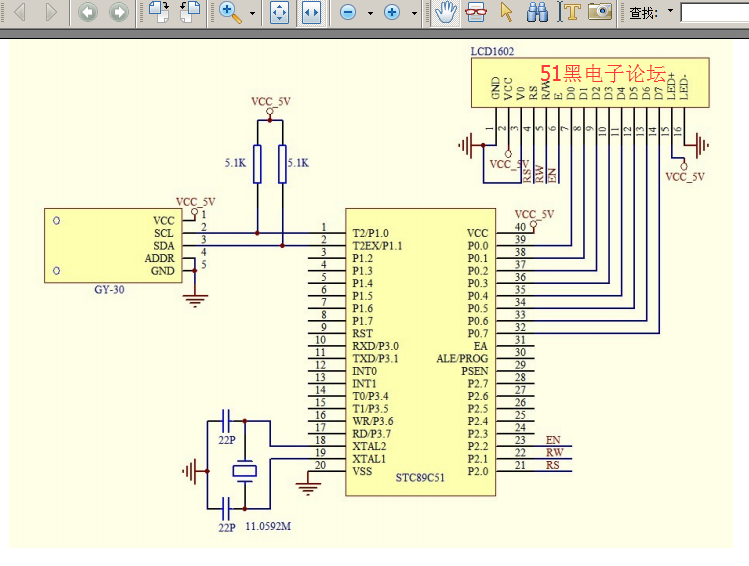

// BH1750FVI IIC測試程序
// 使用單片機STC89C51
// 晶振：11.0592M
// 顯示：LCD1602
// 編譯環境 Keil uVision2
// 參考宏晶網站24c04通信程序
// 時間：2011年4月20日
//****************************************
#include <REG51.H>
#include <math.h> //Keil library
#include <stdio.h> //Keil library
#include <INTRINS.H>
#define uchar unsigned char
#define uint unsigned int
#define DataPort P0 //LCD1602數據端口
sbit SCL=P1^0; //IIC時鐘引腳定義
sbit SDA=P1^1; //IIC數據引腳定義
sbit LCM_RS=P2^0; //LCD1602命令端口
sbit LCM_RW=P2^1; //LCD1602命令端口
sbit LCM_EN=P2^2; //LCD1602命令端口
#define SlaveAddress 0x46 //定義器件在IIC總線中的從地址,根據ALT ADDRESS地址引腳不同修改
//ALT ADDRESS引腳接地時地址為0xA6，接電源時地址為0x3A
typedef unsigned char BYTE;
typedef unsigned short WORD;
BYTE BUF[8]; //接收數據緩存區
uchar ge,shi,bai,qian,wan; //顯示變量
int dis_data; //變量
void delay_nms(unsigned int k);
void InitLcd();
void Init_BH1750(void);
void WriteDataLCM(uchar dataW);
void WriteCommandLCM(uchar CMD,uchar Attribc);
void DisplayOneChar(uchar X,uchar Y,uchar DData);
void conversion(uint temp_data);
void Single_Write_BH1750(uchar REG_Address); //單個寫入數據
uchar Single_Read_BH1750(uchar REG_Address); //單個讀取內部寄存器數據
void Multiple_Read_BH1750(); //連續的讀取內部寄存器數據
//------------------------------------
void Delay5us();
void Delay5ms();
void BH1750_Start(); //起始信號
void BH1750_Stop(); //停止信號
void BH1750_SendACK(bit ack); //應答ACK
bit BH1750_RecvACK(); //讀ack
void BH1750_SendByte(BYTE dat); //IIC單個字節寫
BYTE BH1750_RecvByte(); //IIC單個字節讀
//-----------------------------------
//*********************************************************
void conversion(uint temp_data) // 數據轉換出個，十，百，千，萬
{
wan=temp_data/10000+0x30 ;
temp_data=temp_data%10000; //取余運算
qian=temp_data/1000+0x30 ;
temp_data=temp_data%1000; //取余運算
bai=temp_data/100+0x30 ;
temp_data=temp_data%100; //取余運算
shi=temp_data/10+0x30 ;
temp_data=temp_data%10; //取余運算
ge=temp_data+0x30;
}
//毫秒延時**************************
void delay_nms(unsigned int k)
{
unsigned int i,j;
for(i=0;i<k;i++)
{
for(j=0;j<121;j++)
{;}}
}
/*******************************/
void WaitForEnable(void)
{
DataPort=0xff;
LCM_RS=0;LCM_RW=1;_nop_();
LCM_EN=1;_nop_();_nop_();
while(DataPort&0x80);
LCM_EN=0;
}
/*******************************/
void WriteCommandLCM(uchar CMD,uchar Attribc)
{
if(Attribc)WaitForEnable();
LCM_RS=0;LCM_RW=0;_nop_();
DataPort=CMD;_nop_();
LCM_EN=1;_nop_();_nop_();LCM_EN=0;
}
/*******************************/
void WriteDataLCM(uchar dataW)
{
WaitForEnable();
LCM_RS=1;LCM_RW=0;_nop_();
DataPort=dataW;_nop_();
LCM_EN=1;_nop_();_nop_();LCM_EN=0;
}
/***********************************/
void InitLcd()
{
WriteCommandLCM(0x38,1);
WriteCommandLCM(0x08,1);
WriteCommandLCM(0x01,1);
WriteCommandLCM(0x06,1);
WriteCommandLCM(0x0c,1);
}
/***********************************/
void DisplayOneChar(uchar X,uchar Y,uchar DData)
{
Y&=1;
X&=15;
if(Y)X|=0x40;
X|=0x80;
WriteCommandLCM(X,0);
WriteDataLCM(DData);
}
/**************************************
延時5微秒(STC90C52RC@12M)
不同的工作環境,需要調整此函數，注意時鐘過快時需要修改
當改用1T的MCU時,請調整此延時函數
**************************************/
void Delay5us()
{
_nop_();_nop_();_nop_();_nop_();
_nop_();_nop_();_nop_();_nop_();
_nop_();_nop_();_nop_();_nop_();
_nop_();_nop_();_nop_();_nop_();
}
/**************************************
延時5毫秒(STC90C52RC@12M)
不同的工作環境,需要調整此函數
當改用1T的MCU時,請調整此延時函數
**************************************/
void Delay5ms()
{
WORD n = 560;
while (n--);
}
/**************************************
起始信號
**************************************/
void BH1750_Start()
{
SDA = 1; //拉高數據線
SCL = 1; //拉高時鐘線
Delay5us(); //延時
SDA = 0; //產生下降沿
Delay5us(); //延時
SCL = 0; //拉低時鐘線
}
/**************************************
停止信號
**************************************/
void BH1750_Stop()
{
SDA = 0; //拉低數據線
SCL = 1; //拉高時鐘線
Delay5us(); //延時
SDA = 1; //產生上升沿
Delay5us(); //延時
}
/**************************************
發送應答信號
入口參數:ack (0:ACK 1:NAK)
**************************************/
void BH1750_SendACK(bit ack)
{
SDA = ack; //寫應答信號
SCL = 1; //拉高時鐘線
Delay5us(); //延時
SCL = 0; //拉低時鐘線
Delay5us(); //延時
}
/**************************************
接收應答信號
**************************************/
bit BH1750_RecvACK()
{
SCL = 1; //拉高時鐘線
Delay5us(); //延時
CY = SDA; //讀應答信號
SCL = 0; //拉低時鐘線
Delay5us(); //延時
return CY;
}
/**************************************
向IIC總線發送一個字節數據
**************************************/
void BH1750_SendByte(BYTE dat)
{
BYTE i;
for (i=0; i<8; i++) //8位計數器
{
dat <<= 1; //移出數據的最高位
SDA = CY; //送數據口
SCL = 1; //拉高時鐘線
Delay5us(); //延時
SCL = 0; //拉低時鐘線
Delay5us(); //延時
}
BH1750_RecvACK();
}
/**************************************
從IIC總線接收一個字節數據
**************************************/
BYTE BH1750_RecvByte()
{
BYTE i;
BYTE dat = 0;
SDA = 1; //使能內部上拉,準備讀取數據,
for (i=0; i<8; i++) //8位計數器
{
dat <<= 1;
SCL = 1; //拉高時鐘線
Delay5us(); //延時
dat |= SDA; //讀數據
SCL = 0; //拉低時鐘線
Delay5us(); //延時
}
return dat;
}
//*********************************
void Single_Write_BH1750(uchar REG_Address)
{
BH1750_Start(); //起始信號
BH1750_SendByte(SlaveAddress); //發送設備地址+寫信號
BH1750_SendByte(REG_Address); //內部寄存器地址，請參考中文pdf22頁
// BH1750_SendByte(REG_data); //內部寄存器數據，請參考中文pdf22頁
BH1750_Stop(); //發送停止信號
}
//********單字節讀取*****************************************
/*
uchar Single_Read_BH1750(uchar REG_Address)
{ uchar REG_data;
BH1750_Start(); //起始信號
BH1750_SendByte(SlaveAddress); //發送設備地址+寫信號
BH1750_SendByte(REG_Address); //發送存儲單元地址，從0開始
BH1750_Start(); //起始信號
BH1750_SendByte(SlaveAddress+1); //發送設備地址+讀信號
REG_data=BH1750_RecvByte(); //讀出寄存器數據
BH1750_SendACK(1);
BH1750_Stop(); //停止信號
return REG_data;
}
*/
//*********************************************************
//
//連續讀出BH1750內部數據
//
//*********************************************************
void Multiple_read_BH1750(void)
{ uchar i;
BH1750_Start(); //起始信號
BH1750_SendByte(SlaveAddress+1); //發送設備地址+讀信號
for (i=0; i<3; i++) //連續讀取6個地址數據，存儲中BUF
{
BUF[i] = BH1750_RecvByte(); //BUF[0]存儲0x32地址中的數據
if (i == 3)
{
BH1750_SendACK(1); //最后一個數據需要回NOACK
}
else
{
BH1750_SendACK(0); //回應ACK
}
}
BH1750_Stop(); //停止信號
Delay5ms();
}
//初始化BH1750，根據需要請參考pdf進行修改****
void Init_BH1750()
…………限于本文篇幅余下代碼請從51黑下載附件…………

復制代碼

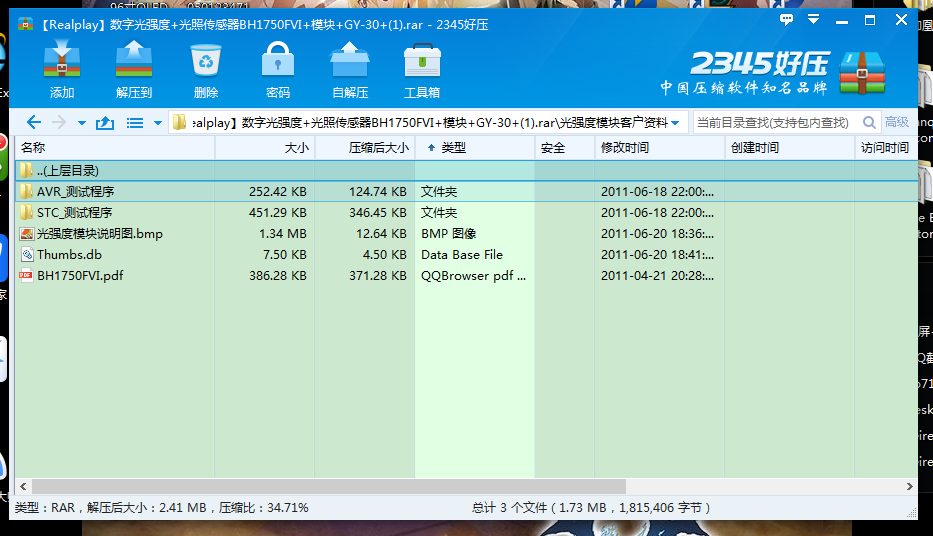

完整資料下載：

【Realplay】數字光強度光照傳感器BH1750FVI 模塊 GY-30 .rar (865.93 KB, 下載次數: 237)

ID:197437 · 發表于 2017-5-7 13:32

為什么51的程序，lcd只顯示 light：00000lx ？大神

ID:197437 · 發表于 2017-5-7 13:33

大神，為什么只顯示 00000lx

ID:199188 · 發表于 2017-5-10 20:36

非常好，正好學習下

ID:199807 · 發表于 2017-5-12 04:32

這個文件不錯，很有用

ID:82765 · 發表于 2017-5-12 06:05

提示: 作者被禁止或刪除內容自動屏蔽

ID:212234 · 發表于 2017-6-18 12:56

可不可以把你寫這個程序的流程圖發我看下

ID:242975 · 發表于 2017-10-25 22:54

謝謝分享，謝謝分享。

ID:288263 · 發表于 2018-3-6 16:11

ZC416 發表于 2017-5-7 13:33
大神，為什么只顯示 00000lx

我的也是，，求指教

ID:305775 · 發表于 2018-4-12 12:22

程序只顯示00000LX 按復位才能顯示數據 數據也不隨光強的改變而改變只是每按一次復位鍵光強改變一次大神求解

ID:389893 · 發表于 2018-9-13 19:55

ZC416 發表于 2017-5-7 13:32
為什么51的程序，lcd只顯示 light：00000lx ？大神

你們能編譯成功？為什么的編譯都編譯不了

ID:389893 · 發表于 2018-9-13 19:57

51的為什么我編譯不了

ID:715369 · 發表于 2020-4-6 10:24

protues可以仿真嗎？
