本次實驗制作一個倒計時讀數器。
1.一位共陰數碼管，限流電阻，短跳線9根（各色），長跳線黑1根。
2.實物連接時，從Arduino根的digital口2至口9用各色短跳線接至共陰數碼管的a\b\c\d\e\f\g針腳，從Arduino的power口GND接出黑色長跳線至共陰數碼管的com針腳。

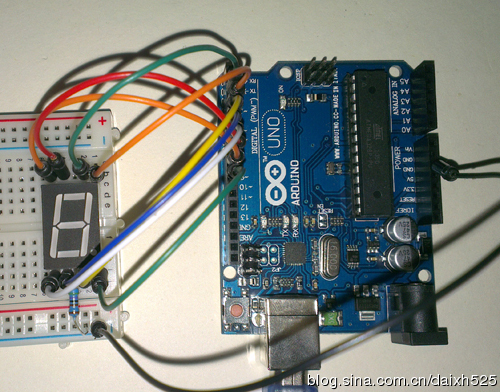

3.連接圖如下，
4.讀共陰數碼管的a\b\c\d\e\f\g針腳,使之點亮的原理說明：
共陰數碼管的com腳接GND，當其它各針腳接入高電平時，該字段點亮。
如：點亮a段， a=1,b=0,c=0,d=0,e=0,f=0,g=0,h=0
如：顯示數字8，a=1,b=1,c=1,d=1,e=1,f=1,g=1,h=0
如：顯示數字5，a=1,b=0,c=1,d=1,e=0,f=1,g=1,h=0
整理出數字0－9的顯示字段,形成一張二維數組表：
h g f e d c b a
0- 0, 0, 1, 1, 1, 1, 1, 1
1- 0, 0, 0, 0, 0, 1, 1, 0
2- 0, 1, 0, 1, 1, 0, 1, 1
3- 0, 1, 0, 0, 1, 1, 1, 1
4- 0, 1, 1, 0, 0, 1, 1, 0
5- 0, 1, 1, 0, 1, 1, 0, 1
6- 0, 1, 1, 1, 1, 1, 0, 1
7- 0, 0, 0, 0, 0, 1, 1, 1
8- 0, 1, 1, 1, 1, 1, 1, 1
9- 0, 1, 1, 0, 1, 1, 1, 1
5.代碼
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
#include
//IO命名
#define SEG_a 2
#define SEG_b 3
#define SEG_c 4
#define SEG_d 5
#define SEG_e 6
#define SEG_f 7
#define SEG_g 8
#define SEG_h 9
unsigned char table[10][8] =
{
{0, 0, 1, 1, 1, 1, 1, 1}, //0
{0, 0, 0, 0, 0, 1, 1, 0}, //1
{0, 1, 0, 1, 1, 0, 1, 1}, //2
{0, 1, 0, 0, 1, 1, 1, 1}, //3
{0, 1, 1, 0, 0, 1, 1, 0}, //4
{0, 1, 1, 0, 1, 1, 0, 1}, //5
{0, 1, 1, 1, 1, 1, 0, 1}, //6
{0, 0, 0, 0, 0, 1, 1, 1}, //7
{0, 1, 1, 1, 1, 1, 1, 1}, //8
{0, 1, 1, 0, 1, 1, 1, 1} //9
};
void setup()
{
pinMode(SEG_a,OUTPUT); //設置引腳為輸出
pinMode(SEG_b,OUTPUT);
pinMode(SEG_c,OUTPUT);
pinMode(SEG_d,OUTPUT);
pinMode(SEG_e,OUTPUT);
pinMode(SEG_f,OUTPUT);
pinMode(SEG_g,OUTPUT);
pinMode(SEG_h,OUTPUT);
}
void loop()
{
unsigned char i;
for( i = 10 ; i > 0 ; i--) //循環顯示0-9
{
digitalWrite(SEG_a,table[i-1][7]); //設置a引腳的電平
digitalWrite(SEG_b,table[i-1][6]);
digitalWrite(SEG_c,table[i-1][5]);
digitalWrite(SEG_d,table[i-1][4]);
digitalWrite(SEG_e,table[i-1][3]);
digitalWrite(SEG_f,table[i-1][2]);
digitalWrite(SEG_g,table[i-1][1]);
digitalWrite(SEG_h,table[i-1][0]);
delay(1000); //延遲1s
}
}
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
二維數組表從table[0][0]開始存儲內容，至table[9][7]結束。為防止循環變量在執行過程中i--，變?yōu)樨?fù)數，影響下一輪的loop，因此在讀二維數組表時用i-1小技巧。
6.實驗視頻，如下：
7.改進讀數器
