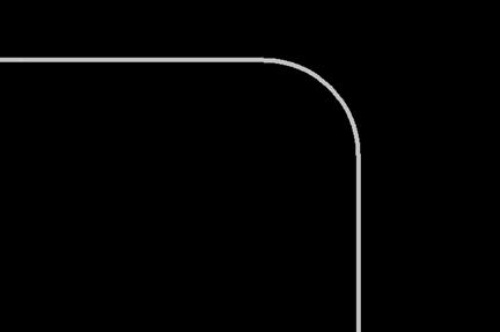

PADS Layout(PowerPCB)中設置板框倒角

我用的版本是PDAS Layout2007。我們假設倒角半徑為5mm.

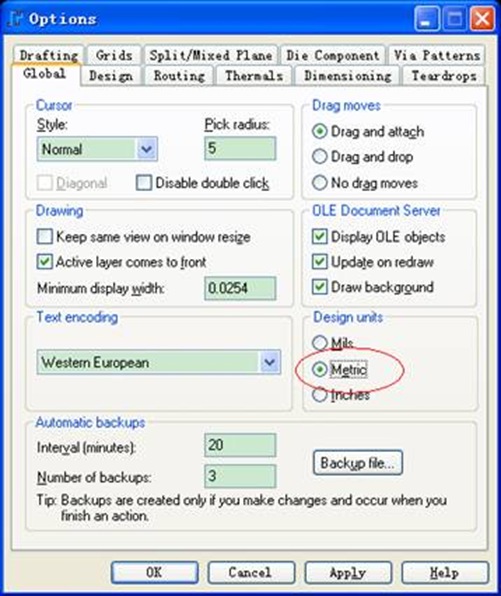

1、先進行單位設置�！癟ools”→“Options…”，在“Global”的“Design units”中選擇“Metric”，OK。（當然如果您對國際單位和英制單位之間的轉換很熟悉也可以不用設置）

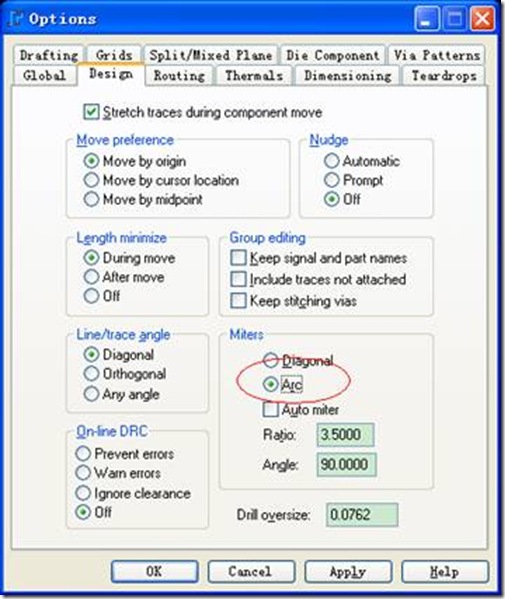

在“Tools”→“Options…”，選擇“Design”，在“Miters”中選擇“Arc”，OK。

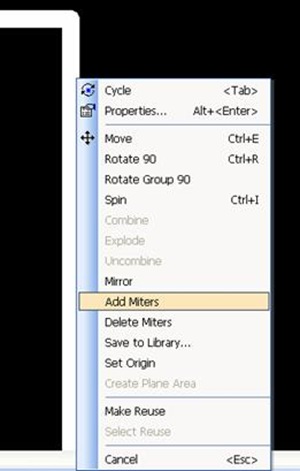

2、選擇邊框，點擊右鍵，選擇“Add Miters”。

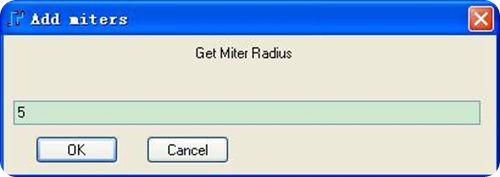

3、在彈出的對話框中填上倒角半徑5，OK.
