變流器常見故障排除方法

ID:107593 · 發表于 2016-3-11 00:05

變流器是電子電位差計的關鍵部件，共作用如同人體的心臟一樣重要，它工作的正常與否，對儀表整機的各項技術條件影響很大.變流器通常發生的故障是觸頭、觸針表面泊有污物、灰塵或襯磨損，產生接觸不良，使觸頭與觸針的接觸電阻增大，因而在直流變交流的過程中會有部分壓降損失，最后導致儀表靈敏度降低，甚至不能工作.所以，對于有故障的變流器以及存放時間過長和進行周期撿定的儀表上的變流器，都應該進行嚴格檢驗，認真修理，妥善排除故障.

用示波器檢驗變流器，常會發現如下幾種故障波形：

1.波形不對稱;如圖5—10所示.該現象是由蟲流器中間動觸頭與左、右靜觸針接觸的時間(分別以tA和tB表示) 相差甚大造成的.

2.動觸頭與左、右靜觸針二者同時接通成同時不接通的時間過長，即t1+t2的時間過長，如圖5—11所示.

3.變流器動觸頭振動時，只與一側靜觸針間斷接觸，而與另一側靜觸針始終處于斷開的狀態，這時的波形如圖5—12(a)或所示.

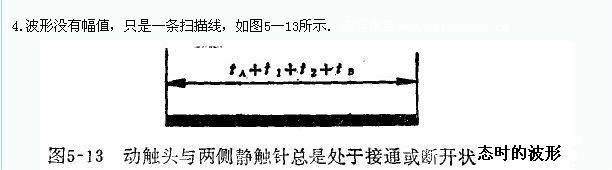

原因是左右兩個靜觸針的間距調節得過小或過大，造成功觸頭左右振動時與兩側靜觸針總是處于接通或斷開的狀態.

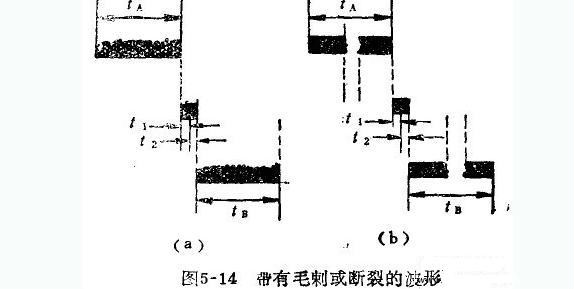

5.如果動觸頭和靜觸針的接觸面嚴重磨損或表面沾有污物、灰塵時，就會使動觸頭與左、右靜觸針在相接觸或斷開的一瞬間出現火花放電或其它接觸不良現象.這時將會出現帶有毛刺或斷裂的波形，如圖5—14(a)或所示.

至于示波器本身掃描線是斜的，當然在屏幕上出現的組交流器變換后的波形也是斜的，如圖5—15所示.注意這不能誤認為是變流器有故障.

1.路經示被器檢驗：
如出現圖5-14所示的故障波形時，排除的步驟如下：

(1)將有故障的變流器屏蔽罩拆下.注意，大型交流器的罩是用三個埋頭螺訂固定的;中型交流器的屏蔽罩是用鎖緊螺母固定的;小型交流器主屏蔽罩是焊接成半密封狀的，只堅將帶有彈簧的外屏蔽罩往下按著旋轉一個角度，使兩側的調節螺釘露出即可.
(2)將變流器插在如圖5—8或圖5—9所示的變流器檢驗儀上，并依照上述操作步驟檢驗變換后的波形.

(3)裝有航空汽油或無水酒精的注射器，并以一定的注射壓力沖洗變流器觸頭和觸針的接觸面.
2.如果現現圖5-10至5-13所示的故障波形時，排除的步驟如下：

(1)用香蕉水成汽油洗掉緊固螺釘上的封漆，但注意不要將漆弄在觸頭和觸針上.
(2)用改錐螺釘適當擰松些，然后再將兩側的調節螺釘同時用改桂微微地?cái)Q進或擰出，觀察示波器屏幕上的波形變化.由于調節兩側調節螺釘時相互間有影響，因此需要多次反復調節，邊調邊觀察示被器屏幕上的波形，直至示波器上出現符合技術條件的正確波形時為止.

(3)調好后，將緊固螺釘擰緊，并用快干漆封住緊固螺釘，罩上屏蔽罩，并緊固好.
(4)上述操作進行完后，變流器先不要取下，將示波器電源和檢驗儀的直流電源暫時切斷(但檢驗儀仍然接通交流電源)，讓變流器電老化運行兩班.變流器電老化遠行時，每隔一定時間接通示波器電源和檢驗儀的直流電源，待示波器預熱10min后，觀察示波器屏幕上出現的波形.如果波形還不符合技術條件，那就應該鐘對故障現象，重復上述有關操作，直至波形符合技術條件時為止.
(5)最高將變流器激磁電壓由6.3v降至5.3v，再用檢驗儀檢查變流器各項技術指標，均應符合技術條件.
