精彩開關電源獵趣——50W低壓碘鎢泡射燈電源以及運用思考

ID:12202 · 發表于 2016-10-2 16:35

   有幸留意到這個50W射燈，相比之下蠻特別，簡約廉價、體積小、功率大，還經久結實，狂用好久竟沒出毛病。于是俺今扒拉開來看他個究竟。如圖所見，果然了得。50W的開關電源板竟然小得出奇，元件簡化得叫人意外，橋接的二極管整流后居然沒有常規的電解電容，卻用473的小容量電容，這還叫濾波嗎？可以想見，開關電路得處于大波幅變化供電狀態，開關電路定有特別強的電壓適應能力和波動忍受能力了。有以下實測波圖為證，它確實適應得很漂亮、工作得很淡定。分析設計原由，確有其革命道理：因使用低壓高亮碘鎢燈泡，特點就高溫?zé)岫栊裕?/font>供電波動并不對發光造成影響。不用電解電容了當然的降低故障率，絕對的延長電路板壽命。如此設計、如此結構，大智慧��！更有妙處的是，如此結構的電路衍生出了個新的特性，及每個1/100/S脈動供電期間，電路都得經歷一次觸發起振和失電停振的過程。也就是說，若控制不同的觸發時機，則可控制震蕩的起振時長，也就控制了輸出功率。這同可控硅的定時觸發和自動關斷相似極了。                                                    喜歡波形分析的哥們一定還可以從下列美麗的波形圖里看出說不盡的門道。的確是一個有意思、有名堂、值得琢磨、可深化運用的開關電源形式。
    明眼的哥們一定能夠神會，搞搞相關實驗或可以促成一個另類而有效、好玩又中用的大功率低壓泡調光方法。
   于是俺毅然先行批準它擬做為咱們?cè)囼?yàn)工作臺燈——具有遠距離聚光、可調亮度、長壽命、高照度的專用科學研究實驗臺專用臺燈。
   （測量?jī)x器：DSO2100并口虛擬示波器）

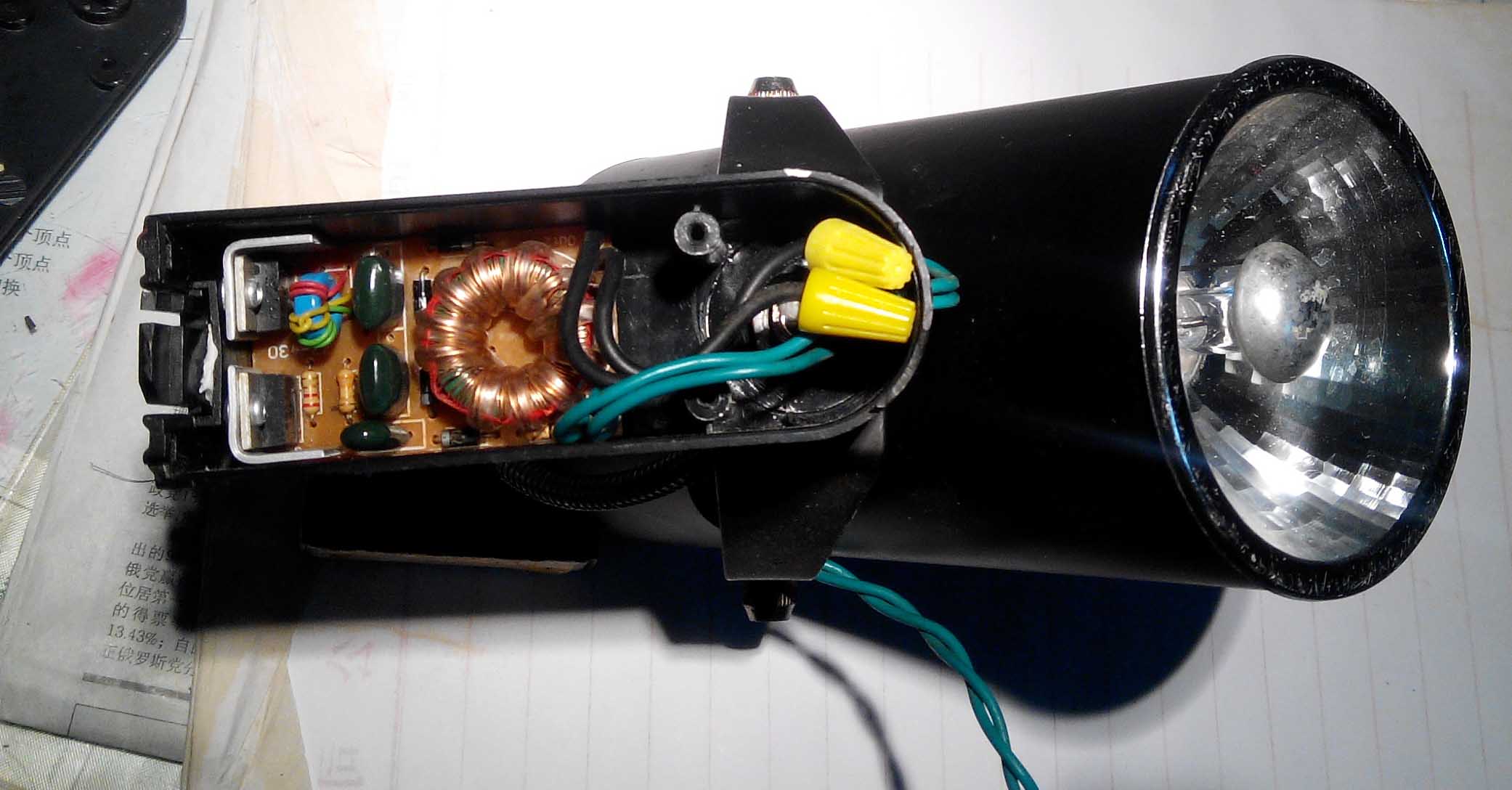

50W電源盒小得叫人意外。

元件簡化到了極致。

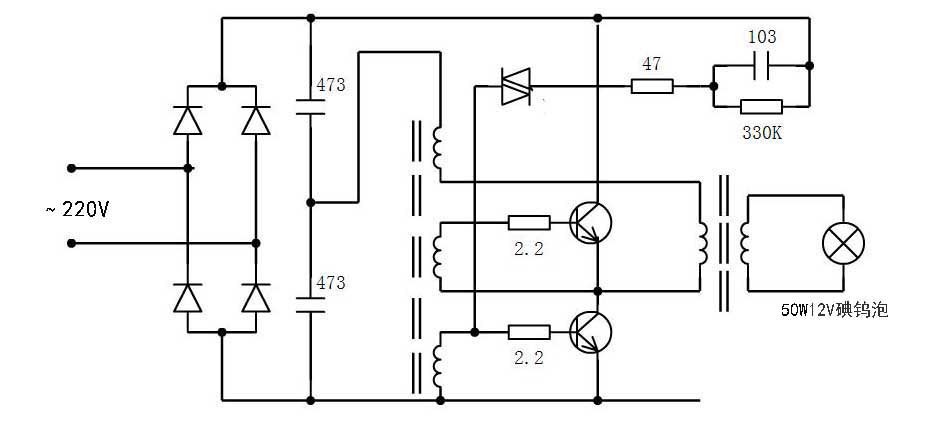

草繪的射燈開關電源原理圖。

橋接的二極管整流后居然沒有常規的電解電容濾波，卻只用了473的小容量電容，僅夠高頻旁路。

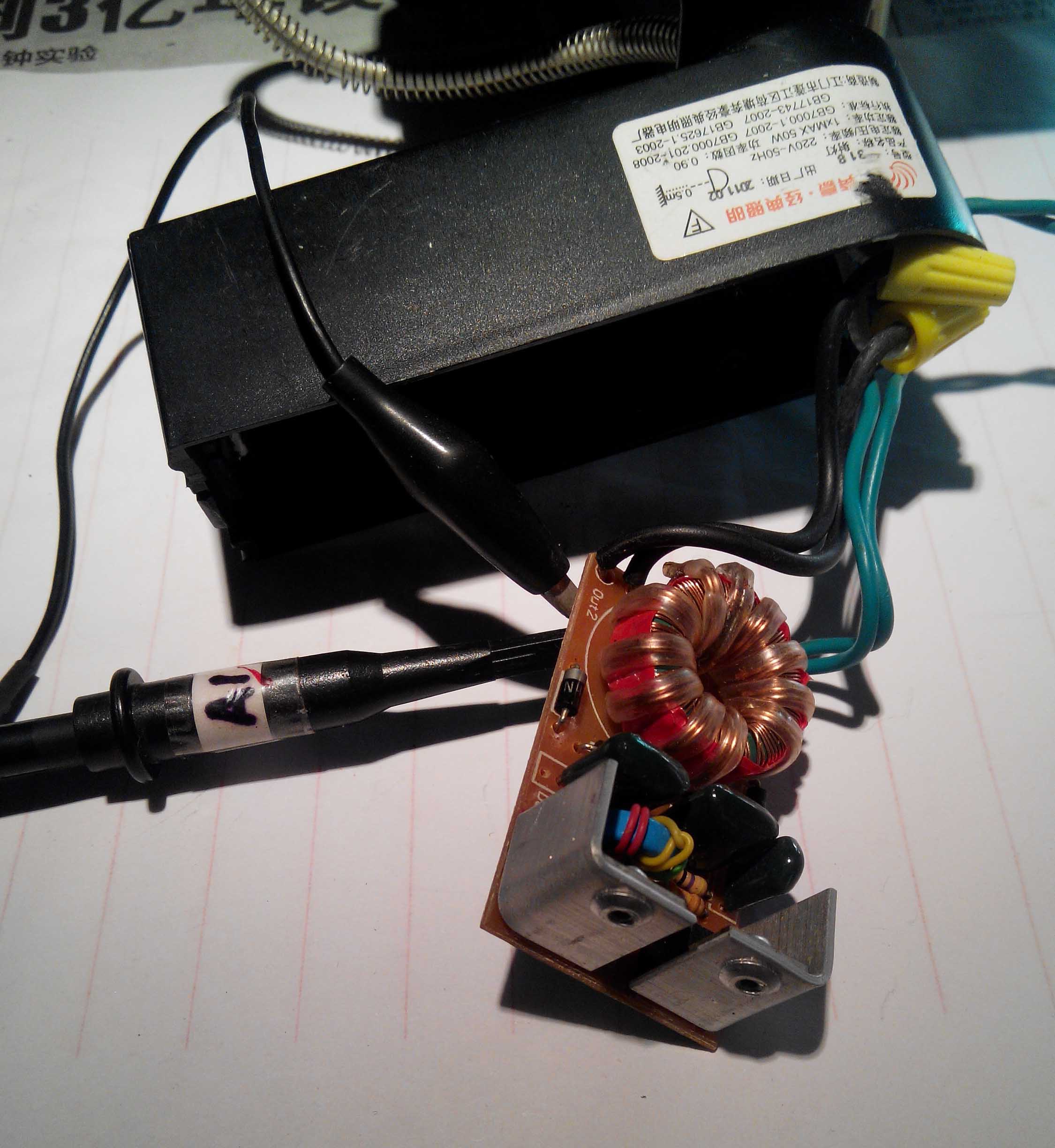

10圈輸出繞組直接碘鎢燈泡，隔離度很高，方便示波器安全測量。

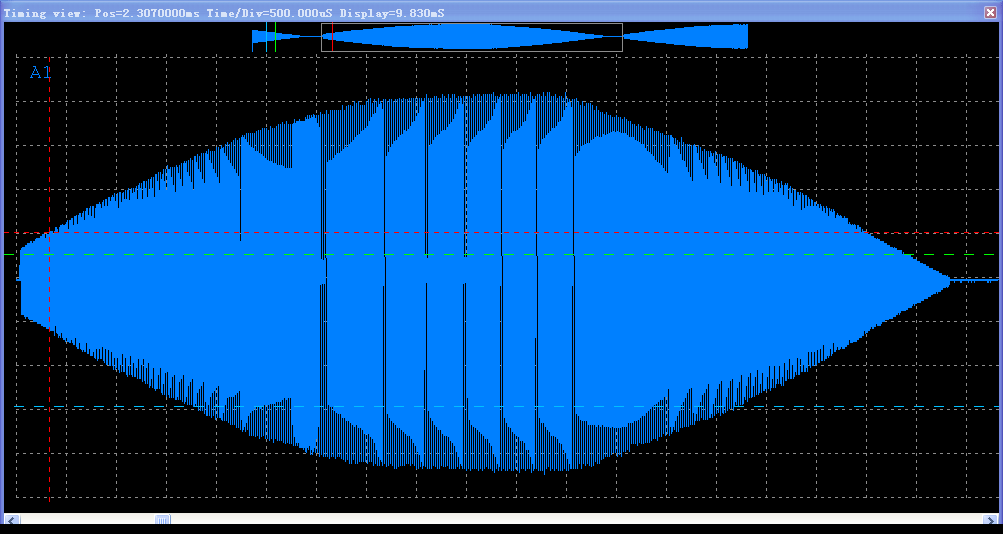

異常美麗的輸出波幅圖案（5V/每格、500μS/每格），可見振幅跟隨工頻50周半的絕對值變化而起伏，震蕩周期10-20μS。

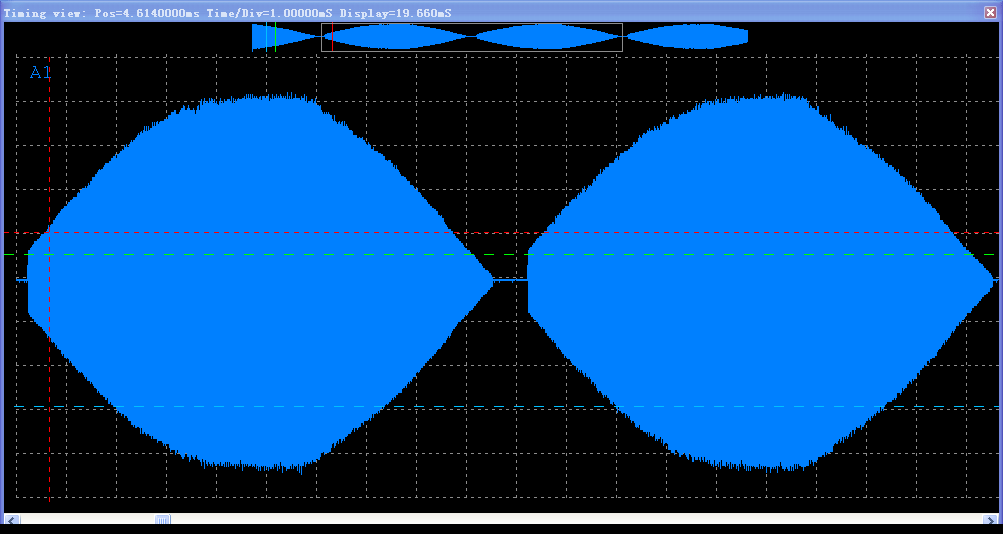

美麗的輸出波幅圖，工頻50周全波振幅波形圖（5V/每格、1mS/每格）。

注意看圖片上方的小白框，表示波形所顯示的局部位置和范圍。

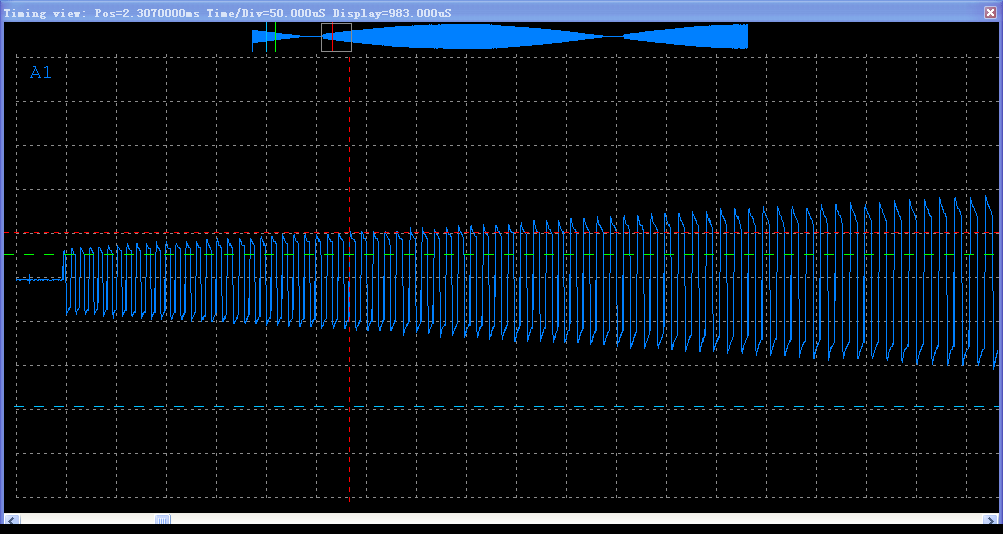

這是波幅起始局部圖，可見開關電路2.8V就起振工作了（5V/每格），

起始震蕩周期10μS左右。

起始震蕩放大波形圖(5V/每格、10μS/每格)。

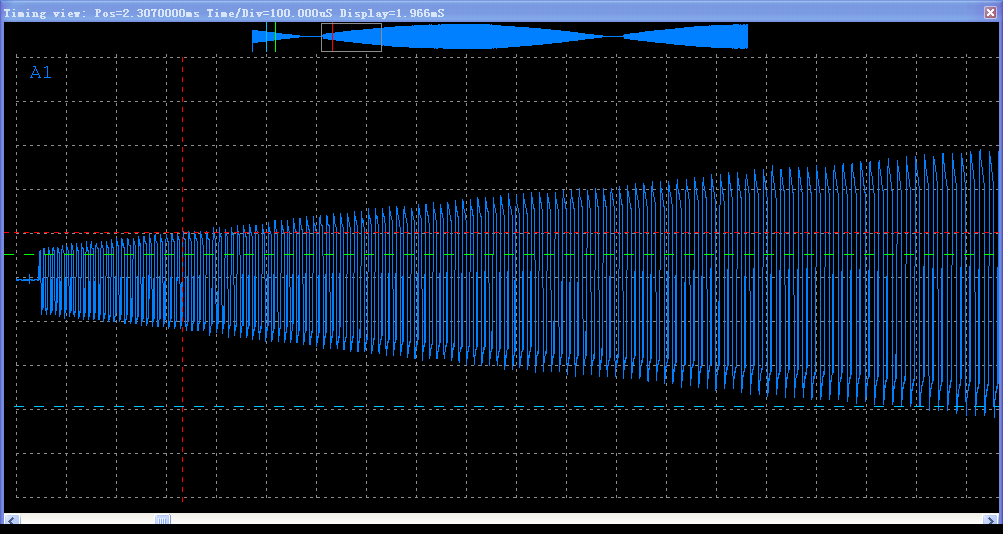

中前部放大波形圖(5V/每格、10μS/每格)。

波形中部振幅達到最大值，43p-pV左右，震蕩周期20μS左右，頻率50Khz。‘

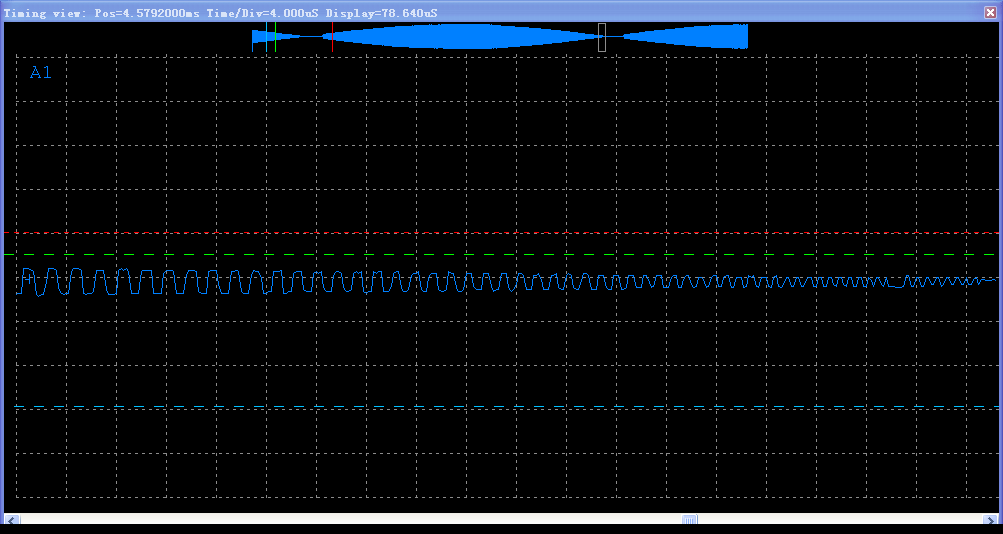

波形尾部幾乎堅持震蕩到供電電壓低到近0V，可見震蕩電路非常盡責，值得表?yè)P(yáng)。

我在51hei的相關帖子：
關于小光點-大亮度-高色溫-長壽命聚光燈泡調光的話題討論：http://www.torrancerestoration.com/bbs/dpj-56394-1.html
新發明的另類調光方式來了——引發于”精彩的開關電源獵趣“之后：http://www.torrancerestoration.com/bbs/dpj-56393-1.html

ID:262 · 發表于 2016-10-7 15:33

解析得很詳細 ，不知道實際使用效果如何？發熱嚴重嗎？

ID:12202 · 發表于 2016-10-7 23:54

heicad 發表于 2016-10-7 15:33
解析得很詳細 ，不知道實際使用效果如何？發熱嚴重嗎？

俺的觀察沒有你臆想的發熱問題�？雌饋�(lái)效率應該很高，因?yàn)檫@是開關電路的強項。里手的哥們都說這是個很成熟，很慣常的開關變壓供電形式。
