74LS161是常用的四位二進制可預置的同步加法計數器，他可以靈活的運用在各種數字電路，以及單片機系統種實現分頻器等很多重要的功能，這里我給大家介紹一下他的資料：
74LS161 pdf 資料下載：http://www.alldatasheet.com/view.jsp?Searchword=74LS161
74ls161引腳圖

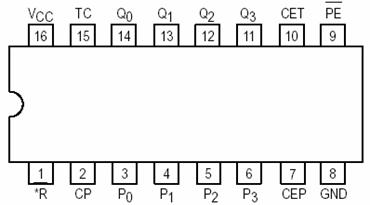

管腳圖介紹：
時鐘CP和四個數據輸入端P0~P3
清零/MR
使能CEP，CET
置數PE
數據輸出端Q0~Q3
以及進位輸出TC. (TC=Q0·Q1·Q2·Q3·CET)
|
輸 入
|
輸 出
|
|||||||||||
|
CR
|
CP |
LD
|
EP |
ET |
D3
|
D2
|
D1
|
D0
|
Q3
|
Q2
|
Q1
|
Q0
|
|
0
|
Ф
|
Ф
|
Ф
|
Ф
|
Ф
|
Ф
|
Ф
|
Ф
|
0
|
0
|
0
|
0
|
|
1
|
↑
|
0
|
Ф
|
Ф
|
d
|
c
|
b
|
a
|
d
|
c
|
b
|
a
|
|
1
|
↑
|
1
|
0
|
Ф
|
Ф
|
Ф
|
Ф
|
Ф
|
Q3
|
Q2
|
Q1
|
Q0
|
|
1
|
↑
|
1
|
Ф
|
0
|
Ф
|
Ф
|
Ф
|
Ф
|
Q3
|
Q2
|
Q1
|
Q0
|
|
1
|
↑
|
1
|
1
|
1
|
Ф
|
Ф
|
Ф
|
Ф
|
狀態碼加1 |
|||
從74LS161功能表功能表中可以知道，當清零端CR=“0”，計數器輸出Q3、Q2、Q1、Q0立即為全“0”，這個時候為異步復位功能。當CR=“1”且LD=“0”時，在CP信號上升沿作用后，74LS161輸出端Q3、Q2、Q1、Q0的狀態分別與并行數據輸入端D3，D2，D1，D0的狀態一樣，為同步置數功能。而只有當CR=LD=EP=ET=“1”、CP脈沖上升沿作用后，計數器加1。74LS161還有一個進位輸出端CO，其邏輯關系是CO= Q0·Q1·Q2·Q3·CET。合理應用計數器的清零功能和置數功能，一片74LS161可以組成16進制以下的任意進制分頻器。
