74ls151引腳圖管腳功能表

作者:huqin   來源:不詳   點擊數:  更新時間:2008年01月07日   【字體:

74ls151是常用的8選1數據選擇器(互補輸出),常用在各種數字電路和單片機系統的顯示系統中,下面我就介紹一下這個元件的一些參數與應用技術等資料。

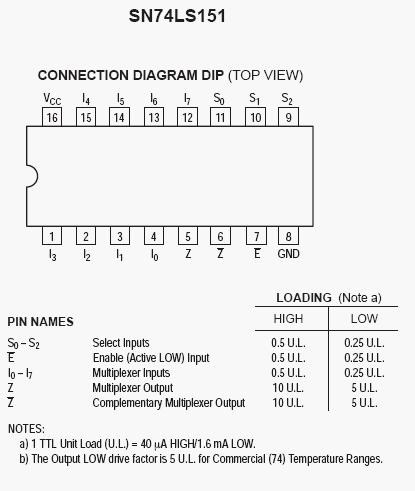

         74ls151引腳圖

74ls151 pdf 資料下載:http://www.alldatasheet.com/view.jsp?Searchword=74LS151


       74ls151引腳功能

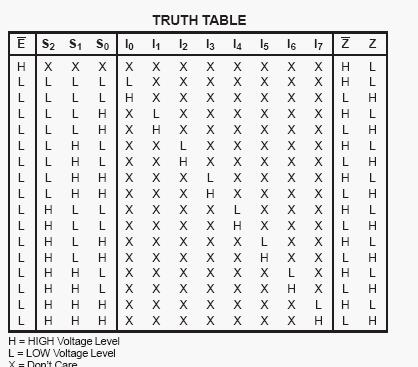

           74ls151真值表
