74LS273是8位數據/地址鎖存器，他是一種帶清除功能的8D觸發器，下面我介紹一下他的管腳圖功能表等資料。
74ls273 pdf 資料下載：http://www.alldatasheet.com/view.jsp?Searchword=74LS273
(1).1腳是復位CLR,低電平有效,當1腳是低電平時,輸出腳2(Q0)、5(Q1)、6(Q2)、9(Q3)、12(Q4)、15(Q5)、16(Q6)、19(Q7)全部輸出0,即全部復位;
(2).當1腳為高電平時,11(CLK)腳是鎖存控制端,并且是上升沿觸發鎖存,當11腳有一個上升沿,立即鎖存輸入腳3、4、7、8、13、14、17、18的電平狀態,并且立即呈現在在輸出腳2(Q0)、5(Q1)、6(Q2)、9(Q3)、12(Q4)、15(Q5)、16(Q6)、19(Q7)上.

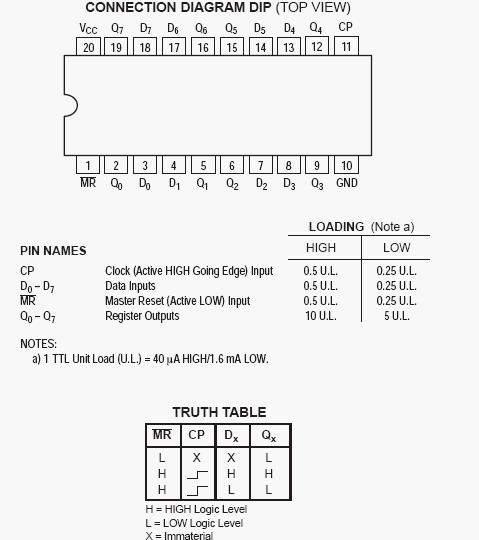

74ls273引腳圖，74ls273功能表，74ls273真值表
74ls273管腳功能：
1D～8D為數據輸入端，1Q～8Q為數據輸出端，正脈沖觸發，低電平清除，常用作8位地址鎖存器�！ �
