74ls175引腳圖與管腳功能表及搶答器電路原理圖

作者:huqin   來源:不詳   點擊數:  更新時間:2008年01月08日   【字體:

74ls175是常用的六D觸發器集成電路,里面含有6組d觸發器,可以用來構成寄存器,搶答器等功能部件,下面給大家介紹一下74ls175的相關資料。

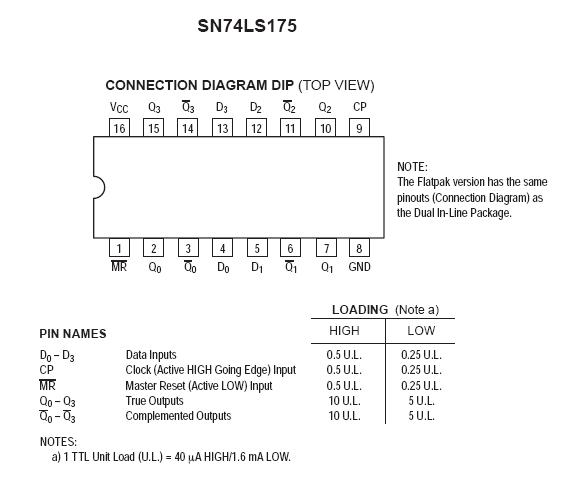

                  74ls175引腳圖

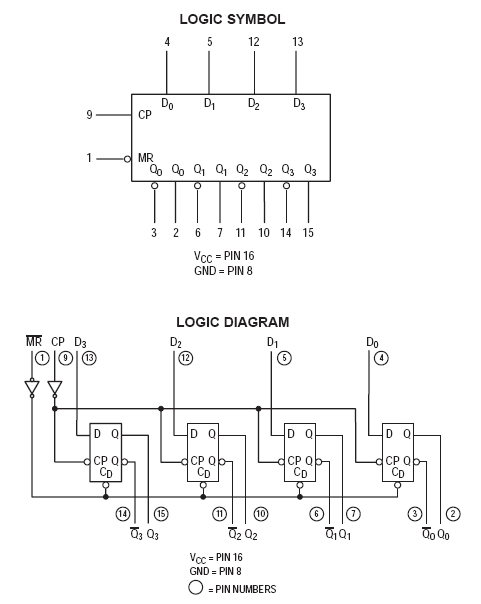

                    74ls175管腳功能和內部結構圖

74LS175的功能表
輸 入
輸 出
RD
CP
1D
2D
3D
4D
1Q
2Q
3Q
4Q
L
×
×
×
×
×
L
L
L
L
H
1D
2D
3D
4D
1D
2D
3D
4D
H
H
×
×
×
×
保 持
H
L
×
×
×
×
保 持


                    74ls175功能表

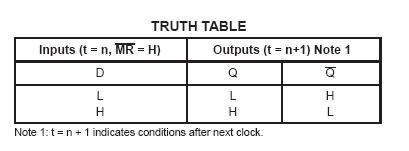

74ls175的真值表

輸入

輸出

Sd'

Rd'

CP

D

Qn+1

Qn+1'

0

1

×

×

1

0

1

0

×

×

0

1

0

0

×

×

1

1

1

1

0

1

1

0

0

1

1

1

×

Qn

Qn'

74ls175 pdf 資料下載:http://www.alldatasheet.com/view.jsp?Searchword=74LS175

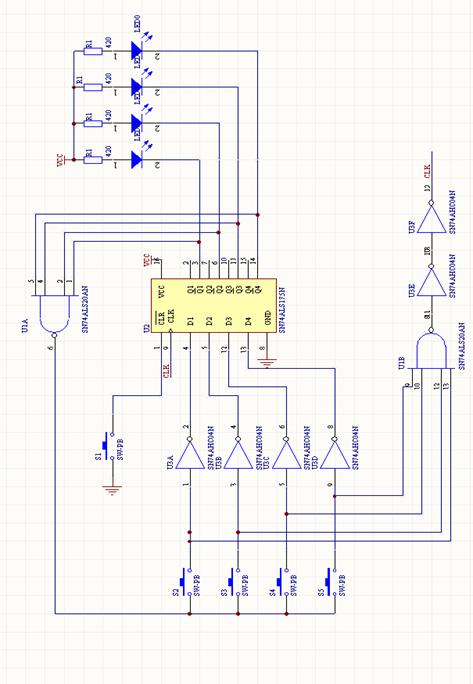

             74ls175搶答器電路原理圖
