三極管具有3種工作狀態：截止區、放大區、飽和區。

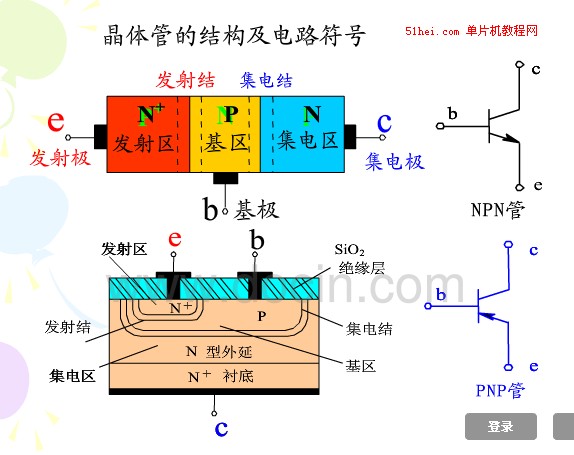

三極管是由兩層PN 結：PNP/NPN來組成的。
所以可以看成在BE結上有一個二極管。Vbe約等于0.6V（硅管）或者0.3V（鍺管）[非截止?fàn)顟B(tài)]。
那么三極管的模型就是，在BE結上有一個二極管和一個電流表串聯。電流表*hFE來控制Vce上等效的變阻器。
那么，如果Vbe<0.6V的話，那么三極管就在截止區。CE結之間的漏電很小。Vce=Vcc
如果Vbe=0.6V的話，三極管導通。0.6V < Vce < Vcc
如果Ib * hFE=Ic的話。CE結之間的電壓可變，電流和Ib也成線性變化。而且Vce=Vcb+Vbe.
那么如果Ib * hFE > Ic很多倍的話。
那么Vce將小于0.6V.
以上可能有錯漏，敬請指正，謝謝！
