三個LED燈循環閃爍電路

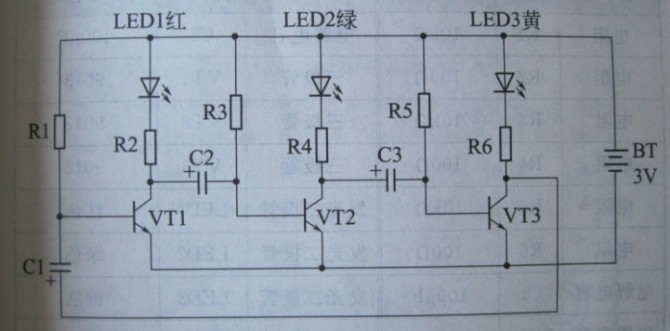

電路原理：

VT2

                由于電子元器件實際參數差異性，不可能同時導通，假設VT1 三極管先導通，紅色 燈發光（R2是限流電阻),C2是電容，電容電壓不能突變的特性，導致，VT2基極電壓此時為0，（ VT1導通此刻電容相當于對地短路),VT2基極電壓為0,  VT2截止，綠燈不亮,由于VT2截止，VT3基極電壓升高，VT3導通，黃燈發光，現在只有紅燈和黃燈發光，隨著時間推移，電容C2通過R3充電當電 壓上升超過0.7V后，VT2導通，

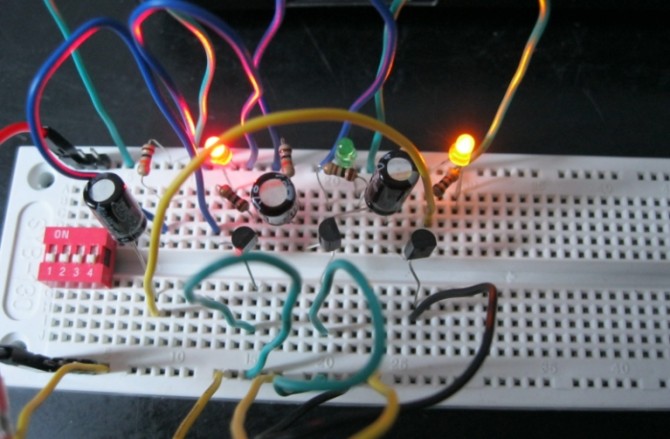

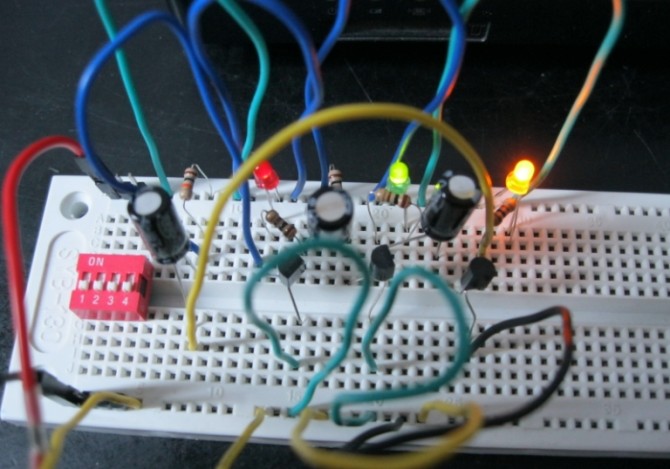

綠燈發光，VT3基極電壓由于VT2導通而拉低，VT3截止，黃燈熄滅,然后電容C3通過電阻R5充電，電壓升高到0.7V,VT3導通，黃燈發光，VT1由于VT3導通而截止，。。。。。。此電路這按照這種循環過程，燈逐個點亮.
