M22K是先鋒PINONEER公司1975年推出的后級放大器，雖然其輸出功率僅有30W，但音質極佳，音響界對其評價很高，美國Sound Advice曾對其大加贊賞，可見其功力不淺。
M22K的電路十分簡潔，似無特別之處，實際上集中了不少優點。其輸入級是一典型的雙極型差分放大電路，采用恒流源供電，有兩個優點：一是采用了對生管2SA798。2SA798是三菱公司生產的超低噪聲對生管，低噪聲放大特性和極佳一致性，最適合在差分電路中使用。二是電路工作在較大電流狀態（每管約3mA），這使得處理信號的能力有所提高，動態范圍大大擴展。電壓放大級也是一般的差分放大電路，其優點在于采用高電壓供電，保證瞬態時大幅度信號電壓能得到充分再現。另一個優點是采用反射電流源作為負載，既使失真降到最低限度又使頻率特性大為改善，非一般負載電路所能比。電流放大級也有兩個優點，一是采用了并聯功率管輸出，這種做法有兩種目的，一是在大功率放大電路中，為了解決管子功耗不足而采用，另一種是在功率不大的放大電路中，為減少輸出阻抗，改善負載的特性而采用。二是采用了純甲類放大，靜態電流1.2A。純甲類放大無疑是最優秀的放大形式。從整體上電路來看，M22K有一個明顯的優點，就是取消了反饋電容。相應為了保證輸出零電位和提高輸入阻抗，輸入級特設了偏置電路，兩只1N4148保證了偏置穩定性。M22K能集眾多優點于一身，實是難能可貴，也是其成功所在。

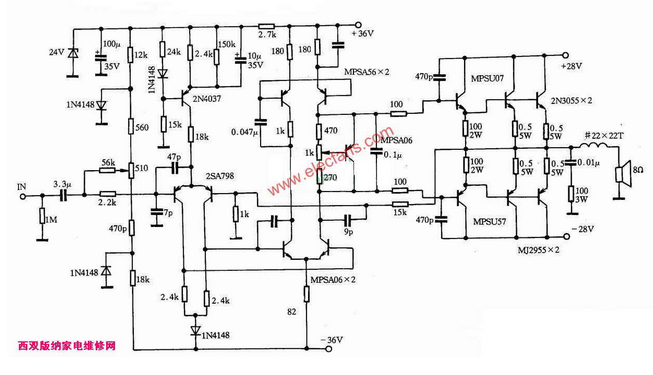

PINONEERR M22K 電路原理圖
