晶閘管的作用與原理

    晶閘管是一種開關元件，顧名思義他的名字里面有一個閘字也就是門，開關的意思，他廣泛的應用在各種電路，以及電子設備中。這里介紹一下晶閘管的作用以及原理。晶閘管是典型的小電流控制大電流的設備，他通過一個電流很小的脈沖觸發晶閘管處于導通狀態此時他的電阻變得很小相當于一跟導線。

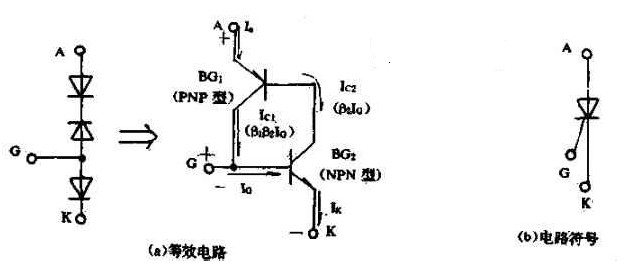

晶閘管等效電路和符號：




    我們分析晶閘管的原理的時候可以把它看作由一個PNP管和一個NPN管所組成，其等效圖解如上圖所當陽極A加上正向電壓時，BG1和BG2管均處于放大狀態。此時，如果從控制極G輸入一個正向觸發信號，BG2便有基流ib2流過，經BG2放大，其集電極電流ic2=β2ib2。因?yàn)锽G2的集電極直接與BG1的基極相連，所以ib1=ic2。此時，電流ic2再經BG1放大，于是BG1的集電極電流ic1=β1ib1=β1β2ib2。這個電流又流回到BG2的基極，表成正反饋，使ib2不斷增大，如此正向饋循環的結果，兩個管子的電流劇增，可控硅使飽和導通。由于BG1和BG2所構成的正反饋?zhàn)饔茫�所以一旦可控硅�?dǎo)通后，即使控制極G的電流消失了，可控硅仍然能夠維持導通狀態，由于觸發信號只起觸發作用，沒有關斷功能，所以這種可控硅是不可關斷的。

   由于他只有導通和關斷兩種工作狀態，所以晶閘管具有開關特性，這也就是晶閘管的作用，他的開關是需要一定的條件才能轉化，此條件見下表

晶閘管導通和關斷條件
