1. 實驗?zāi)康模?/b>
掌握利用紅外線實現數據傳輸?shù)脑砗头椒ā?/p>
下面是程序代碼：
/**********************************Copyright (c)*********************************
;** 西南科技大學計算機學院
;**
;**
;** 日期： 2005.5.10
;** 描述： 紅外數據通信實驗，本程序也通過調試，僅供參考。
;** 實驗內容: 利用紅外線傳輸數據
;** 適用機型： AT89S52
*********************************************************************************/
#include <at89x52.h> //定義芯片特殊功能寄存器的頭文件
#define uchar unsigned char
uchar Send_data[16]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07
,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};
uchar count=0x00; //計時變量
uchar ptr=0x00; //取數指針
uchar Receive_data; //接收到的數據
/*******************************************************
名稱: 初始化運行環境
功能： 初始化各寄存器與端口狀態
設置串口工作方式,波特率 3138
參數： 無
返回值：無
*******************************************************/
void DeviceInit(void)
{
TL0=0xC0; //置定時器處置，設置中斷時間為20ms
TH0=0x63;
TMOD=0x01; //設定定時器/計數器0工作方式為1
IE=0x92; //允許全局中斷，允許定時器/計數器0溢出中斷，允許串口接收終端
T2CON = 0x39; //設置定時器2的工作模式為波特率發生器方式，
RCAP2H = 0xFF; //設置波特率為3138Hz
RCAP2L = 0x11;
SCON = 0x50; //設置串口工作方式為方式1
TR2 = 0x01; //啟動定時器2*/
TR0=0x01; //啟動定時器/計數器0
P1=0xFE;
}
/*******************************************************
名稱: 發送模塊
功能： 利用串口發送1個字符
參數： 無
返回值：無
*******************************************************/
void SendChar(uchar dat)
{
SBUF=dat; //發送數據送發送緩沖區
while(TI==0); //等待發送完成
TI=0; //置發送完成標志
}
/*******************************************************
名稱: 接收中斷模塊
功能： 將接收到的數據保送數碼管顯示
參數： 無
返回值：無
*******************************************************/
void Receive (void) interrupt 4
{
if(RI) //當接收終端標志設立時，開始讀取接收到的數據
{
RI = 0; //清除接收終端標志
Receive_data=SBUF; //將接收到的數據送緩沖區保存
P0=Receive_data; //顯示接收到的數據
}
}
/*******************************************************
名稱: 定時器中斷模塊
功能： 每隔一秒發送一個數據
參數： 無
返回值：無
*******************************************************/
void Timer0Over(void) interrupt 1
{
count++;
if(count==0x32) //每隔相同時間發送一個數據
{
if(ptr<=15)
{
SendChar(Send_data[ptr]);
ptr++;
}
else
{
SendChar(Send_data[0]);
ptr=0x01;
}
count=0x00; //計時清零
}
TL0=0xC0; //中斷時間20ms
TH0=0x63;
}
/*******************************************************
名稱: 主函數
功能： 應用程序入口
參數： 無
返回值：無
*******************************************************/
void main()
{
DeviceInit(); //初始化定時器0與串口
while(1);
}
當前位置：單片機教程網 >> MCU設計實例 >> 瀏覽文章
紅外數據通信實驗
2.試驗內容：
利用兩塊實驗板，利用紅外線實現實驗板A向?qū)嶒灠錌發送數據。并將發送和接收的數據顯示在數碼管上。
3. 硬件連接：
本實驗主要涉及到紅外模塊與數碼管模塊，確保紅外模塊中的發送和接收跳線都連接正確，同時確保數碼管模塊中的跳線連接正確。

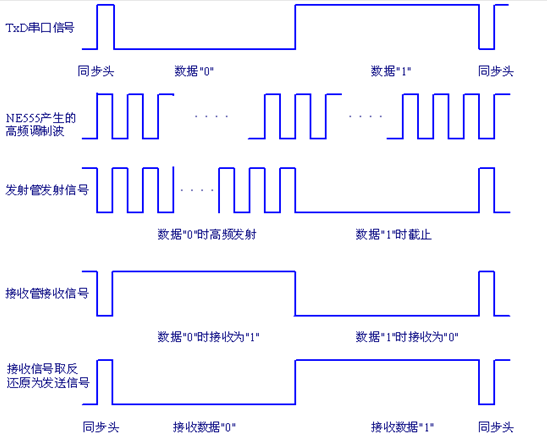

4.試驗原理圖：
硬件原理：
利用串口來處理數據，將串口數據利用紅外發射管發送，將紅外接收管接收到的數據取反后再送回串口處理，處理后還原得到發送的數據。利用串口處理數據，簡化了數據的分解，組合，載波等一系列復雜操作，使得紅外通信大大簡單化。
軟件原理：
利用串口來發送和接收數據，大大簡化了程序的設計，將數據通過串口發送，在將收到的數據送數碼管顯示。由于紅外傳輸并不可*，可能丟失數據，在實驗的過程中我們可以觀測到，可*的數據傳輸我們暫不考慮，在下一試驗中會詳細討論這個問題。
5.實驗步驟：
1.連接紅外模塊中的發送和接收條線。
2. 在Keil中編寫程序，利用紅外線發送和接收數據，并將接收到的數據在數碼管上顯示出來。
3. 將編譯好的程序下載到實驗箱上驗證程序的正確性。
6.思考題：
1：簡析紅外探測的優點和缺點及實用范圍。
2：怎樣利用紅外探測原理來設計一個完整的防盜報警器？
