1．實驗任務
如圖4.9.1所示，開關SP1接在P3.7/RD管腳上，在AT89S51單片機的P1端口接有四個發光二極管，上電的時候，L1接在P1.0管腳上的發光二極管在閃爍，當每一次按下開關SP1的時候，L2接在P1.1管腳上的發光二極管在閃爍，再按下開關SP1的時候，L3接在P1.2管腳上的發光二極管在閃爍，再按下開關SP1的時候，L4接在P1.3管腳上的發光二極管在閃爍，再按下開關SP1的時候，又輪到L1在閃爍了，如此輪流下去。

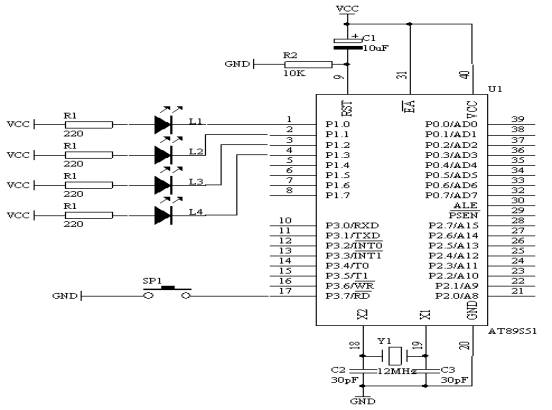

2．電路原理圖
圖4.9.1
3．系統板上硬件連線
（1． 把“單片機系統”區域中的P3.7/RD端口連接到“獨立式鍵盤”區域中的SP1端口上；
（2． 把“單片機系統”區域中的P1.0－P1.4端口用8芯排線連接到“八路發光二極管指示模塊”區域中的“L1－L8”端口上；要求，P1.0連接到L1，P1.1連接到L2，P1.2連接到L3，P1.3連接到L4上。
4．程序設計方法
（1． 設計思想由來
在我們生活中，我們很容易通過這個叫張三，那個叫李四，另外一個是王五；那是因?yàn)槊總�(gè)人有不同的名子，我們就很快認出，同樣，對于要通過一個按鍵來識別每種不同的功能，我們給每個不同的功能模塊用不同的ID號標識，這樣，每按下一次按鍵，ID的值是不相同的，所以單片機就很容易識別不同功能的身份了。
（2． 設計方法
從上面的要求我們可以看出，L1到L4發光二極管在每個時刻的閃爍的時間是受開關SP1來控制，我們給L1到L4閃爍的時段定義出不同的ID號，當L1在閃爍時，ID＝0；當L2在閃爍時，ID＝1；當L3在閃爍時，ID＝2；當L4在閃爍時，ID＝3；很顯然，只要每次按下開關K1時，分別給出不同的ID號我們就能夠完成上面的任務了。下面給出有關程序設計的框圖。

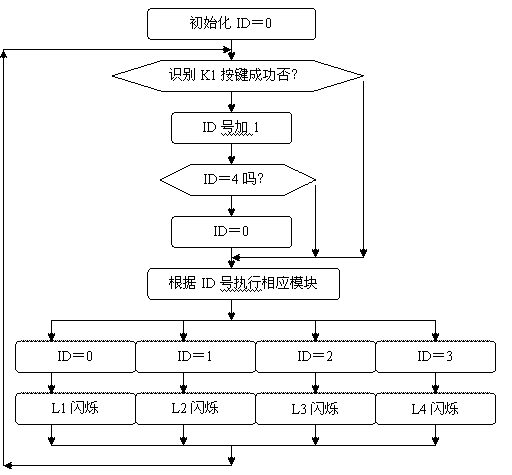

5．程序框圖
圖4.9.2
6．匯編源程序
ID EQU 30H
SP1 BIT P3.7
L1 BIT P1.0
L2 BIT P1.1
L3 BIT P1.2
L4 BIT P1.3
ORG 0
MOV ID,#00H
START: JB K1,REL
LCALL DELAY10MS
JB K1,REL
INC ID
MOV A,ID
CJNE A,#04,REL
MOV ID,#00H
REL: JNB K1,$
MOV A,ID
CJNE A,#00H,IS0
CPL L1
LCALL DELAY
SJMP START
IS0: CJNE A,#01H,IS1
CPL L2
LCALL DELAY
SJMP START
IS1: CJNE A,#02H,IS2
CPL L3
LCALL DELAY
SJMP START
IS2: CJNE A,#03H,IS3
CPL L4
LCALL DELAY
SJMP START
IS3: LJMP START
DELAY10MS: MOV R6,#20
LOOP1: MOV R7,#248
DJNZ R7,$
DJNZ R6,LOOP1
RET
DELAY: MOV R5,#20
LOOP2: LCALL DELAY10MS
DJNZ R5,LOOP2
RET
END
7．C語言源程序
#include <AT89X51.H>
unsigned char ID;
void delay10ms(void)
{
unsigned char i,j;
for(i=20;i>0;i--)
for(j=248;j>0;j--);
}
void delay02s(void)
{
unsigned char i;
for(i=20;i>0;i--)
{delay10ms();
}
}
void main(void)
{ while(1)
{ if(P3_7==0)
{delay10ms();
if(P3_7==0)
{
ID++;
if(ID==4)
{
ID=0;
}
while(P3_7==0);
}
}
switch(ID)
{ case 0:
P1_0=~P1_0;
delay02s();
break;
case 1:
P1_1=~P1_1;
delay02s();
break;
case 2:
P1_2=~P1_2;
delay02s();
break;
case 3:
P1_3=~P1_3;
delay02s();
break;
}
}
以上是一鍵多功能按鍵識別設計技術的代碼，轉載請保留版權http://www.torrancerestoration.com
