51單片機普通IO口模擬串行口之查詢方式

作者:佚名   來源:本站原創   點擊數:  更新時間:2012年02月28日   【字體:

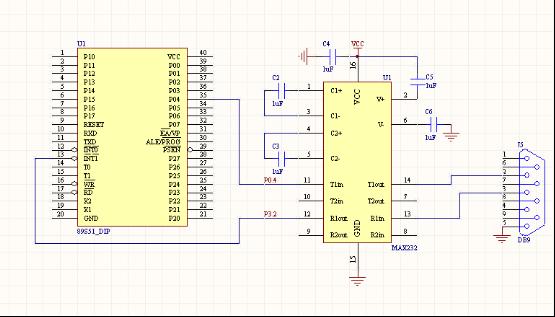

     論壇新老朋友們。祝大家新年快樂。在新的一年開始的時候,給大家一點小小的玩意。工程師經常碰到需要多個串口通信的時候,而低端單片機大多只有一個串行口,甚至沒有串口。這時候無論是選擇高端芯片,還是更改系統設計都是比較麻煩的事。我把以前搞的用普通I/O口模擬串行口通訊的程序拿出來,供大家參考,希望各位兄弟輕點拍磚�;驹恚何覀兡M的是串行口方式1.就是最普通的方式。一個起始位、8個數據位、一個停止位。模擬串行口最關鍵的就是要計算出每個位的時間。以波特率9600為例,每秒發9600個位,每個位就是1/9600秒,約104個微秒。我們需要做一個精確的延時,延時時間+對IO口置位的時間=104微秒。起始位是低狀態,再延時一個位的時間。停止位是高狀態,也是一個位的時間。數據位是8個位,發送時低位先發出去,接收時先接低位。了解這些以后,做個IO模擬串口的程序,就是很容易的事。我們開始。先上簡單原理圖:就一個MAX232芯片,沒什么好說的,一看就明白。使用單片機普通I/O口,232數據輸入端使用51單片機P3.2口(外部中斷1口,接到普通口上也可以,模擬中斷方式的串行口會有用。呵呵)。數據輸出為P0.4(隨便哪個口都行)。


下面這個程序,您只需吧P0.4 和P3.2 當成串口直接使用即可,經過測試完全沒有問題.
2、底層函數代碼如下:

sbit TXD1 = P0^4;	//定義模擬輸出腳
sbit RXD1 = P3^2;   //定義模擬輸入腳

bdata unsigned char SBUF1;   //定義一個位操作變量
sbit SBUF1_bit0 = SBUF1^0;
sbit SBUF1_bit1 = SBUF1^1;
sbit SBUF1_bit2 = SBUF1^2;
sbit SBUF1_bit3 = SBUF1^3;
sbit SBUF1_bit4 = SBUF1^4;
sbit SBUF1_bit5 = SBUF1^5;
sbit SBUF1_bit6 = SBUF1^6;
sbit SBUF1_bit7 = SBUF1^7;

void delay_bps() {unsigned char i; for (i = 0; i < 29; i++); _nop_();_nop_();} //波特率9600 模擬一個9600波特率

unsigned char getchar2()	//模擬接收一個字節數據
{
	while (RXD1);
    _nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
    delay_bps();
    SBUF1_bit0 = RXD1; //0
    delay_bps();
    SBUF1_bit1 = RXD1; //1
    delay_bps();
    SBUF1_bit2 = RXD1; //2
    delay_bps();
    SBUF1_bit3 = RXD1; //3
    delay_bps();
    SBUF1_bit4 = RXD1; //4
    delay_bps();
    SBUF1_bit5 = RXD1; //5
    delay_bps();
    SBUF1_bit6 = RXD1; //6
    delay_bps();
    SBUF1_bit7 = RXD1; //7
	delay_bps();
    return(SBUF1) ;      //返回讀取的數據
}

void putchar2(unsigned char input)    //模擬發送一個字節數據
{
    SBUF1 = input;
    TXD1 = 0;  //起始位
    delay_bps();
    TXD1 = SBUF1_bit0;  //0
    delay_bps();
    TXD1 = SBUF1_bit1;  //1
    delay_bps();
    TXD1 = SBUF1_bit2;  //2
    delay_bps();
    TXD1 = SBUF1_bit3;  //3
    delay_bps();
    TXD1 = SBUF1_bit4;  //4
    delay_bps();
    TXD1 = SBUF1_bit5;  //5
    delay_bps();
    TXD1 = SBUF1_bit6;  //6
    delay_bps();
    TXD1 = SBUF1_bit7;  //7
    delay_bps();
    TXD1 = 1;       //停止位
    delay_bps();
}

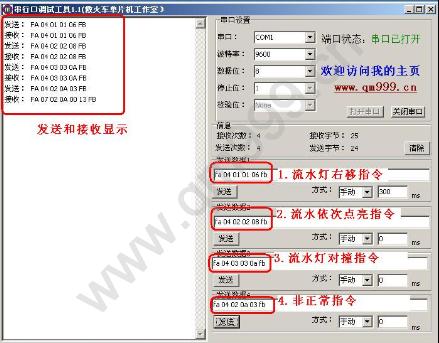

3、實現串行通訊。在主程序文件中直接調用上面的getchar2()和putchar2()函數,配合電腦的串行口,即可實現串行通訊功能

4、請參考完整程序文件,不過此串行通訊為程序查詢方式,如果程序中有中斷程序,很可能會造成接收數據丟失。在一會繼續發一個帖子,把利用中斷方式串行通訊程序也發來給大家看看。注意問題:1、波特率是可以有誤差,但每個位的誤差,不能大于3%2、中斷可能會改變延時的時間。如果你的中斷里的程序較長,應該在模擬串口接收和發送時禁止中斷。3、接收時要延時1.5個的位時間(一個起始位+半個數據位)。使數據位的采樣點盡量放在數據位的中間。

完整程序工程源代碼:點擊下載

主程序:

#include <reg51.h>
#include "delay.h"
#include "sub4094.c"
#include <intrins.h>
sbit spk = P2^5;    //定義蜂鳴器使用的I/O口P2.5
sbit LED = P2^7;
#include "subuart2.c"


void main (void)
{
unsigned char first,zjgs,order,zhen_xh,jym,end;  //定義起始字、字節個數、命令碼、幀序號、校驗碼、結束字
unsigned char i;       //定義1個隨機變量
unsigned char sum;     //定義單片機計算用的校驗碼
unsigned char LED_contrl;  //指示燈控制字
unsigned contrl_1,contrl_2; //移位變量
//unsigned int delay_counter;
P5=0xEF;   //使能流水燈,屏蔽數碼管
P4=0x00;      //流水燈全部點亮
update4094(); //刷新流水燈狀態
delay_ms(300);
P4=0xFF;      //流水燈全部熄滅
update4094(); //刷新流水燈狀態
while(1)
{
	first=getchar2();   //讀取6個數據進行處理。
	zjgs=getchar2();
	order=getchar2();
	zhen_xh=getchar2();
	jym=getchar2();
	end=getchar2();
	if(0xfa != first) goto end;
	sum=zjgs+order+zhen_xh;
	if(sum != jym)
	{
		putchar2(0xfa);   //起始字
		putchar2(0x07);    //字節個數
		sum=0x07;
		putchar2(order);   //接收到的命令碼
		sum+=order;
		putchar2(zhen_xh); //接收到的幀序號
        putchar2(0x00);    //命令校驗錯誤標志位
		sum+=zhen_xh;
		putchar2(sum);     //校驗碼
		putchar2(0xfb);
		//蜂鳴器發出報警聲音,指示燈閃爍
		for(i=0;i<8;i++)
		{
		    LED=~LED;     //取反指示燈
			spk=~spk;     //取反蜂鳴器
			delay_ms(200);
		}
		goto end;
	}
	if(0xfb != end) goto end;
	switch(order)
	{
		case 1: //將收到的命令返回給串行口
				LED=0;
				putchar2(first);      //起始字
				putchar2(zjgs);       //字節個數
				putchar2(order);      //命令碼
				putchar2(zhen_xh);    //幀序號
				putchar2(jym);        //校驗碼
				putchar2(end);      //結束字
				delay_ms(50);
				LED=1;
				//流水燈效果 循環右移
				P4=0xff;                       //熄滅所有指示燈
				update4094();
   				LED_contrl=0x01;               //初始化指示燈控制字節
 				delay_ms(50);                 //延時300MS
 				for(i=0;i<8;i++)
        		{
            	    P4=~LED_contrl;            //點亮控制字節相應指示燈
            		update4094();
					delay_ms(50);
					LED_contrl<<=1;
        		}
				P4=0xff;                       //熄滅所有指示燈
				update4094();
				break;
		case 2: //將收到的命令返回給串行口
				putchar2(first);      //起始字
				putchar2(zjgs);       //字節個數
				putchar2(order);      //命令碼
				putchar2(zhen_xh);    //幀序號
				putchar2(jym);        //校驗碼
				putchar2(end);      //結束字
				//流水燈效果 從左到右逐個點亮
				P4=0xff;         //熄滅所有指示燈
    			update4094();
				LED_contrl=0xff;   //初始化指示燈控制字節
 				delay_ms(50);
  				for(i=0;i<8;i++)
     			{
   				    LED_contrl<<=1;
		    		P4=LED_contrl;
					update4094();
					delay_ms(50);
                }
				break;
		case 3: //將收到的命令返回給串行口
				putchar2(first);      //起始字
				putchar2(zjgs);       //字節個數
				putchar2(order);      //命令碼
				putchar2(zhen_xh);    //幀序號
				putchar2(jym);        //校驗碼
				putchar2(end);      //結束字
				//流水燈效果  循環對撞
				P4=0xff;          //熄滅所有指示燈
				update4094();
				contrl_1=0x02;   //初始化移位變量1
 				contrl_2=0x80;   //初始化移位變量2
 				delay_ms(50);
  				for(i=0;i<8;i++)
    			{
		            LED_contrl=contrl_1|contrl_2;
  					P4=~LED_contrl; //點亮控制字節相應指示燈
     				update4094();
					delay_ms(50);
  					contrl_1<<=1;  //移位變量1左移1位
   					contrl_2>>=1;  //移位變量2右移1位
     			}
                P4=0xff;                       //熄滅所有指示燈
				update4094();
                break;
		default:break;
	}
	end:;

}
}
