/*一款遙控LED控制器，所有功能均由遙控器控制，
它主要有如下功能：1、遙控調光2、旋鈕調光 3、
開關機功能 4、漸變 5、跳變 6、循環變化（漸
變、跳變等）7、變化速度可調整，并斷電能記憶*/

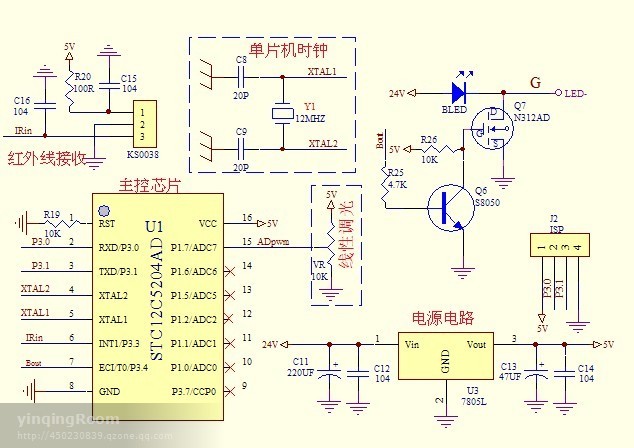

一、原理圖：

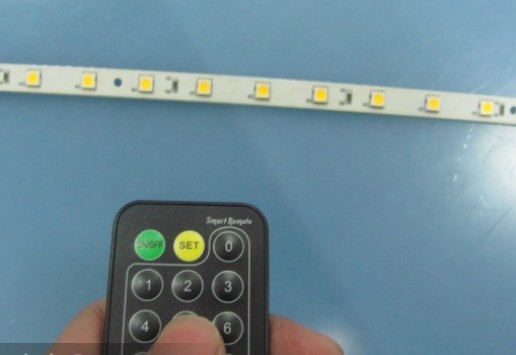

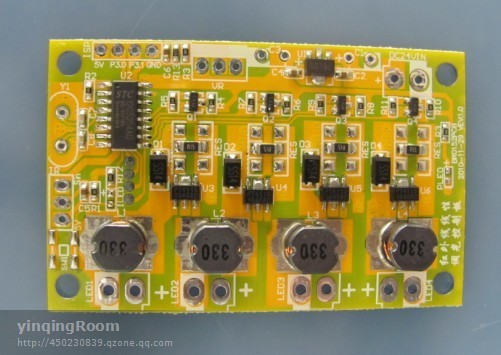

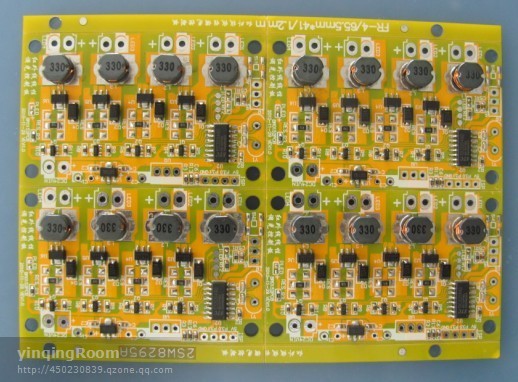

二、參考圖片：
三、參考程序:下載地址:http://www.torrancerestoration.com/f/ledtt.rar
#include <reg51.h>
#include <intrins.h>
/*********定義EEPROM寄存器地址*********/
sfr DATA=0xC2;//數據寄存器
sfr ADDRH=0xC3;//地址寄存器高八位
sfr ADDRL=0xC4;//地址寄存器低八位
sfr CMD=0xC5;//命令模式寄存器
sfr TRIG=0xC6;//命令觸發寄存器
sfr CONTR=0xC7;//控制寄存器
/*********定義AD轉換寄存器地址*********/
sfr ADC_RES=0xbd;//AD轉換結果寄存器
sfr ADC_C=0xbc;//AD轉換控制寄存器
sfr P1ASF=0x9d;
#define c(x) (x*120000/120000)
#define uchar unsigned char
#define uint unsigned int
#define dengji 2//手動調光等級定義
sbit IR=P3^3;
sbit LED=P3^0;
uint temp;//紅外線解碼變量
uchar i;
uchar j;
char dat=0;//PWM變量
uchar num;//PWM定時器變量
uint flashnum;//漸變跳變定時器變量
uchar IRBUF[4]; //用于保存解碼結果
uchar shudu=1;
bit power=1;//電位器調光與遙控調光切換標志位
bit flag;//遙控開關機切換標志位
bit flash;//跳變切換標志位
bit jian;//漸變切換標志位
bit zeng;//綜合變化變量
/***************************************************************/
/****************************EEPROM子函數***********************/
/***************************************************************/
/****************************************/
/**********EEPROM讀數據子函數************/
/****************************************/
uchar read(uint add)
{
CONTR=0x82;
CMD=0x01;
ADDRH=(add>>=8);
ADDRL=add&(0x00ff);
TRIG=0x5a;
TRIG=0xa5;
_nop_();
CONTR=0x00;
TRIG=0X00;
return DATA;
}
/****************************************/
/**********EEPROM寫數據子函數************/
/****************************************/
void write(uint add,uchar vale)
{
CONTR=0x82;
CMD=0X02;
ADDRH=(add>>=8);
ADDRL=add&(0x00ff);
DATA=vale;
TRIG=0x5a;
TRIG=0xa5;
_nop_();
CONTR=0x00;
TRIG=0X00;
}
/****************************************/
/**********EEPROM擦除數據子函數**********/
/****************************************/
void sector(uint add)
{
CONTR=0x82;
CMD=0x03;
ADDRH=(add>>=8);
ADDRL=add&(0x00ff);
TRIG=0x5a;
TRIG=0xa5;
_nop_();
CONTR=0x00;
TRIG=0X00;
}
/****************************************/
/***************AD轉換部分***************/
/****************************************/
uint adzhang1()
{
uint zona;
zona=0;
ADC_C=0;//控制寄存器清0
P1ASF=0;//IO口控制寄存器清0
ADC_C|=0x80;//打開控制寄存器電源
P1ASF|=0x80;//設置P1.7為AD輸入口
ADC_C|=0xe7;//打開控制寄存器電源，并選擇P1.7為AD輸入端
//以上是初始化程序
ADC_RES=0;//轉換結果寄存器清0
ADC_C|=0x08;//開始轉換
//delay1(2);
while((ADC_C&0x10)==0);//判斷結束標志位是否為不為1？若不為1則等待
ADC_C&=0xe7;//清除等待標志位
zona=ADC_RES*0.392156;//將255個等級變?yōu)?00個等級 等級＝100/255＝0.392156
if(zona<1)
zona=0;
return zona;
}
/****************************************/
/***********遙控解碼低電平檢測***********/
/****************************************/
uint Low()
{
TL0=0;
TH0=0;
TR0=1;
while(!IR&&(TH0&0x80)==0);
TR0=0;
return TH0*256+TL0;
}
/****************************************/
/***********遙控解碼高電平檢測***********/
/****************************************/
uint High()
{
TL0=0;
TH0=0;
TR0=1;
while(IR&&(TH0&0x80)==0);
TR0=0;
return TH0*256+TL0;
}
/****************************************/
/************AD轉換處理子函數************/
/****************************************/
void ADzhuan()
{
if(!power)//如果此標志位為1,則執行AD轉換
dat = adzhang1();
}
/****************************************/
/**************LED閃爍子函數*************/
/****************************************/
void LEDflash()
{
if(flash==1)//如果此標志位為1,則執行閃爍程序
{
if(flashnum>=(shudu*800))//定時器時間到了嗎？
{
bit kl;//定義一個標志位
flashnum=0;//到了就清0
kl=~kl;//將它取反,以便形成亮滅變化
if(kl==0)//如果為1,就讓LED亮
dat=100;//等級為100,就最亮
else//否則滅
dat=0;//等級為0就為熄滅
}
}
}
/****************************************/
/**************LED漸變子函數*************/
/****************************************/
void LEDjian()
{
if(jian==1)//如果此標志位為1,則執行漸變程序
{
bit a;//定義一個標志位
if(flashnum>=(shudu*100))//定時器時間到了嗎？
{
flashnum=0;//到了就清0
if(a==0)//如果為0就執行漸亮子函數
{
dat++;//時間到了就自動加1
if(dat>100)//如果加到大于100
{
a=1;//將標志位變?yōu)?
dat=100;//將變量變?yōu)樽盍翣顟B(tài)
}
}
else//如果a為1就執行漸暗子函數
{
dat--;//時間到了就自動減1
if(dat<(0-1))//如果減到小于0了，就將它變?yōu)?
{
a=0;//標志位變?yōu)?，以便執行漸亮子函數
dat=0;
}
}
}
}
}
/**********************************************/
/**************LED綜合子函數*************/
/**********************************************/
void zonghe()
{
uchar ci,ii;
bit a,fla;//定義一個標志位
bit kl;//定義一個標志位
if(zeng==1)
{
if(flashnum>=(shudu*100))//定時器時間到了嗎？
{
flashnum=0;
ii++;
if(ii>7)
{
ii=0;
if(fla==1)
{
kl=~kl;//將它取反,以便形成亮滅變化
if(kl==0)//如果為1,就讓LED亮
dat=100;//等級為100,就最亮
else//否則滅
dat=0;//等級為0就為熄滅
ci++;
if(ci>=30)
{
ci=0;
fla=0;
}
}
}
if(fla==0)
{
if(a==0)//如果為0就執行漸亮子函數
{
dat++;//時間到了就自動加1
if(dat>100)//如果加到大于100
{
a=1;//將標志位變?yōu)?
dat=100;//將變量變?yōu)樽盍翣顟B(tài)
}
}
else//如果a為1就執行漸暗子函數
{
dat--;//時間到了就自動減1
if(dat<(0-1))//如果減到小于0了，就將它變?yōu)?
{
a=0;//標志位變?yōu)?，以便執行漸亮子函數
dat=0;
ci++;
if(ci>=4)
{
fla=1;
ci=0;
}
}
}
}
}
}
}
/****************************************/
/************遙控解碼核心部分************/
/****************************************/
void decode()
{
while(1)
{
restart:
while(IR)/******空閑時處理其它的事情，即當遙控沒有按下時，處理其它事情******/
{
ADzhuan();
LEDflash();
LEDjian();
zonghe();
}/******空閑時處理其它的事情，即當遙控沒有按下時，處理其它事情******/
temp=Low();
if(temp<c(8500) || temp>c(9500)) continue;//引導脈沖低電平9000
temp=High();
if(temp<c(4000) || temp>c(5000)) continue;//引導脈沖高電平4500
for(i=0;i<4;i++) //4個字節
{
for(j=0;j<8;j++) //每個字節8位
{
temp=Low();
if(temp<c(200) || temp>c(800)) goto restart;
temp=High();
if(temp<c(200) || temp>c(2000)) goto restart;
IRBUF[i]>>=1;
if(temp>c(1120))
{
IRBUF[i]|=0x80;
}
}
}
return;
}
}
/****************************************/
/*********遙控解碼鍵值處理子函數********/
/****************************************/
void numzhi()
{
switch(IRBUF[2])//判斷數組2鍵值注：因為只有第2組才是按鍵碼，所以判斷數組2
{
/****************如果此鍵按下了，則遙控開關機****************11111**/
case 0x58:
flag=~flag;
if(flag==0)
dat=100;//dat為100時最亮
else
dat=0;//為0時熄滅
jian=0;//將漸變變量置0,以防止?jié)u變子程序動作
flash=0;//將閃爍變量置0,以防止跳變子程序動作
zeng=0;//將綜合程序變量置0,以防止綜合子程序動作
break;
/***如果此鍵按下了，每按一次亮度會增加1個等級 共為100等級**22222**/
case 0x1b:if(flag==0)
{
dat+=dengji;
if(dat>=100)
dat=100;
jian=0;//將漸變變量置0,以防止?jié)u變子程序動作
flash=0;//將閃爍變量置0,以防止跳變子程序動作
zeng=0;//將綜合程序變量置0,以防止綜合子程序動作
}
break;
/***如果此鍵按下了，每按一次亮度會減小1個等級 共為100等級**33333**/
case 0x1f:if(flag==0)
{
dat-=dengji;
if(dat<=(0-1))
dat=0;
jian=0;//將漸變變量置0,以防止?jié)u變子程序動作
flash=0;//將閃爍變量置0,以防止跳變子程序動作
zeng=0;//將綜合程序變量置0,以防止綜合子程序動作
}
break;
/***每按一次跳變和漸變速度會減小1個等級 共為60等級，并寫入改變的數值，以便開機記憶**44444**/
case 0x0f:if(flag==0)
{
shudu-=1;
if(shudu<=1)
shudu=1;
sector(0x0200);//擦除EEPROM,擦除地址為0X200
write(0x0200,shudu);//寫入EEPROM,寫入地址為0X200
}
break;
/***每按一次跳變和漸變速度會增加1個等級 共為60等級，并寫入改變的數值，以便開機記憶**55555**/
case 0x1a:if(flag==0)
{
shudu+=1;
if(shudu>=30)
shudu=30;
sector(0x0200);//擦除EEPROM,擦除地址為0X200
write(0x0200,shudu);//寫入EEPROM,寫入地址為0X200
}
break;
/*********如果此鍵按下了，則執行手動調光與遙控切換，兩者不能同時工作***********66666**/
case 0x1e:if(flag==0)
{
flash=1;//進入遙控后，讓它先進入關機狀態
dat=0;
power=~power;//手動調光與遙控切換標志位
jian=0;//將漸變變量置0,以防止?jié)u變子程序動作
flash=0;//將閃爍變量置0,以防止跳變子程序動作
zeng=0;//將綜合程序變量置0,以防止綜合子程序動作
}
break;
/***********************如果此鍵按下了，則執行漸變子函數*******************77777**/
case 0x0e:if(flag==0)
{
jian=~jian;
dat=0;
flash=0;//將閃爍變量置0,以防止跳變子程序動作
zeng=0;//將綜合程序變量置0,以防止綜合子程序動作
}
break;
/***********************如果此鍵按下了，則執行跳變子函數*******************88888**/
case 0x19:if(flag==0)
{
flash=~flash;
dat=0;
jian=0;//將漸變變量置0,以防止?jié)u變子程序動作
zeng=0;//將綜合程序變量置0,以防止綜合子程序動作
}
break;
case 0x1d:if(flag==0)
{
zeng=~zeng;
dat=0;
}
break;
}
}
/****************************************/
/***************主程序部分***************/
/****************************************/
main()
{
TMOD=0x11;//設置定時器0定時器1工作方式為1的狀態下工作
EA=1;
TR0=1;//設置定時器0
ET0=1;
TL0=0;
TH0=0;
TR1=1;//設置定時器1
ET1=1;
TH1=(65536-20)/256; //定時器初值
TL1=(65536-20)%256;
shudu=read(0x0200);//開機讀取EEPROM里面的速度變量shudu，從而形成斷電記憶功能
while(1)
{
decode();//調用解碼子函數
numzhi();//調用遙控鍵值子函數
}
}
/****************************************/
/***************定時器1部分**************/
/****************************************/
void zhong3() interrupt 3 //利用PWM來改變亮度
{
TH1=(65536-20)/256; //定時器0設定約1000us中斷一次
TL1=(65536-20)%256;
num++;//PWM定時器
flashnum++;//閃爍漸變變量
if(num>=100)//此PWM等級為100,它由變量num與dat完成
num=0;
if(num<dat)
LED=0;//如果計數器變量小于PWM時，LED亮
else
LED=1;
}
/****************************************/
/***************定時器0部分**************/
/****************************************/
void zhong1() interrupt 1//用來產生遙控解碼計時
{
TL0=0;
TH0=0;
}
