自制單片機開發板(最小系統)詳細介紹

作者:佚名   來源:本站原創   點擊數:  更新時間:2012年11月26日   【字體:

        我家窮,窮得連耗子來到我家都得含著眼淚走:“這家伙可是真窮啊,不是我不想偷,而是他家連一粒米兒都找不到啊....”不管你信不信,反正我是信了。

        想學單片機,但是那動不動就上百的單片機開發板我可買不起,尋思著實在沒錢的話自己動手給自己整一個吧!開發板那玩意兒小弟我實力有限,像什么數碼管,LED點陣,什么行什么列的這些我都沒研究到,不知道具體的線路是怎么連接的,所以干脆自己先整個最小系統板,等將來學會了再自己弄個開發板。

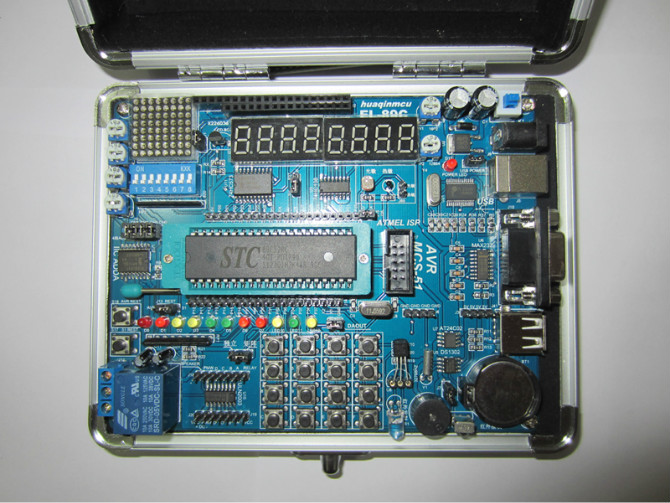

        淘寶上的開發板,價值269大洋....





        買不起就自己做吧,先用  Altium Designer Release 10  這個計算機輔助設計軟件把單片機的最小系統原理圖給畫出來,我畫的這個把單片機的所有接口都引出來了方便外接使用,然后 P0 口接有8個LED,P1口接有8個上拉電阻,P2.0 P2.1 P2.2接有三個微動開關,就這么簡單而已







        原理圖畫好后執行更新到PCB





           下圖是更新到PCB后的效果





           把元件都擺放好,顯得美觀一些,然后手動布線,添加覆銅層





         最終的設計效果,上面還有“商標”哦:Design By Seven   O(∩_∩)O





         檢查無誤后把設計結果輸出到PDF,拿去叫人家打印熱轉印紙,下面就是打印出來的轉印紙了。接下去我們需要熱轉印,即把打印紙上的碳粉轉移到銅板上,讓碳粉把我們需要做線路的部分擋住,用化學藥劑腐蝕整塊銅板,沒有被碳粉覆蓋的部分就會被腐蝕掉,被蓋住的就會保留下來,形成電路。簡單的說就是用碳粉保護我們需要用到的銅,不需要的給腐蝕掉。





        下面開始做電路板了,拿出覆銅板,根據電路圖的需要裁減成合適的尺寸,雖然2塊錢一片覆銅板,但是窮人的孩子總是很節約,嘿嘿~~





        然后把熱轉印紙的打印面放到銅板的上方





 用熨斗把碳粉熱轉印到銅板上,很簡單,就像熨衣服一樣操作就可以了





        熱轉印做好了,一塊是單片機的最小系統,另一塊是 鋰電池充電器 的電路





        撕去熱轉印紙,看到碳粉都轉移到銅板上來了。這個是單片機的最小系統電路,不過我突然發現一個巨大的錯誤.....我在設計電路板的時候忘記調整焊盤的大小了.....





    這個是鋰電池的充電電路,沒有任何缺陷





        下面重口味的來了。把我珍藏多年的女兒紅給拿出來——紅茶里面裝的是濃硫酸,礦泉水瓶里裝的是雙氧水,兩者結合可以發揮很強悍的腐蝕性,嘿嘿,雙氧水提供氫離子,濃硫酸提供硫酸根,把沒有碳粉保護的銅給氧化成銅離子,并生成水。把兩者倒進廢棄的飯碗里混合。





        把銅板放進去,馬上就開始腐蝕了,冒泡了





        不一會兒,大量的氣泡就冒出,由于銅離子的存在,水都呈現出美麗的藍色了





         倍受煎熬的銅板們~~~





        下面就是腐蝕好了的電路板了,剛剛腐蝕的時候偷懶去上網,結果回來時發現有點腐蝕過頭了,還好不是很多。

由于設計的時候沒有調整焊盤的大小,結果一打孔出來發現焊盤都被鉆沒了...唉....出師不利啊!





電路板做好后就可以用了,把所需要的元件給焊上去,下面是P1口上的8個上拉電阻,怎么樣,整齊吧?由于焊接需要用到松香,所以焊接后的現場很難看,這個沒事兒,用酒精洗一下就干凈了





由于大部分采用了貼片元件,所以復位電路什么的都藏在電路板下方了





這個是鋰電池充電電路,采用了 TP4056 芯片,最大可提供 1A 的充電電流,看上去有點臟,洗一下就OK了





        一塊屬于自己的最小系統板就做好了,等將來我研究了數碼管,點陣等,再做一個完整的開發板出來~~



謝謝觀賞!
