電子世界真的很奇妙。在此獻上本人第一個電腦控制單片機里的繼電器。讓你也感受下電子世界奇妙。

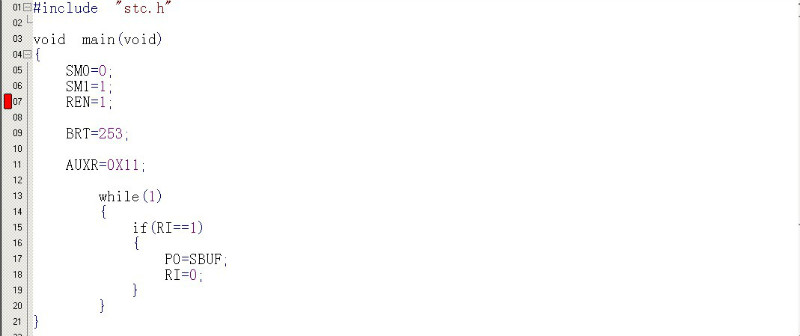

單片機程序：
將此程序借助軟件寫入單片機內：
單片機

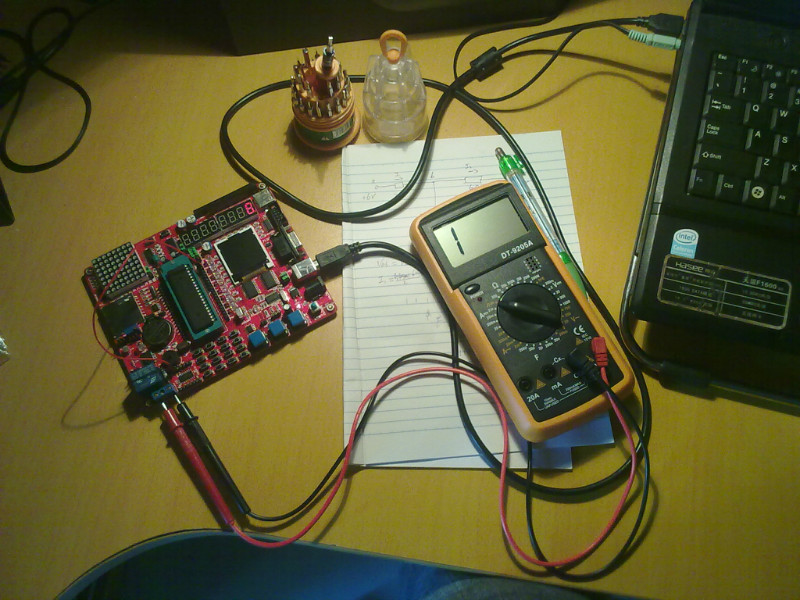

硬件完成后的連線。

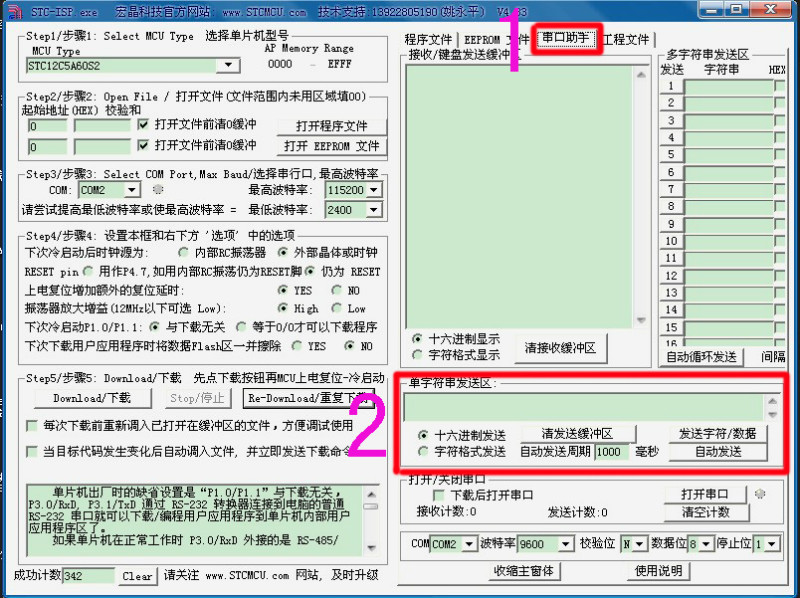

在PC端為單片機寫入的程序的軟件點擊上圖的1。會出現以上界面。上圖的2既是給單片機發送數據的窗口。在輸入框輸入數據后，點擊發送既可以給單片機傳輸數據。
本程序發送低電平0LED燈等亮，反之高電平1則滅。
我們輸送給單片機的數據是以字節劃分的。一字節=8個位。每個位控制一個LED燈。在此我們的PO^O口是控制繼電器的。P0^0為高電平時繼電器通電。接通紅黑筆。萬能表接通發出聲音。
比如你要控制8個LED前4燈亮。二進制數為：11110000 我們在電腦要發送給單片機時要轉為十六進制。轉法為二進制的最低位數起4個為一組。例如以上二進制數既可以分為1111 0000 然后按1、2、4、8給數碼加權。讓后兩組數合并。合并后為F0。把這個數發送給單片機。哈哈LED等就一半亮一半沒亮啦。同時繼電器被斷開了。萬能表不響。
