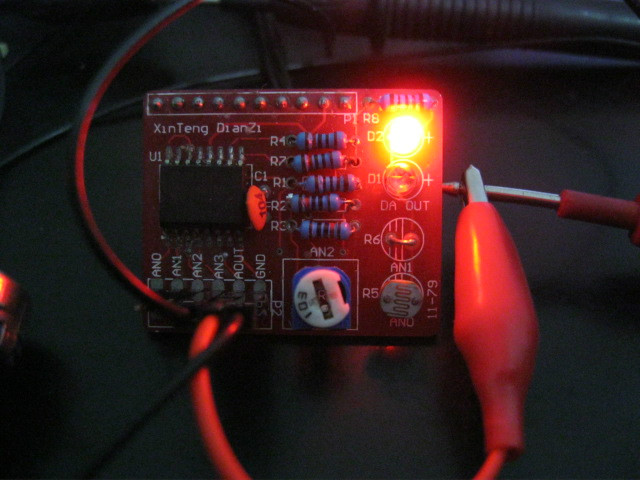

PCF8591(AD-DA)芯片-51單片機程序

//12MHZ晶振
#include <reg51.h>
#include <intrins.h>

#define uchar unsigned char
#define uint unsigned int

#include "IIC.h"  //i2c庫函數

code uchar seg[]={0x28,0x7e,0xa2,0x62,0x74,0x61,0x21,0x7a,0x20,0x60};    //數碼管碼表
code uchar tab[]={0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe};      //數碼管位選

sbit bz=P3^3;   //喇叭位

uchar outdata; //模擬量輸出值

sbit k1=P1^2 ;   //模擬量輸出者增加
sbit k2=P1^1;   //模擬量輸出者減少

void delay(uint k)    //延時子函數
{
while(k--);
}


void key1()    //模擬輸出值增加
{
if(k1==0)
{
delay(1000);
if(k1==0)
outdata++;
}
 }

void key2()     //模擬輸出值減少
{
if(k2==0)
{
delay(1000);
if(k2==0)
outdata--;
}
 }

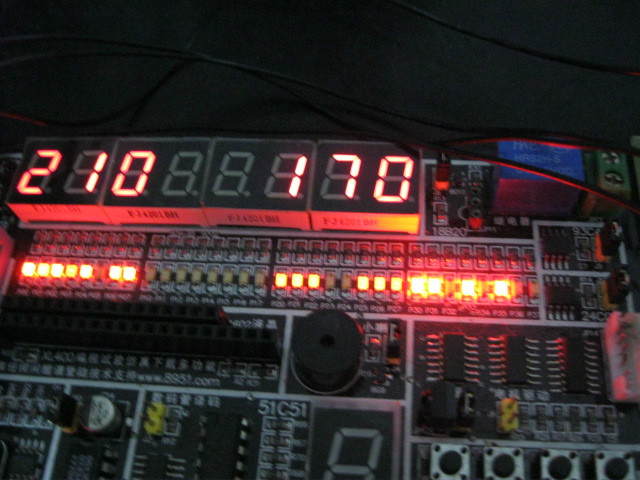

void ADCinshow(uchar dd)   //模擬量輸入值顯示
{
   P0=seg[dd/100];
   P2=tab[7];
   delay(8);
   P0=0xff;                             //顯示消影
   P2=0xff;
   P0=seg[dd%100/10];
   P2=tab[6];
   delay(8);
   P0=0xff;
   P2=0xff;
   P0=seg[dd%10];
   P2=tab[5];
   delay(8);
   P0=0xff;
   P2=0xff;
}



void ADCoutshow(uchar k)    //模擬量輸出值顯示
{
 P0=seg[k/100];
 P2=tab[2];
 delay(8);
 P0=0xff;
 P2=0xff;
 P0=seg[k%100/10];
 P2=tab[1];
 delay(8);
 P0=0xff;
 P2=0xff;
 P0=seg[k%10];
 P2=tab[0];
 delay(8);
 P0=0xff;
 P2=0xff;
 }
//------------------主函數----------------
void main()
{
   uchar val;      //模擬量讀取值變量
   uint cnt=0;             //設置喇叭報警延時變量
   while(1)
   {   key1();
       key2();
      val=readADC(3);   //讀取通道3的轉換值
   ADCinshow(val);
     if(writeDAC(outdata)!=0);    //模擬量輸出值
   ADCoutshow(outdata);
      if(val>200)      //模擬量輸入值超過200  喇叭報警
   {
  cnt++;
  if(cnt>2)
  {
  bz=~bz;
   cnt=0;
  }
    }
    else
    bz=1;
   }

}



//IIC庫函數---------------------------------------------------------------

sbit scl=P3^0;    //IIC 時鐘線
sbit sda=P3^1;    //IIC 數據線
uchar ack;     //應答位

void delay_nop()  //延時約5us
{
 _nop_(); _nop_(); _nop_(); _nop_(); _nop_();
}

void iic_start()   //啟動IIC總線
{
   sda=1;
   _nop_();
   scl=1;    //時鐘線高電平期間，數據線下降沿產生啟動信號
   delay_nop();    //5us延時
   sda=0;
  delay_nop();
   scl=0;      //釋放總線開始準備接受/發送數據
    _nop_();
  _nop_();
}

void iic_stop()     //停止IIC總線
{
   sda=0;
   _nop_();     //時鐘線高電平期間，數據線上升沿產生停止信號
   scl=1;
    delay_nop();
   sda=1;
   delay_nop();
}

void iic_sendbyte(uchar byte)    //IIC發送一個字節命令
{
  uchar i;
  for(i=0;i<8;i++)
  {
 if((byte<<i)&0x80)sda=1;    //把發送字節最高位放入數據線
 else sda=0;      //發送字節中數據左移一位
 _nop_();
 scl=1;          //時鐘線至高位 ，數據保持穩定
  delay_nop();
 scl=0;          //釋放開始下一個數據發送
  }
  sda=1;           //發送完，釋放數據線開始接受應答
  _nop_();
  _nop_();
  scl=1;         //時鐘線至高位
  _nop_();
  _nop_();
  _nop_();
  if(sda==1)ack=0;         //應答判斷
  else ack=1;
  scl=0;
  _nop_();
  _nop_();
 }

uchar iic_receive()  //IIC接受一個字節
{
   uchar i;
   uchar byte=0;
   sda=1;                        //數據線釋放開始接受
   for(i=0;i<8;i++)
   {
   scl=0;        //時鐘線置低開始接受數據
   delay_nop();
   scl=1;          //時鐘線置高，接受數據
    _nop_(); _nop_();
    byte=byte<<1;
   if(sda==1)byte=byte+1;     //數據左移1位
   _nop_();
   _nop_();
 }
 scl=0;        //接受完釋放總線
 _nop_();
 _nop_();
 return byte;       //返回接受值
}

void iic_noack()  //非應答
{
 sda=1;
 _nop_();
 _nop_();
  _nop_();
 scl=1;
  delay_nop();
 scl=0;
 _nop_();
 _nop_();

}

uchar readADC(uchar chl)    //ADC轉換子函數 選擇通道chl
{
 uchar value;
 iic_start();
 iic_sendbyte(0x90);    //發送寫方向
 if(ack==0)return 0;
 iic_sendbyte(0x40|chl);    //控制命令
 if(ack==0)return 0;
 iic_start();
 iic_sendbyte(0x91);     //發送讀方向
 if(ack==0)return 0;
 value=iic_receive();     //接受轉換數據
 iic_noack();
 iic_stop();
 return value;         //返回轉換值
 }

uchar writeDAC(uchar da)    //模擬量輸出值函數
{
  iic_start();
  iic_sendbyte(0x90);
  if(ack==0)return 0;
  iic_sendbyte(0x40);
  if(ack==0)return 0;
  iic_sendbyte(da);
  if(ack==0)return 0;
  iic_stop();
  return 1;         //正常輸出返回值1  異常返回值0

}



//--------------------------------------------------------------------
