基準源TL431電路圖

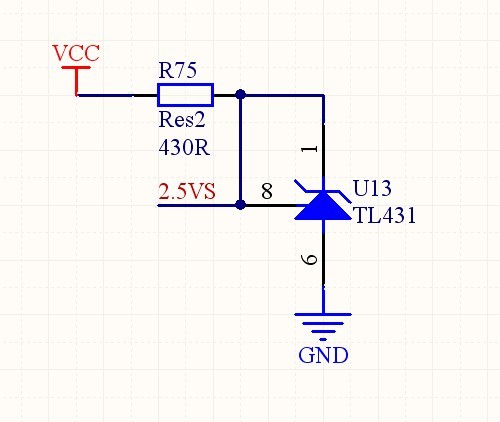

             TL431電路圖

             這個TL431也不怎么太用調(diào)，基本上按著圖連就可以得到2.5V的電壓，而且穩(wěn)定性還可以。對精度要求不太高的設(shè)備，用這個就不錯。這個基準，有兩種封裝，和三極管一樣。有直插和貼片兩中，對于貼片封裝，將電源接到電阻，電阻與后面兩腳相連，前面一角直接接地即可。電路簡單，使用方便。價格也不是特別的貴。
