很實用的IO口測溫電路

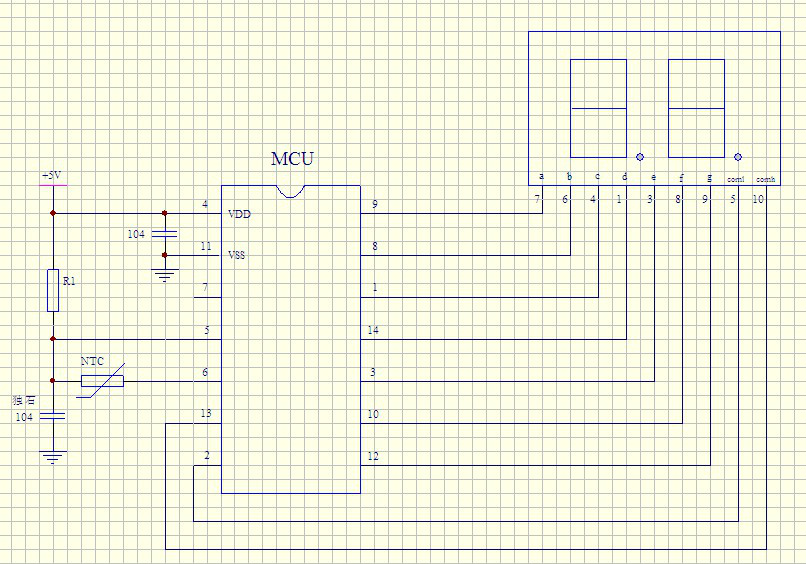

 現在商品的價格競爭非常激烈，有時開發一個產品幾毛錢甚至幾分錢都要節省。下面介紹的這個IO口測溫電路可能會對遇到這種情況的朋友有所幫助。大家都知道，資源差不多的兩種MCU,帶AD的通常會貴幾毛錢。一般檢測溫度都通常使用帶AD的單片機來實現，但如果你能使用IO型單片機來實現的話，無疑能為您節省幾毛錢成本。下面這個電路只用兩個IO加一個電阻，一個電容，一個熱敏電阻即可實現精度較高的測溫。本人使用該電路做的測溫程序精度在1攝氏度左右，溫度顯示范圍0度-99度，測溫電容容量在203-204之間變化測溫精度都不受影響，完全達到了生產要求。更難得的是：該程序可兼容50K、100K的溫度傳感器，電路、程序完全不用改變，只需根據傳感器型號匹配相應的上拉電阻R1的阻值即可。
