飛凌ok6410定時器精確控制led

      關于借鑒與版權的說明：飛凌提供的代碼有一定問題，并且部分關鍵代碼沒有解釋，我在搜集各方面資料后綜合網友指正和自己的理解，注釋了部分自己認為重要的部分。當然如果大神覺得可不注釋，也可以。此篇文章援引多家大神的微博，如需看大神原作，請百度搜索標題，此處個人見解不恰當?shù)恼?qǐng)各位指正。


6410中的PWM 定時器

1.簡單介紹 ：

S3C6410X中有5個定時器，這些定時器產生內部中斷。其中，Timer0和Timer1具有PWM功能，而Timer2,3,4沒有此功能。

PWM具有兩種操作模式：自動裝載模式，一次觸發模式。為實現PWM功能，芯片提供了16個功能寄存器。這些功能寄存器都連接APB總線。

定時器具有雙緩沖特性，這樣就能在不停止當前定時器操作的情況下，為下次定時器運行裝入新的數值。盡管為定時器設置了新數值，但當前的定時操作能夠成功完成。定時器從TCNTBn讀取的值是為下次延時定時用的，并不影響當前定時器的運行。當TCNTn減小到0的時候，TCNTBn的值會自動復制到TCNTn中，這就是說的自動裝載操作。定時器的當前計數值可以從定時計數觀察寄存器中TCNTOn讀取。如果TCNTn為0且從裝載也為0的話則TCNTn不在進行下次操作。

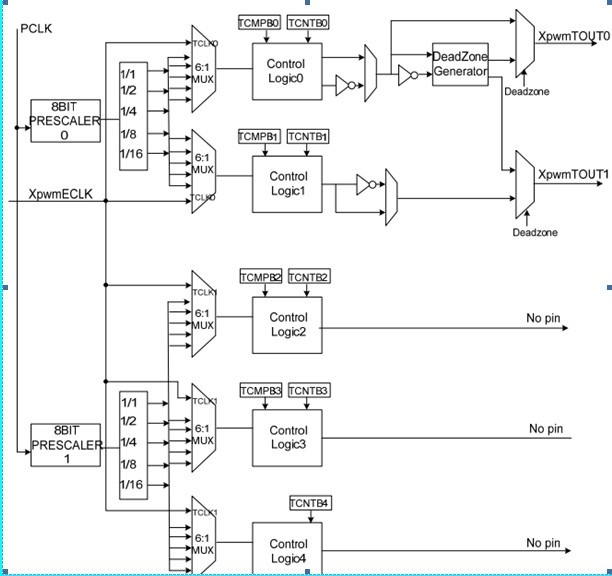

2.定時器的電路結夠圖：　




3.定時器架構流程。

PCLK   ---à  經過8位的預分頻器【8bit prescaler0】  --à   分頻器divider   [1/1 1/2 1/4 1/81/16]   -à  多路選擇器  MUX   -à   邏輯控制器【比較TCMPBn和TCNTBn的數值】--à(deadzone generator )  --à  時鐘

  計算公式：




4.定時器的工作原理是什么�！�




每個定時器有３２位的遞減計數器。遞減計數器的初始值由TCNTBn來加載。  當計數器的值變?yōu)?時， 定時器產生中斷信號通知cpu定時器操作完成。   當計數器的值變?yōu)?時，TCNTBn的值自動加載到遞減計數器并開始下個周期的操作。    如果定時器停止工作（比如，在定時器工作模式期間清空寄存器TCONn的定時器使能位，這樣對應的定時器就會停止工作），這時TCNTBn的值就不會加載到定時器。





而對于PWM 功能，要用到寄存器TCMPBn,當遞減計數器down-counter的值和比較寄存器TCMPBn的值相同時，定時控制邏輯模塊就會改變輸出電平。因此比較寄存器TCMPBn決定了PWM的輸出。

而且TCNTBn 和 TCMPBn寄存器具有雙緩沖特性，這樣就能在不停止當前定時器操作的情況下，為下次定時器運行裝入新的數值。盡管為定時器設置了新數值，但當前的定時操作能夠成功完成。

5.  定時器的工作時序




我說怎么在上面的第一步中突然冒出個TCNTn和TCMPn,我以為是數據手冊錯了，因?yàn)樵赑WM提供的16個寄存器中沒有這兩個寄存器。  那么請看下面：　



從上面內容看出。TCNTn和TCMPn是內部的寄存器（internal registers ）.而TCNTn寄存器的值可以通過讀取寄存器TCNTOn來獲得。

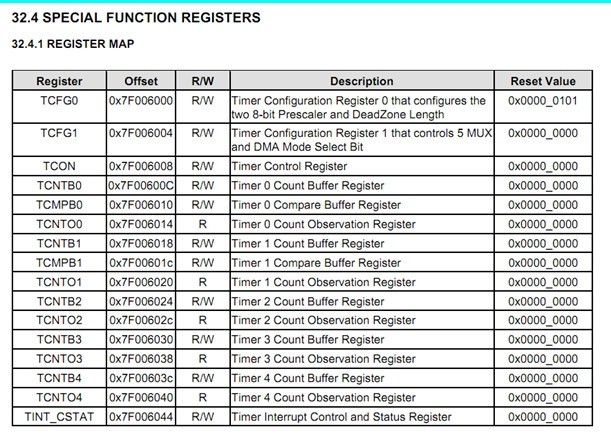

6.       16個特殊功能寄存器

7.接下來看一下飛凌提供的精確控制LED的程序�！纠�用定時器來精確控制LED跑馬燈，每隔1s輪詢點亮】

#define rGPMCON                     (*(volatile unsigned*)(0x7F008820))

#define rGPMDAT                     (*(volatileunsigned*)(0x7F008824))

#define rGPMPUD                     (*(volatile unsigned*)(0x7F008828))



#define PCLK 66000000 //forS3C6410 66MHZ
// #define HCLK 133000000//forS3C6410 133MHZ 這一句沒用到，寫上可以。



#define rTCFG0               (*(volatile unsigned*)(0x7F006000))

#define rTCFG1               (*(volatileunsigned*)(0x7F006004))



#define rTCON                (*(volatileunsigned*)(0x7F006008))

#define rTCNTB0              (*(volatileunsigned*)(0x7F00600C))

#define rTCMPB0              (*(volatileunsigned*)(0x7F006010))



#define rTCNTO0              (*(volatileunsigned*)(0x7F006014))

#define rTCNTB1              (*(volatileunsigned*)(0x7F006018))

#define rTCMPB1              (*(volatileunsigned*)(0x7F00601c))



#define rTCNTO1              (*(volatileunsigned*)(0x7F006020))

#define rTCNTB2              (*(volatileunsigned*)(0x7F006024))

#define rTCNTO2              (*(volatileunsigned*)(0x7F00602c))



#define rTCNTB3              (*(volatileunsigned*)(0x7F006030))

#define rTCNTO3              (*(volatileunsigned*)(0x7F006038))

#define rTCNTB4              (*(volatileunsigned*)(0x7F00603c))



#define rTCNTO4              (*(volatileunsigned*)(0x7F006040))

#definerTINT_CSTAT    (*(volatileunsigned*)(0x7F006044))



void uDelay(intusec)

{

   unsignedint val=(PCLK)/1000000-1; //val = 65



//configure prescalerand divider

  rTCFG0&=~(0xff<<8); //0000_0000_1111_1111  TCFG0[15:8-7:0]

  rTCFG0|=0<<8;       //0000_0000_0000_0000 |0000_0000_1111_1111   prescalar0 = 255  timer0,timer1 的prescalar value= 255  timer2,3,4的prescalar1 value = 0



  rTCFG1&=~(0xf<<8); // 0000_1111_1111   TCFG1 [7:0] =1111_1111 TCFG1[11:8] = 0000（select mux for timer2.   divider value = 1 ）；

  rTCFG1|=0<<8;



   //compute  :

   //timerinput clock frequency = PCLK /({prescaler value + 1})/{divider value}

   // timer2input clock frequency = 66M /(1)/(1)= 66M hz



//configure timercounter buffer  and enable timer2

  rTCNTB2=val;



  rTCON&=~(0xf<<12); //  0000_1111_1111_1111

  rTCON|=0xb<<12;    //  1011_0000_0000_0000|0000_1111_1111_1111 = 1011_1111_1111_1111

  rTCON&=~(2<<12);   //  1101_1111_1111_1111&1011_1111_1111_1111 = 1001_1111_1111_1111

【//  TCON(Timer control register)



//1001   ： 表示 ：   auto-reload  ,   starttimer2】

  //TCON[15]=1 auto-reload

  //TCON[14]  Reserved bits

  //TCON[13]=0  no operatin ,  =1,update TCNTB2 TCMPB2

  //TCON[12]=0  stop ,  =1 ,start timer2





  //rTCON&= 0x9fff;

   while(usec--){

          while(rTCNTO2 >= val>>1);

          while(rTCNTO2 < val>>1);

     };



}



void msDelay(inttime)



{

          volatile unsigned int i,j;

          for(i=0;i<2000000;i++)

    for(j=0;j<time;j++);

}



void GPIO_Init(void)



{

        rGPMCON =0x11111;

        rGPMPUD =0x00;



        rGPMDAT =0X1F;

}



voidLedTest(void)

{

        volatile unsigned int i ,j;



        while(1)

        {

                for(i=0;i<4;i++)



                {

                         rGPMDAT=~(1<<i);

                        for(j=0;j<1000;j++)



                        uDelay(1000);

                }

        }



}

void Main(void)

{

        GPIO_Init();

        LedTest();

}
