51單片機74HC164串口控制數碼管顯示

作者:huqin   來源:本站原創   點擊數:…  更新時間：2013年12月28日   【字體：大 中 小】

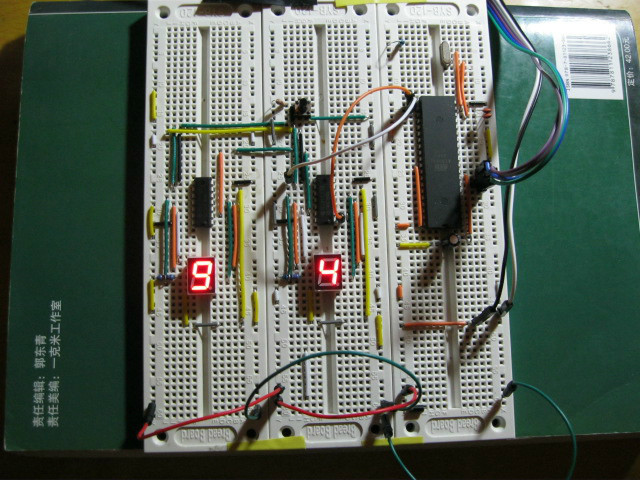

一般數碼管需要接7個腳才能顯示，如果用單片機本身的I/O口，雖然可以但是浪費寶貴的i/O口資源。本例用移位寄存器74HC164作為數碼管驅動進行控制。

74HC164特性   是一種8位串轉并口的控制芯片，用于數碼管和液晶顯示等.
                        工作電壓2--6V

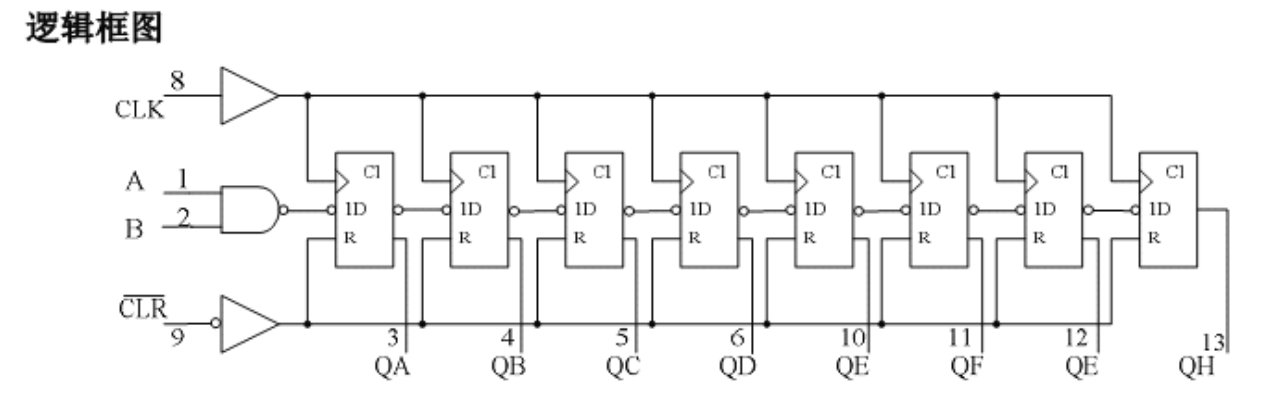

              管腳定義:



    1)  A,B管腳:與門數據輸入引腳。
     2）QA---QH 數據并口輸出引腳
     3) CLR 低電平時，數據清零，不能輸入
     4) CLK 數據輸入時鐘,上升沿讀取串口數據




                          :

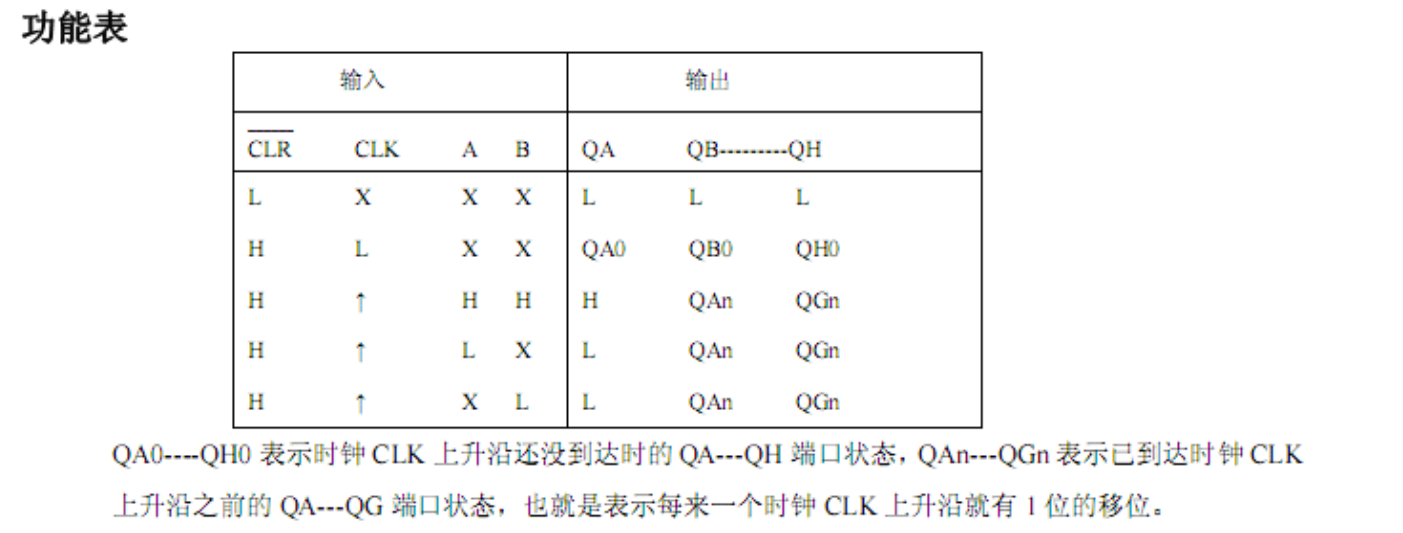

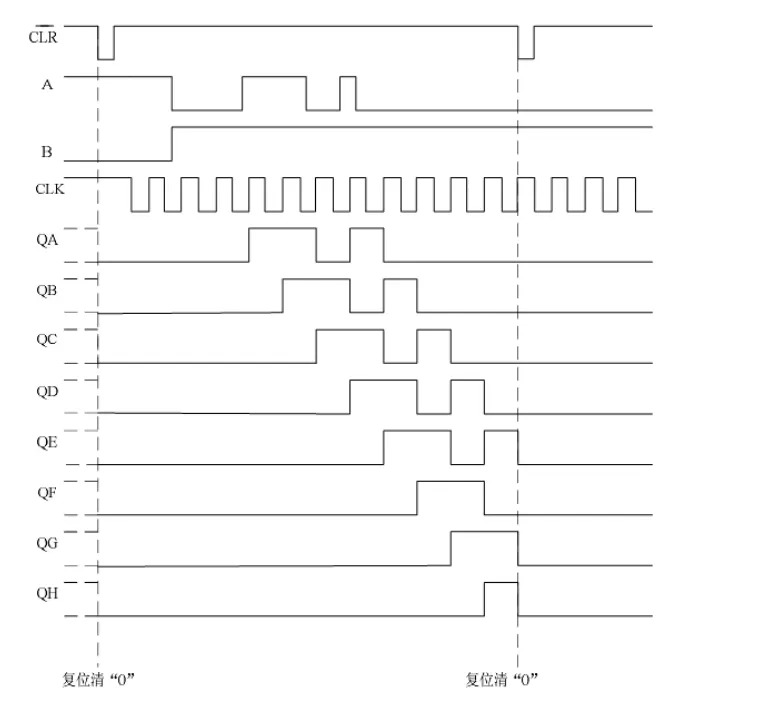

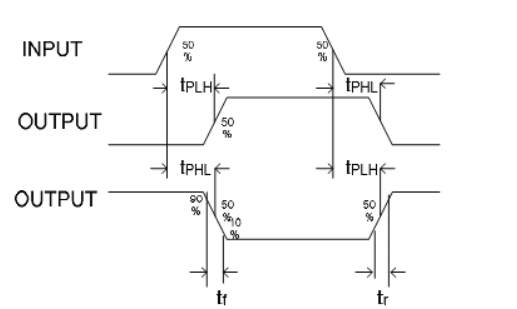

 時序圖：

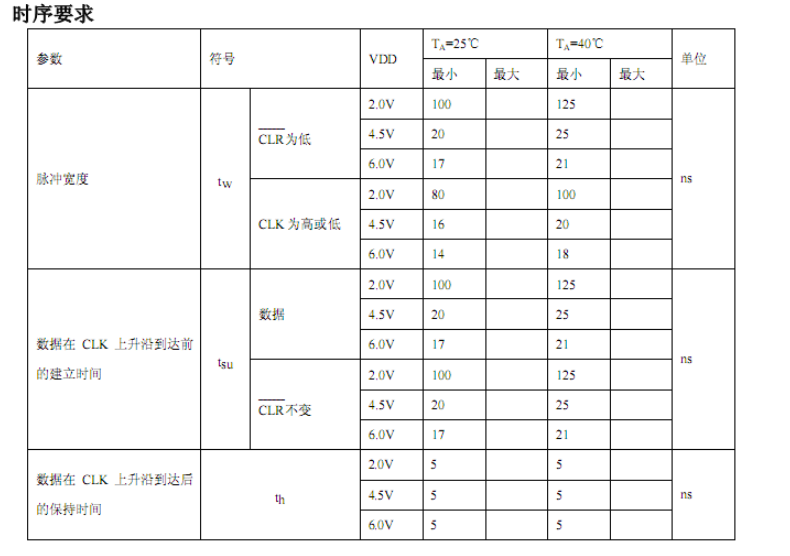

             注意脈沖寬度:







本51單片機用的是12MHZ晶振，每條指令最小執行時間1uS》》1ns  ，可以根據時序圖隨便使用.

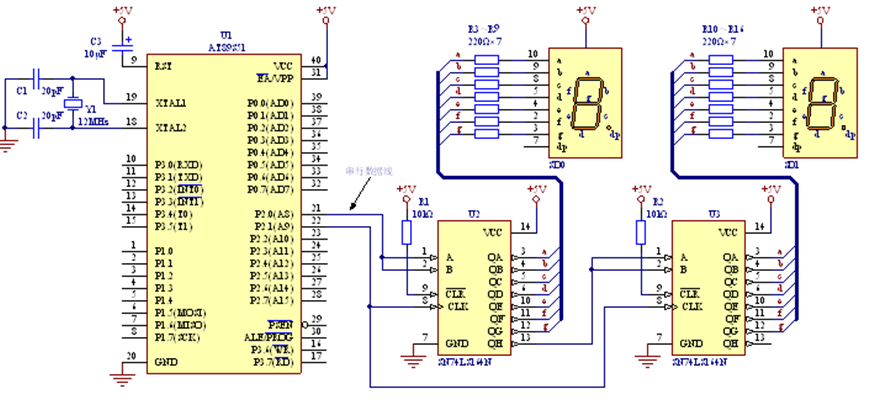

原理圖:



程序代碼:
完整的keil工程文件下載地址: http://www.torrancerestoration.com/f/k164.rar
 ORG 00H                       ;程序起始地址00H
START:

                MOV 50H,#9                    ;立即數9放入50H單元   第一個數碼管顯示9
MOV 51H,#4                    ;立即數4放入51H單元  第二個數碼管顯示4
MOV R0,#50H                 ;R0=50
MOV R1,#60H                 ;R1=60
MOV R2,#2


DP0:
MOV DPTR,#TABLE     ;將碼表首地址給DPTR指針
MOV A,@R0                   ;將50H單元中的9給A
MOVC A,@A+DPTR     ;查表得到（9+碼表首地址）合成的地址中的數給累加器A
MOV @R1,A                  ;把立即數9的段碼，放入 60H單元中
INC R1                            ;R1=61H
INC R0                            ;R0=51H
DJNZ R2,DP0                ;如果R2不等于0，則跳轉到DP0


             //---------------從上面計算可得到: (60H)=10H,(61H)=19H

                MOV R0,#60H                ;R0=60重新建立映射關系
MOV R1,#2                     ;數碼管有2個段碼

DP1:
                MOV R2,#8                     ;一個71HC164移位寄存器需要移動8次，以產生并口輸出數據給數碼管
MOV A,@R0                   ;(60H)中的數9的段碼，賦給累加器A

DP2:
                RLC A                              ;帶進位標志的左移操作
MOV P2.0,C                    ;串行輸出一位段碼數據
        CLR P2.1                        ;
SETB P2.1                     ;來個上升沿以產生移位時鐘, 每次來這個脈沖，移位寄存器上的數往后面移動一位，原來A=1,
                                                          ;來個脈沖后B=1,在來個脈沖后,C=1,以此類推。。。。。
DJNZ R2,DP2                ;判斷8位段碼是否輸出完整
INC R0                            ;下一個需要輸出的段碼地址加1
DJNZ R1,DP1                ;判斷2個段碼是否輸出完畢
JMP $                              ;程序停在此處

TABLE:                                            ;數碼管碼表
         DB 40H,79H,24H,30H,19H   ;0,1,2,3,4
DB 12H,02H,78H,00H,10H   ;5,6,7,8,9
END
