51單片機并行口驅動LED數碼管顯示電路及程序

作者:佚名   來源:本站原創   點擊數:  更新時間:2007年09月07日   【字體:
   介紹利用51單片機的一個并行口實現多個LED數碼管顯示的方法,給出了利用此方法設計的多路LED顯示系統的硬件電路結構原理圖和軟件程序流程,同時給出了采用51匯編語言編寫程序。

1 硬件電路

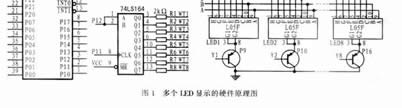

 多位LED顯示時,常將所有位的段選線并聯在一起,由一個8位I/O口控制,而共陰極點或共陽極點分別由另一個8位I/O口控制;也可采用并行擴展口構成顯示電路,通常,需要擴展器件管腳的較多,價格較高。本文將介紹一種利用單片機的一個并行I/O口實現多個LED顯示的簡單方法,圖1所示是該電路的硬件原理圖。其中,74LS138是3線-8線譯碼器,74LS164是8位并行輸出門控串行輸入移位寄存器,LED采用L05F型共陰極數碼管。


 顯示時,其顯示數據以串行方式從89C52的P12口輸出送往移位寄存器74LS164的A、B端,然后將變成的并行數據從輸出端Q0~Q7輸出,以控制開關管WT1~WT8的集電極,然后再將輸出的LED段選碼同時送往數碼管LED1~LED8。位選碼由89C52的P14~P16口輸出并經譯碼器74LS138送往開關管Y1~Y8的基極,以對數碼管LED1~LED8進行位選控制,這樣,8個數碼管便以100ms的時間間隔輪流顯示。由于人眼的殘留效應,這8個數碼管看上去幾乎是同時顯示。


<51單片機并行口驅動LED數碼管顯示電路>

2 軟件編程
  該系統的軟件編程采用MCS-51系列單片機匯編語言完成,并把顯示程序作為一個子程序,從而使主程序?qū)ζ溥M(jìn)行方便的調用。圖2所示是其流程圖。具體的程序代碼如下:


<51單片機并行口驅動LED數碼管顯示程序>
