經歷了四天的掙扎，AD7799終于調試成功啦�。。。。。�！

說說我遇到的問題

一、不判忙的狀態下，讀出數據是ffffff

解決辦法：

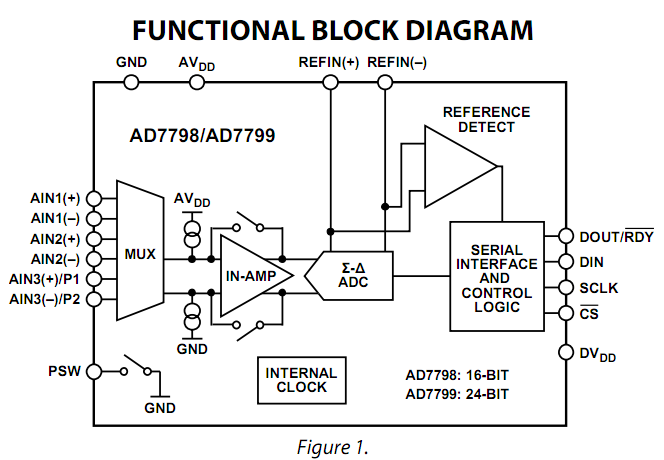

設置CONFIGURATION REGISTER 的con5為1，然后檢測STATUS REGISTER 的NOREF位是否為1，如果為1說明內部基準低于0.5v，也就是說沒有基準。我檢測到NOREF位為 1，用萬用表檢測ref+為2.5，不是虛焊。檢測來檢測去沒有問題，開始懷疑芯片，網上剛好也有說這個問題的，他說是芯片基準壞啦。我沒辦法重新焊了一塊板子，問題依舊。沒法硬著頭皮看datasheet，最后發現還是設置的事。在我的硬件上ref-是直接接在管腳psw上的，如圖示：

問題就出在這，psw是個可以配置的開關，如圖示

手冊中MODE REGISTER的MR12是控制psw的，描述如下：電源開關控制位。當此位為1時器件的PSW管腳和GND導通，可以允許 30MA 的電流通過;當此為為0時，psw管腳懸空。我在寫MODE REGISTER時沒有將MR12位置1，導致psw懸空，ref-接近2.5V，所以檢測不到基準，讀出數全部為ffffff。

改正方法有兩個

1、置位MODE REGISTER的MR12

2、把ref-直接接到GND

二、不加判忙讀出的數據一直是000000，加上判忙后，一直檢測不到RDY變低，程序一直執行在判忙函數中

遇到這個問題我就直接崩潰了，這時候我已經不相信芯片是壞的了，沒辦法就懷疑時序，就拿中文手冊加英文手冊去看，看看錯過了哪一點。看了一天多沒啥發現。后來拉個同事一塊看，沒發現什么問題，這時接近崩潰中，用邏輯分析儀也分析了，跟程序?qū)懙臅r序一樣的，不是程序的事�？隙ㄟ€是時序的事。插個小事，我給 ADI亞太地區技術支持打電話啦，這個問題拖了三天，直到今天才給我打電話，但是給我的感覺就是這個技術支持對這個芯片不是很了解，沒給我太大的幫助，不過還要謝謝今天技術支持的耐心講解和指導。我就接著看程序，今天下午又把內部零刻度校準和片內滿度校準都加了上去，還是不行。然后接著和同事討論，他提議直接把CS接GND,試試就試試，最后發現程序正常啦，趕緊看讀出的數據，發現很準確。調節電位器，重新采集，電壓還是準確。當時就有跳起來的沖動，終于成功啦！�。∵@樣肯定是CS的時序不對。然后對照手冊發現單次轉換模式下的時序中，CS一直是低電平，如圖示

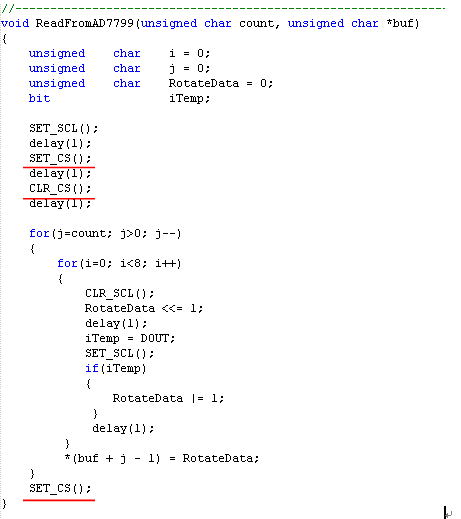

然后回想起21IC上的一篇日志上也是沒有設置CS，這時候才恍然大悟，原來官方給的例程里都每次讀寫都改變了CS的值，移植官方的讀寫程序，如圖

官方的讀時序

官方的寫時序

問題就出在程序上畫紅線的語句上

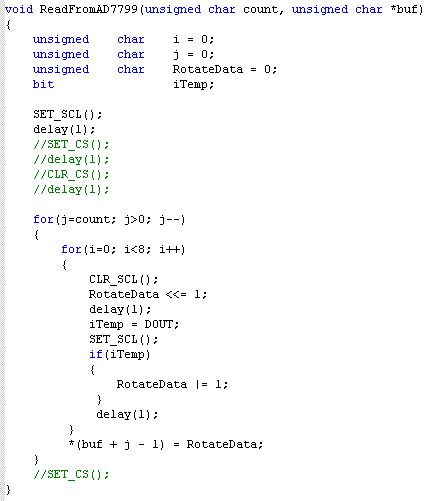

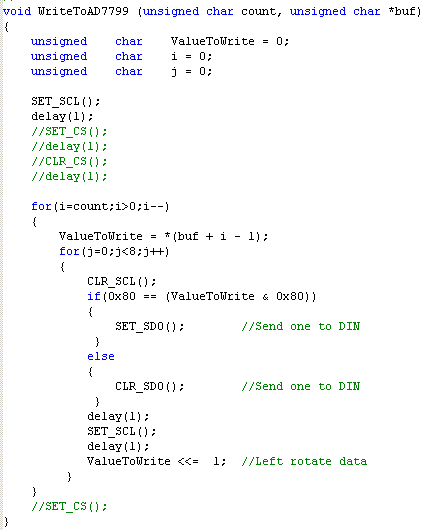

正確的程序如圖示：

說說官方的程序吧，第一，官方程序沒有判斷RDY變低，所以可以說這個程序根本讀不出數據即使在時序正常時；第二，官方給的讀寫函數里改變了cs的值，但是手冊上沒有改變，驗證表明這個讀寫函數里不應該操作cs

需要注意的是在主程序里，在操作AD7799之前，一定先把CS拉低，所有操作完成后，再把CS拉高。

好了不知道描述的足夠清楚不，希望對以后使用AD7799的同胞有幫助吧！

AD5439是雙路 10bit 電流輸出型DAC，由于沒有搞過SPI接口的DAC，所以先在網上下載了一個該DAC的底層函數，如下

#include "macros.h"
#include "math.h"
#include "dac.h"

// 向AD5439寫命令字以及待轉換的數據
void WriteAD5439(unsigned int ControlBits,unsigned int data )
{
   unsigned char i;

  data = (data << 2);
  data = (ControlBits | data);

  SCLK_SET;
  SYNC_CLR;

  for(i=0;i<16;i++)
  {
      SCLK_SET;
    if((data & 0x8000) != 0)
   {
       SDIN_SET;
      }
   else
   {
       SDIN_CLR;
      }
   SCLK_CLR;
   data  = (data << 1);
  }
  SYNC_SET;
  LDAC_CLR;
  SCLK_CLR;
  LDAC_SET;
  delay_ms(1);

}

// 初始化AD5439,
void  InitAD5439( void )
{
    ADCCL_CLR;  // AD5439.CLR = LOW,清零
    delay_ms(5);
    ADCCL_SET;  // AD5439.CLR = High,準備工作
    WriteAD5439_CMD(0x9000);
}

// 讀出SDO的值
unsigned int readSDO(unsigned int channal)
{
    unsigned char i = 0;
    unsigned int readData = 0;

    // 寫入控制字，選擇讀回的通道
    if(channal == ReadBack_I)
    {
     WriteAD5439_CMD(ReadBack_I);
}
if(channal == ReadBack_V)
{
     WriteAD5439_CMD(ReadBack_V);
}

// 準備接收數據
SYNC_CLR;
SCLK_CLR;

// 讀數據，并處理
for(i=0;i<16;i++)
{
     SCLK_SET; // 上升沿，讀一位
     readData |= (PINB & 0x01) << (15-i);
  SCLK_CLR; // 準備下一回讀出數據
  //delay_ms(1);
}
SYNC_SET;

readData = ((readData >> 2) & 0x3ff);// 根據5439的命令字格式進行調整

// 返回數據
return readData;
}

// 針對Init5439(),readSDO(),只寫命令字，不寫數據
void WriteAD5439_CMD(unsigned int ControlBits)
{
     unsigned char i;
  unsigned int data = ControlBits;

  SCLK_SET;
  SYNC_CLR;
  for(i=0;i<16;i++)
  {
      SCLK_SET;
    if((data & 0x8000) != 0)
   {
       SDIN_SET;
      }
   else
   {
       SDIN_CLR;
      }
   SCLK_CLR;
   data  = (data << 1);
  }
  SYNC_SET;
  LDAC_CLR;
  SCLK_CLR;
  LDAC_SET;
  delay_ms(20);
}

void WriteVoltage(unsigned int ControlBits,unsigned int data)
{
  unsigned int  channal,i; // 選擇通道
  unsigned int  dataInUse = data; // 用以重新調用write5439(),防止data受到破壞
  unsigned int  dataReadBack = 0;

  if(ControlBits == Load_I)
  {
      channal = ReadBack_I;
  }
  if(ControlBits == Load_V)
  {
      channal = ReadBack_V;
  }

  i=0;
  for(;;)
  {

     WriteAD5439(ControlBits,dataInUse);

      dataReadBack = readSDO(channal);
      if(dataInUse == dataReadBack)
   {
          WriteAD5439(Updata_AB,dataInUse);
    break;
   }
   else
   {
      i++;
   }
     if(i > 10) // 連續10次寫不正確，則關機退出
   {
       SoftStartOff;
   }
  }

}

void main(void)
{
init_MCU(); // 初始化MCU

WriteVoltage(Load_V,1024);

    while(1)
    {
         process();
    }

}

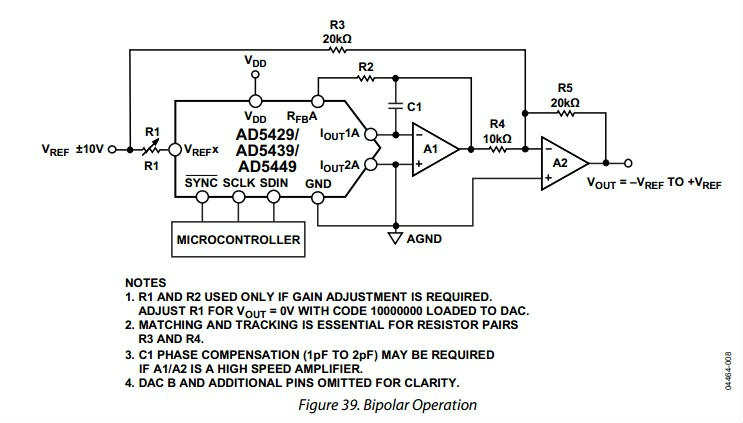

我首先看的是中文的pdf，我結合著這個程序去看該DAC的讀寫時序圖，沒發現程序有什么問題！那就開工吧，我用的是STC89C52RC作為主控，用io 口模擬SPI,沒多久程序一個簡單的測試程序就出來啦，編譯沒錯誤沒警告。下載，調試，示波器上顯示出一個-5v的電壓，哦，忘了說我用的是哪個電路啦，上圖

我是用的雙極性輸出電路，我采用5v的基準，那么輸出電壓范圍為-5到+5v。

下面需要解決的問題就是，為何DAC一直輸出-5v

我所采用解決方法如下：

第一：采用邏輯分析儀看我程序輸出的時序是否正確，經觀察時序和pdf上的時序一樣。找不到問題，我沒辦法只好硬著頭皮去看英文pdf，勉強可以看懂，看一遍后沒發現問題所在。。。。。。這消耗了兩天多的時間，最后確實沒轍啦，好吧找技術支持，第二天技術支持給我回復啦，他提出了兩個問題（1）SCLK占空比不是50%（2）獨立模式下，數據建立時間是否足夠長

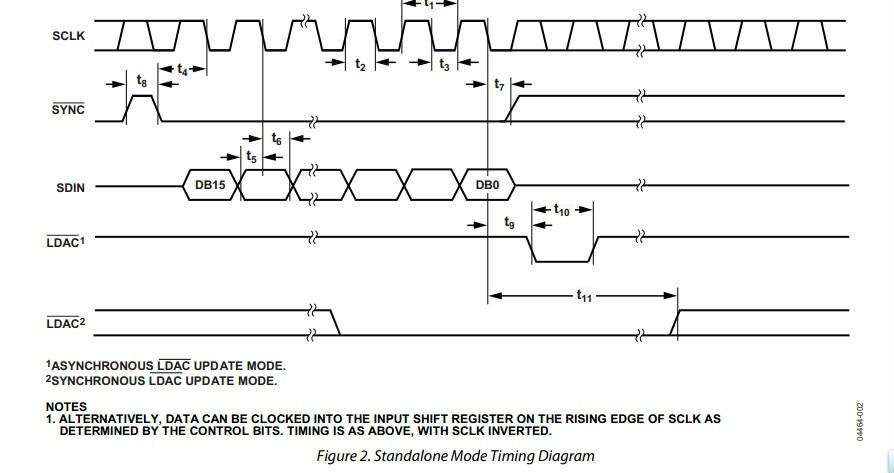

獨立模式時序圖

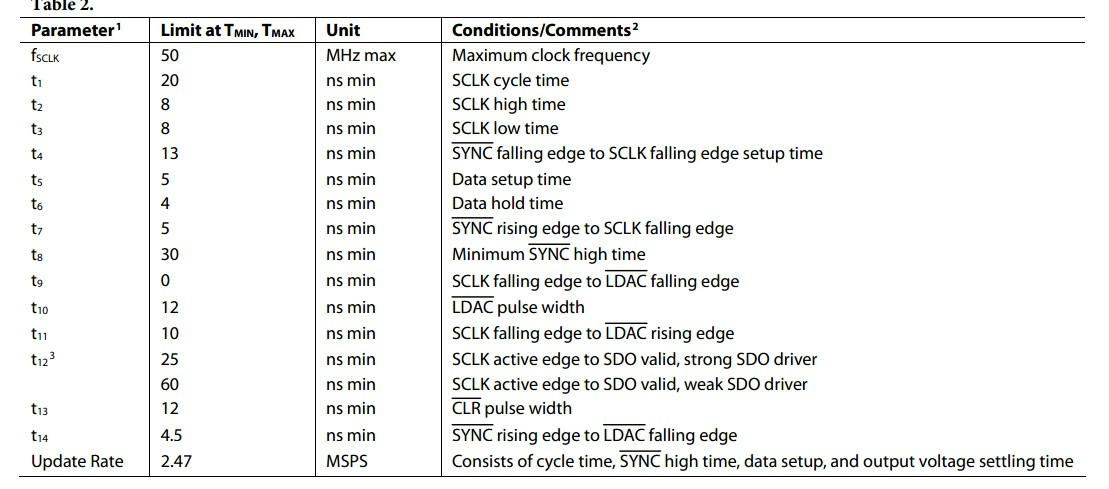

時序圖上對應的各個時間

我解決SCLK占空比不是50%的問題，方法如下

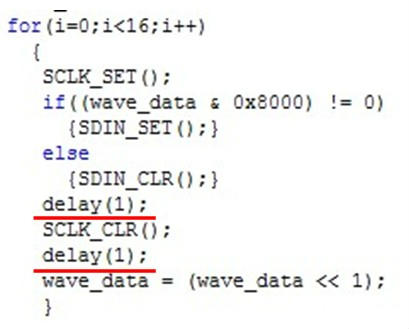

通過給時鐘加延時來實現占空比為50%，如紅線示

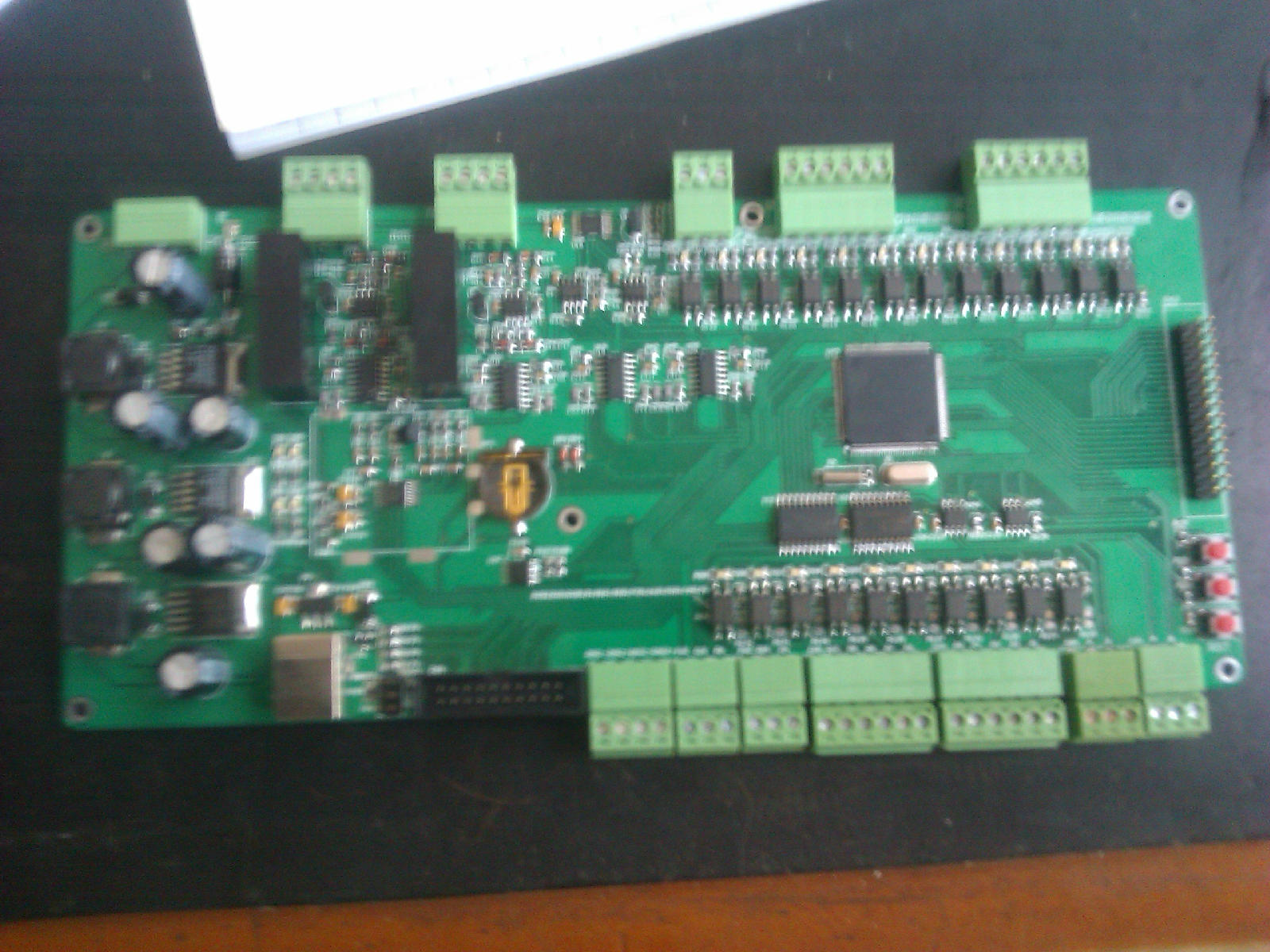

通過時序圖我們可以知道數據建立時間為t5,5ns，使用52作為主控，數據建立時間肯定大于5ns，程序改好，上電，觀察示波器還是-5v，崩潰。。。。。。再次拿起英文pdf從頭到尾看了一篇，還是沒思路，先放放吧，去焊接個板子去吧，讓大家看看板子的圖，嘻嘻

同樣的板子焊接了兩塊

焊接結束我接著調試我的DAC測試板，一樣的沒有進展，一樣的辦法我接著看英文pdf，然后接著迷茫。。。。。。

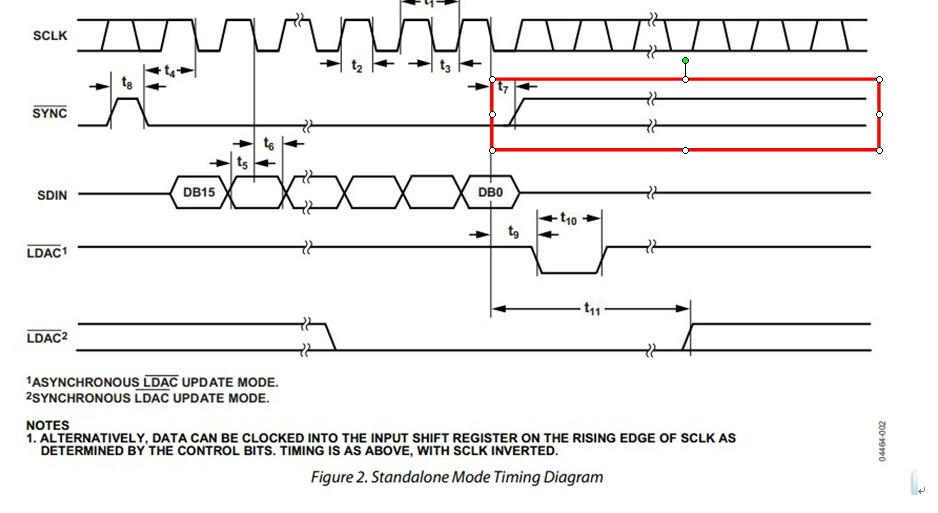

最后在一個陽光明媚的下午，突然間我想起啦上次調試AD7799出現的問題就是因為CS的信號有問題，我看了看AD5439的時序圖，發現SYNC貌似和 CS有同樣的功能，我直接把SYNC拉低，輸出電壓時0v，貌似不是這里的問題，我又把SYNC接回單片機引腳，這時候竟然奇跡的電壓變化啦，我試了好幾個數據電壓輸出卻是變啦，但是沒試幾次就不管用啦，又回到了-5v。這時候我隱約覺得是不是SYNC的時序真的有問題呢？重看時序，發現問題啦�。�！
