51單片機最小系統

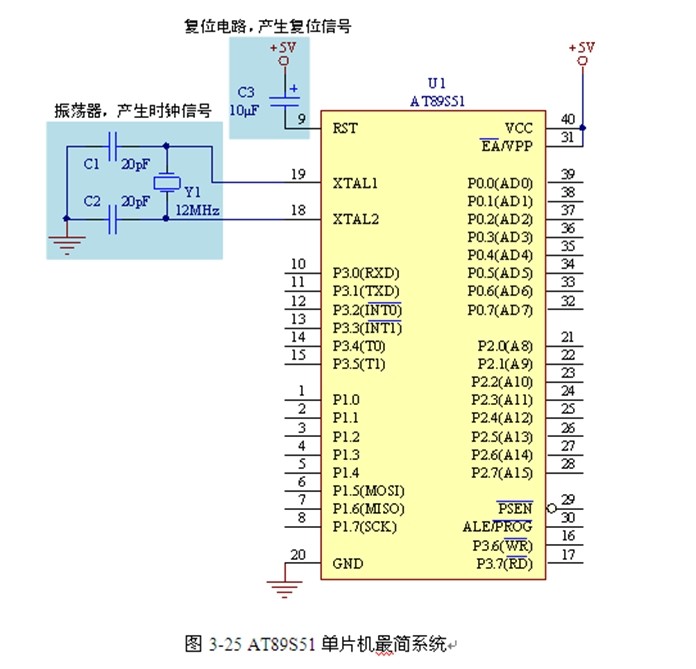

AT89S51單片機最小系統，就是使單片機正常運行的最低配置：它有一系列模塊組成

1）復位系統:
                    當引腳9出現2個機器周期以上高電平時，單片機復位，程序從頭開始運行.
2)時鐘系統：
                   有振蕩器電路產生頻率等于晶振頻率，這時用的是外界晶振。
                   也可以又外部單獨輸入，此時XTAL2腳接地，時鐘信號由XTAL1輸入.
3)電源系統：
                     VCC,和 GND引腳，供電電壓4--5.5V.

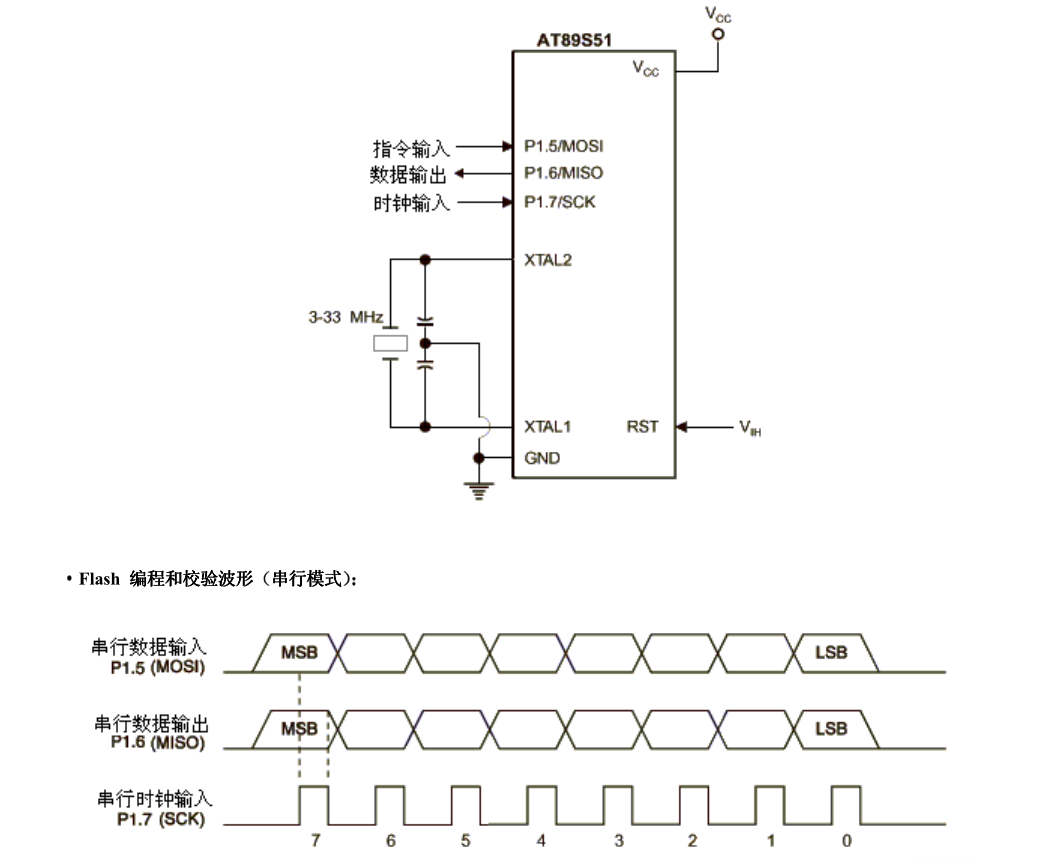

程序的燒入引腳:

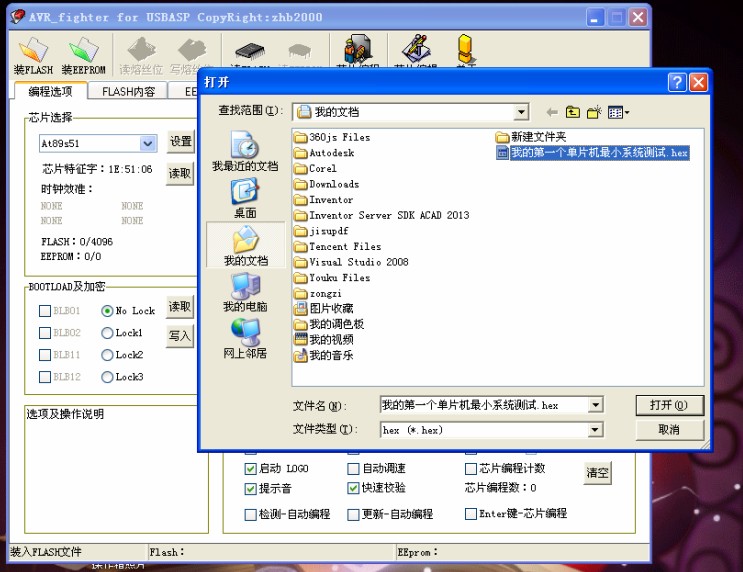

flash存儲器由串行ISP接口編程,計算機和單片機燒寫由專用的燒入軟件完成如AVR_fighter for usb asp.








參考:《實例解讀51單片機完全學習與應用》
