STM32 USART 串口簡單使用

STM32 USART 串口簡單使用（轉）

STM32 的庫實在強大~！函數長的像句子......

好了開始了：

使用查詢方式的USART:

設置時鐘：

      RCC_APB2Periph_AFIO  功能復用IO時鐘
         RCC_APB2Periph_GPIOA  GPIOA時鐘

         RCC_APB2Periph_USART1 USART1時鐘

你可以用
 //使能串口1，PA，AFIO總線  RCC_APB2PeriphClockCmd (RCC_APB2Periph_GPIOA|RCC_APB2Periph_AFIO|RCC_APB2Periph_USART1,ENABLE);

或直接

RCC_APB2PeriphClockCmd（RCC_APB2Periph_ALL,ENABLE); //全部APB2外設時鐘開啟

注意USART2的你開啟為RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2,ENABLE);

設置GPIO:

   GPIO_InitTypeDefGPIO_InitStructure;


   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
   GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
   GPIO_InitStructure.GPIO_Mode =GPIO_Mode_AF_PP;  //推挽輸出-TX
   GPIO_Init(GPIOA, &GPIO_InitStructure);


   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; //浮空輸入-RX
   GPIO_Init(GPIOA, &GPIO_InitStructure);

設置USART:

   這里我用的是3.0的庫相對于2.0的庫來說多了一步，先說2.0

   USART_InitTypeDef USART_InitStructure;

   USART_StructInit(&USART_InitStructure);//裝填默認值

   USART_Init(USART1, &USART_InitStructure);//根據USART_InitStruct中指定的參數初始化外設USARTx寄存器
   USART_Cmd(USART1, ENABLE); //啟用

就好了~！

   而3.0的庫需要

   USART_InitTypeDefUSART_InitStructure;

   USART_ClockInitTypeDefUSART_ClockInitStructure;

  USART_StructInit(&USART_InitStructure);
   USART_ClockStructInit(&USART_ClockInitStructure);
   USART_ClockInit(USART1,&USART_ClockInitStructure);
   USART_Init(USART1,&USART_InitStructure);
   USART_Cmd(USART1,ENABLE);

//只是多分出了1個USART_ClockInitStructure 我也不知為啥要這樣？？為了同步異步模式？USART_InitStruct中指定的參數內容為：（2.0的）

typedef struct
{
u32 USART_BaudRate; //USART傳輸?shù)牟ㄌ芈?br /> u16 USART_WordLength;//一個幀中傳輸或者接收到的數據位數通常是8
u16 USART_StopBits; //停止位
u16 USART_Parity; //奇偶校驗
u16 USART_HardwareFlowControl; //硬件流控制模式使能還是失能
u16 USART_Mode; //指定了使能或者失能發送和接收模式
u16 USART_Clock;//提示了USART時鐘使能還是失能
u16 USART_CPOL;//指定了下SLCK引腳上時鐘輸出的極性
u16 USART_CPHA;//指定了下SLCK引腳上時鐘輸出的相位
u16 USART_LastBit;

//來控制是否在同步模式下，在SCLK引腳上輸出最后發送的那個數據字通常用USART_LastBit_Disable
} USART_InitTypeDef;

我靠~！太細了~！我只知道（9600，8，n，1）這就夠了 其他的統統默認~！

  USART_StructInit(&USART_InitStructure);
   USART_ClockStructInit(&USART_ClockInitStructure); //2.0不用這句，這樣就設好了好了~！自動為您裝填了默認參數。默認的參數如下（3.0的庫）：

voidUSART_StructInit(USART_InitTypeDef* USART_InitStruct)
{

  USART_InitStruct->USART_BaudRate= 9600;
 USART_InitStruct->USART_WordLength =USART_WordLength_8b;
  USART_InitStruct->USART_StopBits= USART_StopBits_1;
  USART_InitStruct->USART_Parity =USART_Parity_No ;
  USART_InitStruct->USART_Mode =USART_Mode_Rx | USART_Mode_Tx;
 USART_InitStruct->USART_HardwareFlowControl =USART_HardwareFlowControl_None;
}

void USART_ClockStructInit(USART_ClockInitTypeDef*USART_ClockInitStruct)
{

 USART_ClockInitStruct->USART_Clock =USART_Clock_Disable;
  USART_ClockInitStruct->USART_CPOL= USART_CPOL_Low;
  USART_ClockInitStruct->USART_CPHA= USART_CPHA_1Edge;
 USART_ClockInitStruct->USART_LastBit =USART_LastBit_Disable;
}

/************************************************************************************************/

當然了你也可以自己設參數，比如這樣。

void USART_Configuration(void)

{

 USART_InitTypeDef USART_InitStructure;
 USART_ClockInitTypeDefUSART_ClockInitStructure;

 USART_InitStructure.USART_BaudRate =9600;
 USART_InitStructure.USART_WordLength =USART_WordLength_8b;
 USART_InitStructure.USART_StopBits =USART_StopBits_1;
 USART_InitStructure.USART_Parity =USART_Parity_No;
 USART_InitStructure.USART_HardwareFlowControl =USART_HardwareFlowControl_None;
 USART_InitStructure.USART_Mode = USART_Mode_Rx |USART_Mode_Tx;

 USART_ClockInitStructure.USART_Clock =USART_Clock_Disable;
 USART_ClockInitStructure.USART_CPOL =USART_CPOL_Low;
 USART_ClockInitStructure.USART_CPHA =USART_CPHA_2Edge;
 USART_ClockInitStructure.USART_LastBit =USART_LastBit_Disable;

 USART_ClockInit(USART1,&USART_ClockInitStructure);
 USART_Init(USART1,&USART_InitStructure);

   USART_Init(USART1, &USART_InitStructure);

   USART_ClockInit(USART1,&USART_ClockInitStructure);
   USART_Cmd(USART1, ENABLE);

} ////USART_ClockInitStructure.USART_CPHA=USART_CPHA_2Edge;除了這句以外其他的都和默認的參數一樣，二者有啥區別我至今也不太清楚但就一般的應用來說兩個都可以正常工作。

收發的方法：

 1.發送

void USART1_Puts(char *str)
{
   while(*str)
    {
       USART_SendData(USART1, *str++);

       while(USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
    }
}

 USART1_Puts("hello-java~!\r\n"); //這樣就發送了hello-java~！

跟C語言的printf不太一樣在于\n并沒有另起一行要用個\r這樣在終端上好看。

 2.接收

u8 uart1_get_data; //存放接受的內容

while（1）

{

  if(USART_GetFlagStatus(USART1,USART_IT_RXNE)==SET)
    {
      uart1_get_data = USART_ReceiveData(USART1);
      USART1_Puts("\r\n獲取到串口1數據:");
       USART1_Putc(uart1_get_data);
      USART1_Puts("\r\n");
    }

}

查詢法的可以看出要不斷掃描不是很好，下面介紹中斷法。

首先配置時鐘：這里我拿USART2說事：

 RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2,ENABLE);//USART2和USART3都在在APB1上而USART1是在APB2上的

設置GPIO:

GPIO_InitTypeDef GPIO_InitStructure;

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA |RCC_APB2Periph_AFIO |ENABLE);

    //A2 做T2X
   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
   GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
   GPIO_Init(GPIOA, &GPIO_InitStructure);

    //A3 做R2X
   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3;
   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
   GPIO_Init(GPIOA, &GPIO_InitStructure);

 配置SUART2：

 USART_InitTypeDef USART_InitStructure;
 USART_ClockInitTypeDefUSART_ClockInitStructure;

 USART_StructInit(&USART_InitStructure);
 USART_ClockStructInit(&USART_ClockInitStructure);
 USART_ClockInit(USART2,&USART_ClockInitStructure);
 USART_Init(USART2,&USART_InitStructure);
 USART_Cmd(USART2, ENABLE);

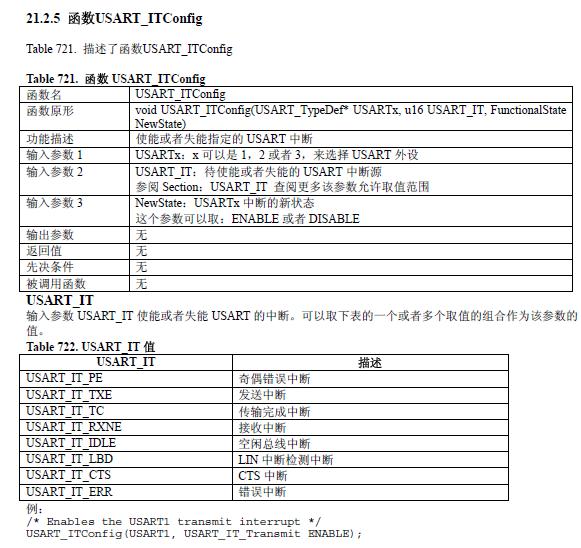

 USART_ITConfig(USART2,USART_IT_RXNE,ENABLE);//開啟SUART2的接收中斷同理還有【看圖】

然后中斷服務程序：這個自己在stm32f10x_it.c添加就可以了。

void USART2_IRQHandler(void)
{
 //接收中斷
 if(USART_GetITStatus(USART2,USART_IT_RXNE)==SET)
 {
  USART_ClearITPendingBit(USART2,USART_IT_RXNE);
  Uart2_Get_Data=USART_ReceiveData(USART2);
  Uart2_Get_Flag=1;
 }

 //溢出-如果發生溢出需要先讀SR,再讀DR寄存器則可清除不斷入中斷的問題[牛人說要這樣]
 if(USART_GetFlagStatus(USART2,USART_FLAG_ORE)==SET)
 {
  USART_ClearFlag(USART2,USART_FLAG_ORE); //讀SR其實就是清除標志
  USART_ReceiveData(USART2);    //讀DR
 }
}

然后在main里檢測Uart2_Get_Flag

if(Uart2_Get_Flag)
  {
   Uart2_Get_Flag=0;
   USART2_Puts("\r\n2獲取到串口2數據:");
   USART2_Putc(Uart2_Get_Data);
   USART2_Puts("\r\n");
  }
