單片機通過編程口與PLC通信

     MCS- 51單片機的串行口通信，每本單片機的書上都有介紹，不外乎I/O口的擴展、雙機通信、以及多處理器通信。因愛好PLC，且在某些時候需要將單片機與PLC進行通信，以獲取PLC內部的一些信息，監視PLC的運行。

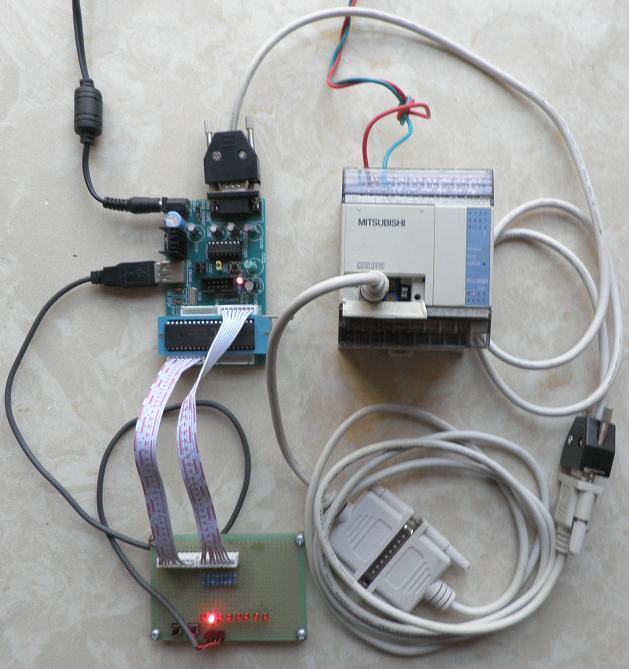

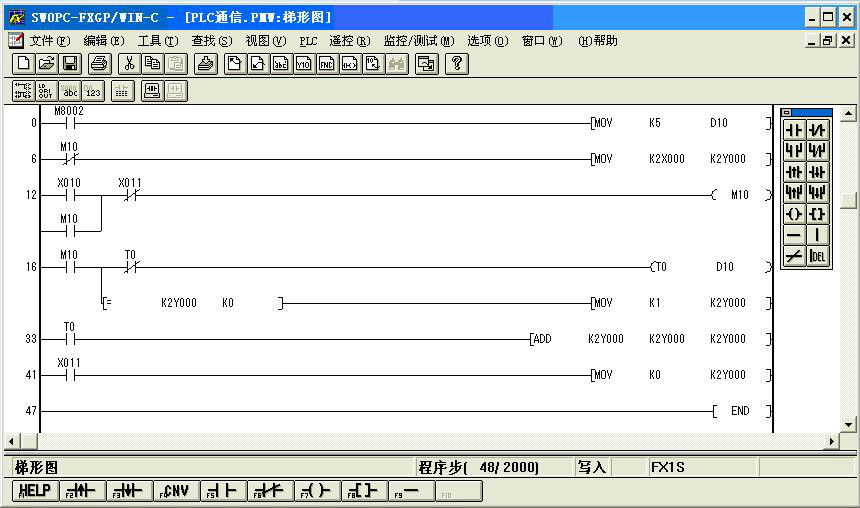

      PLC編程口有專門的通信協議，這里以三菱FX1S-20MR-001PLC為例作了個實驗。讓PLC運行如下圖的程序，由單片機外接的一個按鍵經單片機通信口通過編程口去啟動或停止PLC的某個動作。
