單片機驅動4相步進電機proteus仿真

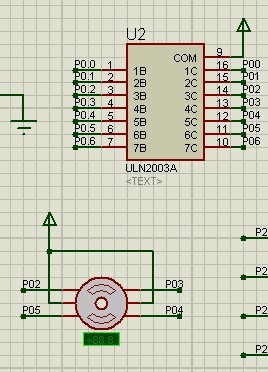

單片機IO驅動能力不夠，因此使用ULN2003驅動。

采用4相8拍驅動方式，步進電機在proteus里是motor-stepper,接法：中間引出接電源，其他腳順時針或逆時針接即可。

程序如下：

#include<reg52.h>
#define uchar unsigned char
#define uint unsigned int
void delay(uint a);
const uchar step_table[]={0x04,0x0c,0x08,0x18,0x10,0x30,0x20,0x24};//4相8拍方式
void main()
{
    uint i,j;
    j=300;
    while(j--)
    {
        for(i=0;i<8;i++)
        {
            P0=step_table[i];
            delay(1);
        }
    }
    while(1);
}
void delay(uint a)
{
    uint i,j;
    for(i=a;i>0;i--)
        for(j=122;j>0;j--);
}
