一、設備：FX1N
二、工具：網線、PLC下載線、小螺絲刀、電腦
三、設置變頻器參數：
PLC和變頻器之間進行通訊，通訊規格必須在變頻器的初始化中設定，如果沒有進行初始設定或有一個錯誤的設定，數據將不能進行傳輸。
|
參數號 |
名稱 |
設定值 |
說明 |
|
Pr.117 |
站號 |
0 |
設定變頻器站號為0 |
|
Pr.118 |
通訊速率 |
96 |
設定波特率為9600bps |
|
Pr.119 |
停止位長/數據位長 |
11 |
設定停止位2位，數據位7位 |
|
Pr.120 |
奇偶校驗有/無 |
2 |
設定為偶校驗 |
|
Pr.121 |
通訊再試次數 |
9999 |
即使發生通訊錯誤，變頻器也不停止 |
|
Pr.122 |
通訊校驗時間間隔 |
9999 |
通訊校驗終止 |
|
Pr.123 |
等待時間設定 |
9999 |
用通訊數據設定 |
|
Pr.124 |
CR,LF有/無選擇 |
0 |
選擇無CR，LF |
|
Pr.340 |
通訊啟動模式選擇 |
1 |
網絡運行模式 |
注：設置以上參數前先將Pr.160設置成0。如果要使用外部端子來控制變頻器的啟停，要將Pr.340設置成1，Pr.79設置成2，Pr.338設置成1。
四、連接變頻器與PLC
三菱D700系列變頻器PU端口：

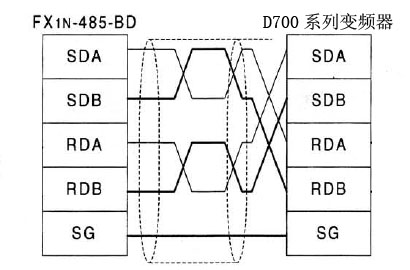

PLC與變頻器連接，兩對導線：
五、編寫PLC程序
