新的一年，開個好頭~K60涼在手里好多天了，好久沒弄了，今天又拿出來當寶貝似的玩了玩，搗鼓了一上午，有點小收獲，跟大家分享一下，因?yàn)橹皇且环N小技巧，所以就不單獨列入從零入手系列了。
其實以前看啟動代碼的時候就注意過這個，不過那時候沒親手試驗過，老覺著空有理論，然而不實踐一下怎么能行呢是吧，呵呵。其實現在發現好多人都有這個毛 病，覺著看那點東西就那么回事兒，小菜兒，往往就懶得去動手去驗證一下，個人覺著這個陋習不只是在剛?cè)腴T的人身上有體現，很多高手也有這個毛病。個人建議 下盡量去克服這個陋習（雖然我也有這個毛病，汗，正在改_ing），因?yàn)槲覀兏汶娮拥摹⒏愎こ痰牟痪褪强康膭?dòng)手能力嗎，咱靠著吃飯的家伙可不能冷落了它， 覺著有理的頂一個哈，哈哈~
下面進入正題，我們在通過MCG模塊設置系統時鐘的時候，往往無法去準確確定設置后系統的運行時鐘跟自己的設置是否對應。到這里可能會有人提出通過軟件延 時不斷翻轉某個IO狀態來驗證，好吧，我只能微微一笑了，呵呵~既然飛思卡爾給咱提供了方便的方式（不只是飛思卡爾，其實很多單片機都提供這個功能，這里 用飛思卡爾人家的東西就替人家吹吹吧），咱們何樂而不為呢。
K60（144pin的，因?yàn)橛行┬吞栍捎诠苣_數量限制，可能會被裁減掉，這里為了嚴謹提一下）提供了兩個復用IO管腳（PTA6和PTC3）用來輸出 trace_clock 和FB_Clock，其中trace_clock為調試用的跟蹤時鐘，通過軟件可以設置成為MCG_Clock_Out或者 Core_Clock/System_Clock（注意trace clock實際輸出為內部時鐘的2分頻）；FB_Clock為FlexBus clock即總線時鐘。文字啰嗦，下面還是上圖（管腳復用圖），呵呵~

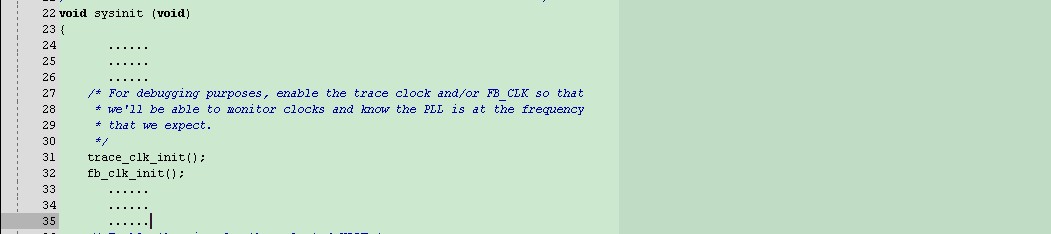

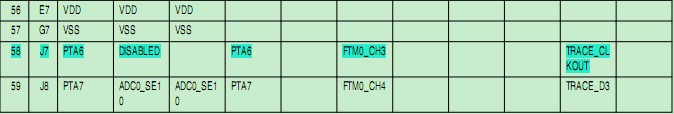

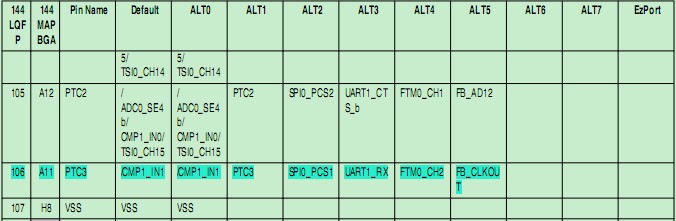

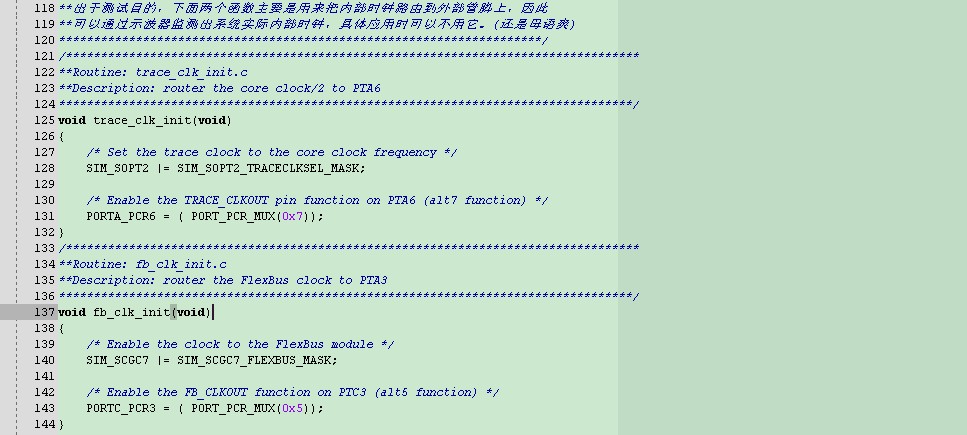

上面是硬件上的復用情況，可以看到，trace clock 為第七個復用功能（ALT7），F(xiàn)B_Clock為第五個復用功能（ALT5）�，F(xiàn)在硬件上的配置我們已經了然了，下面看看飛思卡爾官方給出的軟件上是怎 么實現的。這部分軟件需要到啟動代碼文件之一sysinit.c文件（這里再抱怨一下，飛思卡爾官方給出的太麻煩了，哎）里找到。在最后面可以看到兩個子 函數及在程序之中的調用，下圖：
軟件上如上圖所示設置之后就可以正常輸出了。在軟件MCG初始化里，我設置的內核時鐘為100MHz（所以trace clock為50MHz，上面有說到），總線時鐘為50MHz（FB_Clock），下面看下我照下來的波形（汗，用手機照的，效果一般，沒帶U盤沒法從 示波器里直接導出，湊合著先看著，下次一定不要忘了帶U盤啊，呵呵）：

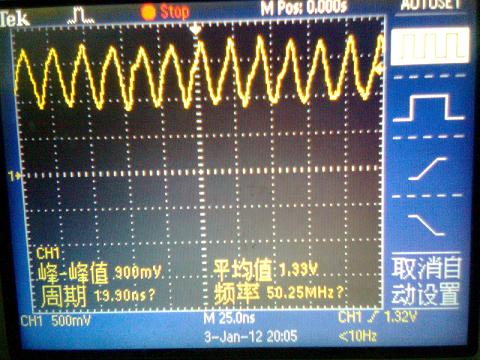

trace clock 波形圖
FB_Clock 波形圖
通過上面簡單的步驟就可以實現對K60內部時鐘的運行頻率驗證了，非常方便。不過從圖上看，波形有一定的直流分量，而且我測試過頻率越低，這個直流分量越小，沒想明白，希望有高手遇到過這個問題的指點一下，謝謝了。
