我也是一個 AD6 的初學者，雖然用了將近 2 年的 protel 99se，但是覺得自己的水平還是有限，作為學生，要提高真的不容易，只能慢慢的擴大自己的知識面，呵呵。最近有空， 看了幾十個配套視頻，了解了一下 protel 的升級版 Altium Designer6 的主要功能，發現這個 AD6 的功能實在強大，所以慢慢的開始學習，昨天學會了第一個小技巧，元件庫零件建立時可以使用其輔助工具快速的建立，特別適合集成 IC 等元件的建立，一個芯片有幾十個乃至幾百個引腳，如果用99se做元件，那是比較吃力的，現在東冬就針對一個簡單的 IC 庫文 件的建立做個示范，拋磚引玉，讓初學的新手有一個提示作用，高手看到了，如果覺得這個教程有問題的地方，請隨時提出，一邊修改完善，別讓東冬的教程沒有給新手提供幫助反而誤導大家，呵呵，下面我們正式進入教程：
以建立一個 STC12C2052AD單片機的原理圖元件為例，PCB 封裝建立以后講解：

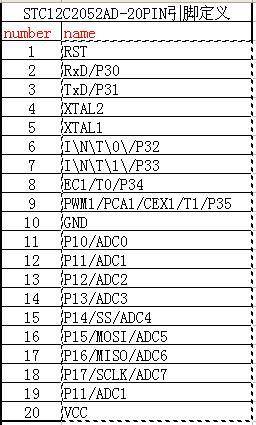

第一步：新建一個 Excel 工作表，按順序填入 STC12C2052AD-20P單片機的引腳編號 number 和引腳 名稱 name，如下圖 1：
可見這是一個帶有ad和pwm等功能的增強型51單片機，而且還是stc的國產貨。
圖 1

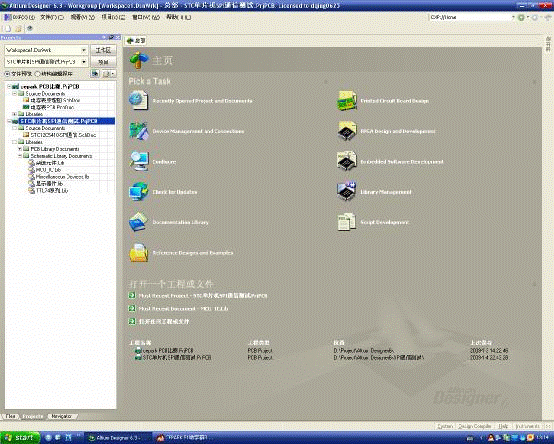

第二步：直接進入 AD6 的工作窗口，打開工作面板，如下圖 2:
圖 2

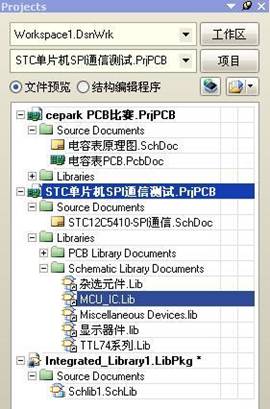

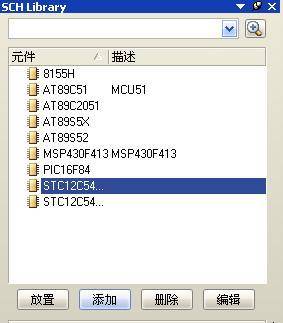

第三步：打開一個現成的原理圖庫文件，本教程以下圖 3 中的 MCU_IC.Lib 為例，打開后的效果見圖 4（不詳細說明怎么導入打開庫文件，請新手自己琢磨^_^）
圖 3

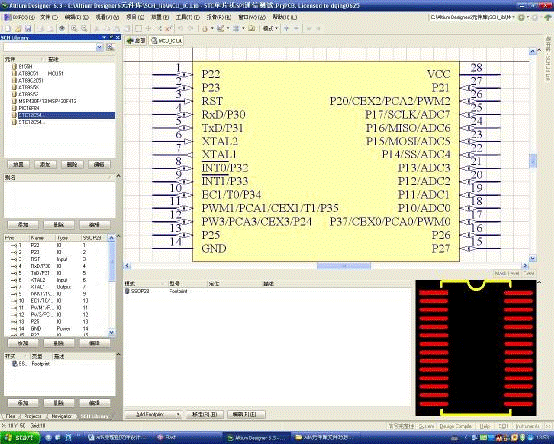

圖 4

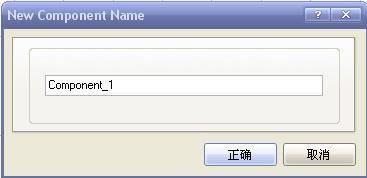

第 四 步：從上圖可以看到圖中顯示的就是東冬昨天晚上用輔 助工具建 立的STC12C5410AD-28P 的原理圖庫文件，點擊圖 3 左邊的元件“添加”，彈出窗口”New Compoment Name”, 如圖 5，輸入新建的元件名字“STC12C2052AD-20P”，然后“確定”彈出空白編輯窗口圖 6
圖 5

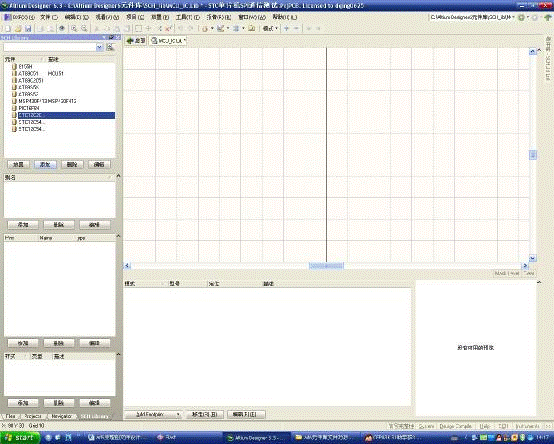

圖 6

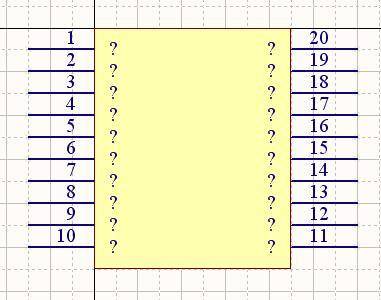

第五步：在編輯窗口放置一個矩形方塊圖（快捷鍵：P+R），擺放好引腳（快速引腳擺放見后面附 1）如下圖 7 所示

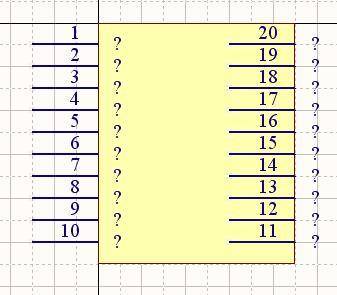

圖 7
我們?cè)?99SE 中建立新元件時，一般會修改一個引腳名稱，然后擺放一個引腳，或者引 腳全部擺放完了，然后再一個個的點擊修改引腳屬性，這樣做不但容易出錯，而且效率很低。從圖 7 看出，新建的元件擺放的引腳標號都是可以了，然后就是下一步關鍵的怎么一次性修改引腳名稱了^_^!
第六步：打開“SCHLIB list” 選項卡(一半處于窗口的左側或者右側，如果找不到“SCHLIB
list”，點擊串口右下方的“SCH”欄，然后在彈出的窗口選擇“SCHLIB list”即可)如圖 9，
圖 8
圖 9

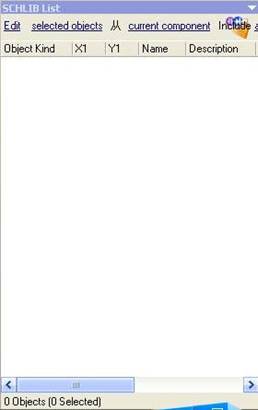

第七步：這時你會發現圖 9 中“SCHLIB list”中什么都沒有，這是因?yàn)槟銢]有選中元件引腳，選中所有引腳以后就會看到圖 10 元件的樣子和圖 11“SCHLIB list”的樣子^_^，我們 可以看到有許多個列相，第一列 Object Kind 是說明選中的部分是引腳 Pin，X1、Y1 是各個 引腳擺放的坐標，Orientation 是指各引腳的旋轉角度，Name 這就是我們需要修改的引腳名稱
圖 10，所有引腳被選中

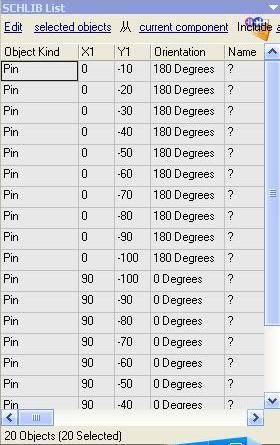

圖 11，顯示被選中引腳的屬性
第八步：選中圖 1Excel 中 name 列虛線框中的內容，然后“ctrl+c”復制，回到圖 11 的界面，和選中 Excel 中 name 的方法一樣，選中所有 Name 的“？”，然后“ctrl+v”所有的引 腳名稱就一次性編輯完成，如圖 12，13，14, 15，從左邊的的 SCH library 和右邊的 SCHLIB list，以及中間的元件圖中，都能看到引腳名稱不再是“？”，而是變成了 Excel 中對應的引腳名稱，最后只要做保存動作就可以把編輯好的元件存到自己的遠近庫，當然，我們還可 以在我這里添加上該元件的封裝，設置默認芯片代號，注釋，引腳信號類型等，這些請大家自己細究，這里不再詳述，請諒解！

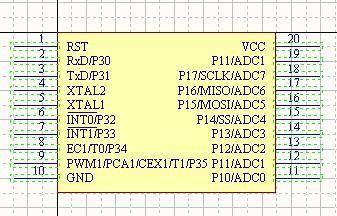

圖 12，編輯好的元件

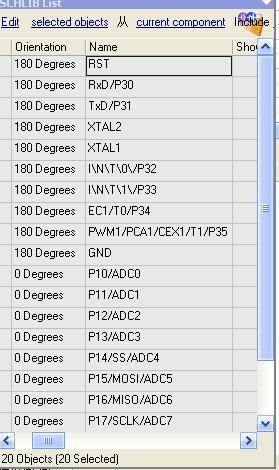

圖 13，黏貼了 name 以后的 SCHLIB list

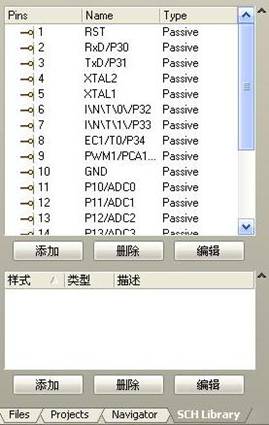

圖 14，從 SCH library 看到的引腳名稱

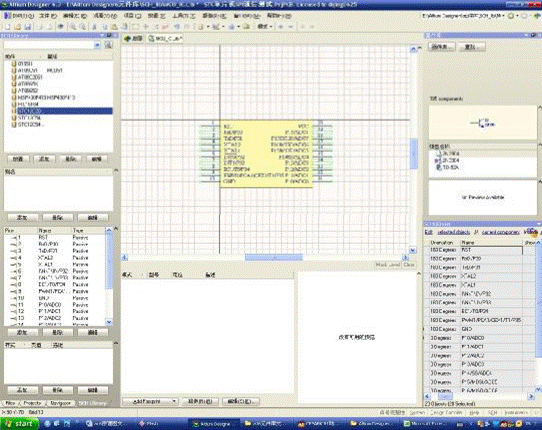

圖 15，窗口全景
第 9 步：然后點擊保存，添加對應的 PCB 封裝，設置元件屬性，最后再保存一次，就可以到
你自己的元件庫里面使用新建的封裝了，本教程主要介紹的是集成 IC，多引腳的情況下， 使用元件編輯輔助工具“SCHLIB list”的方法，此方法可以提高 SCH 集成 IC 建立的速度， 為電路設計提高效率，同時也可以使用“SCHLIB list”對元件庫的屬性進行方便的修改，避免了 99SE 中的出錯率。

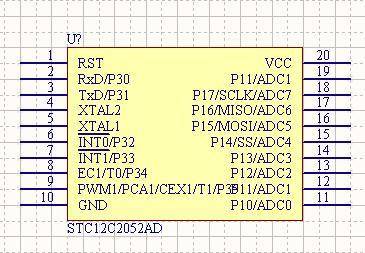

圖 16，放在 SCH 原理圖上的元件
附 1：如何快速的添加引腳

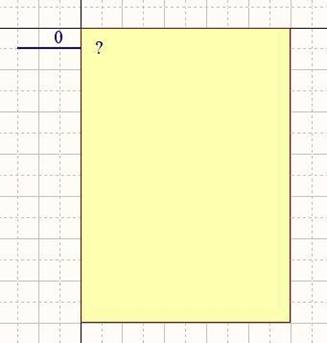

1．還是以本教程中的 STC12C2052AD 單片機為例，添加好IC矩形框以后，再添加一個引腳（快捷鍵 P+P）,然后放置到圖中任意位置，如附圖 1；
附圖 1
2.復制該引腳：選中該引腳，然后“ctrl+v”復制，接著刪除附圖 1 中的引腳 0；

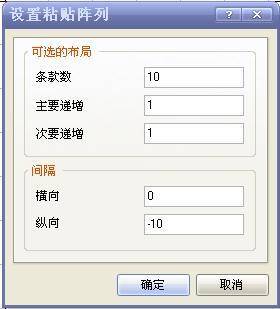

3.點擊菜單欄的“編輯（E）”，在下拉菜單中選擇“陣列式粘貼”，或者快捷鍵（E+Y）,會彈出一個“設置粘貼陣列”的窗口，如附圖 2 所示，其中的參數設置如下：
條款數：就是指你要陣列粘貼多少個被復制的部分（這里是引腳 PIN），我們選擇 10，是因?yàn)?STC12C2052AD 兩邊分別有 10 個 PIN， 主要遞增：就是 pin 屬性的 number，引腳標號，我們選 1
次要遞增：主要是 pin 屬性的 name，我們這里選擇的 pin 全是“？”，這個參數對遞增沒有影響橫向和縱向：就是陣列在排列時的方向，以鼠標點擊為坐標原點，橫向是正的，就是向右排列，負的向左排列；縱向正的就是向上，負的向下，數值就是代表步進長度，我們這里選擇是垂直向下以 10 為步進的排列，故填了 0，-10.
附圖 2

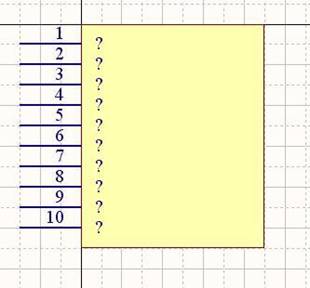

4.點擊確定，然后把鼠標移至附圖 1 引腳 0 的位置（引腳 0 已被刪除）。然后出現附圖 3 所示畫面：
附圖 3

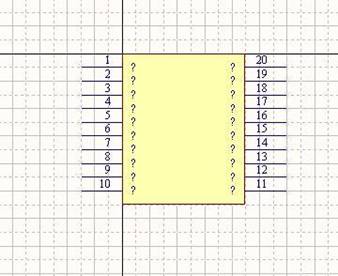

5.右邊引腳的擺放和左邊一樣，不過右邊引腳擺放前要復制引腳10，然后要修改附圖2的縱向參數，-10——》10，然后確定，并且要從方塊的右下方點擊鼠標，擺放后的圖像如附圖4
附圖 4
6.從附圖 4 看，右邊的引腳全部反向了，所以，我們做的最后一步就是選中右邊的引腳，然 后鼠標左鍵點住選中的引腳，按“X”左右鏡像，然后放置好右邊引腳，這樣就可以繼續前 面的元件編輯了，見附圖 5
附圖 5
注：這個教程算是初步結束了，東冬第一次做教程，這個STC12C2052AD單片機畫了 4 個多小時，從中讓自己也感覺到了做教程的不容易，想想以前看到的高手做的教程，他們確實花了很大的時間與勁力，感覺來之不易啊，呵呵！
東冬做教程是為了和大家交流學習，希望大家多多提意見，也希望大家多多支持http://www.torrancerestoration.com單片機教程網站，給我們提供平臺，為大家出力^_^！
以后在學習中還是出類似的教程小技巧（完整的還做不了，呵呵，實力有限），不過最近不能做了，等以后有空了一定繼續，希望大家支持^_^!
