74LS164花樣循環彩燈的proteus仿真和源程序

[復制鏈接]
ID:137190 發表于 2016-9-25 15:32 | 顯示全部樓層 |閱讀模式

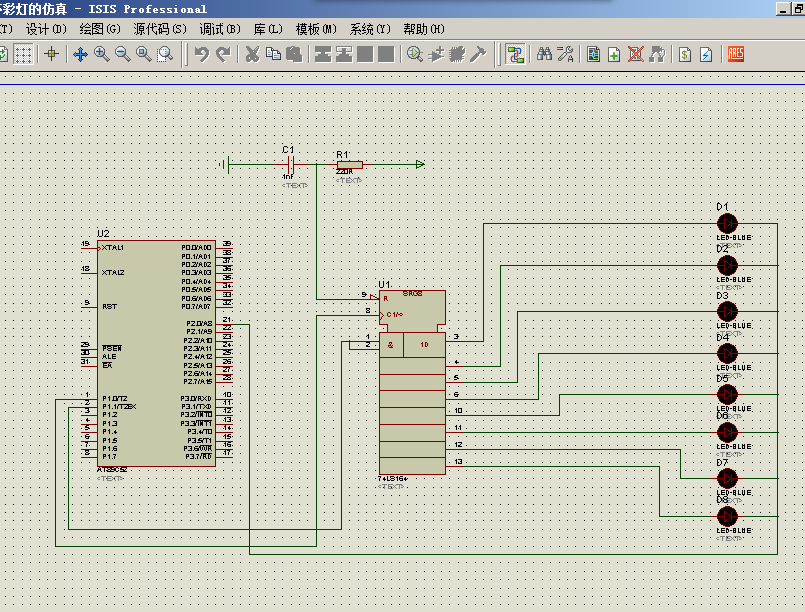

利用74LS164實現的花樣循環彩燈的仿真圖：

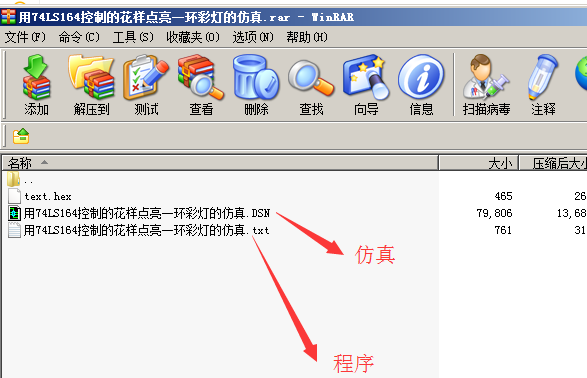

0.png 0.png 所有資料下載：
用74LS164控制的花樣點亮一環彩燈的仿真.rar (14.61 KB, 下載次數: 43)


源程序：
  1. #include<reg52.h>
  2. #include<intrins.h>

  4. sbit CLK=P1^0;
  5. sbit SDA=P1^1;
  6. sbit PLED=P2^0;

  8. void DelayUs2x(unsigned char t)
  9. {
  10.    while(t--);
  11. }
  12. void DelayMs(unsigned char t)
  13. {
  14.    while(t--)
  15.    {
  16.       DelayUs2x(245);
  17.           DelayUs2x(245);
  18.    }
  19. }

  21. void send(unsigned char a)
  22. {
  23.    unsigned char i;
  24.    for(i=0;i<8;i++)
  25.    {
  26.       if(_crol_(a,i)&0x80)
  27.             SDA=1;
  28.           else
  29.             SDA=0;
  30.           CLK=0;
  31.           CLK=1;
  32.    }
  33. }

  35. void main()
  36. {
  37.    unsigned char led,i;
  38.    PLED=0;
  39.    while(1)
  40.    {
  41.       led=0xff;
  42.           send(led);
  43.           DelayMs(100);
  44.           led=0x00;
  45.           send(led);
  46.           DelayMs(100);
  47.           send(led);
  48.           P1=led;
  49.           DelayMs(100);
  50.           led=0x03;
  51.           for(i=0;i<4;i++)
  52.           {
  53.              send(led);
  54.                  DelayMs(100);
  55.                  led=_crol_(led,2);
  56.           }
  57.    }
  58. }
復制代碼
