單片機中斷定時法處理按鍵和掃描數碼管源程序 注釋詳細 原理圖與Proteus仿真

[復制鏈接]
ID:161768 發表于 2017-5-7 22:39 | 顯示全部樓層 |閱讀模式

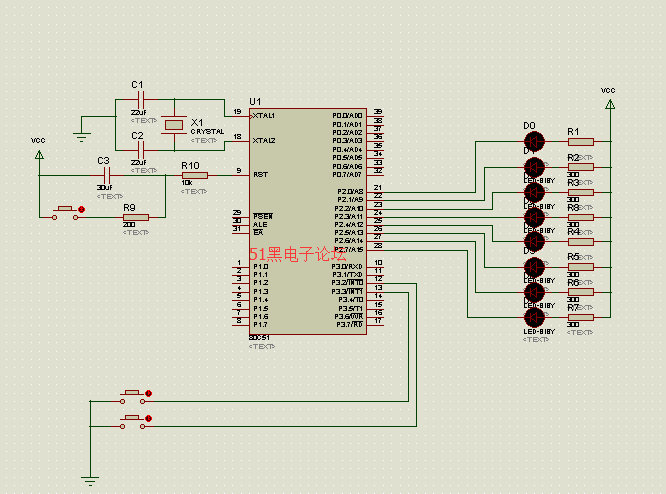

下面是中斷定時處理按鍵的proteus仿真原理圖（工程文件可到本帖附件中下載）：

單片機中斷定時處理按鍵源程序如下：
  1. //#include <reg51.h>
  2. # include <STC12C5A60S2.h>
  3. # define uchar unsigned char
  4. # define vtime        3000   //定時3ms，一幀8*3=24ms,頻率=40Hz
  5. //共陰數碼管段碼表
  6. uchar code distable[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};
  7. //位選碼表
  8. uchar  code numi[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};
  9. //顯示緩存
  10. uchar V_ram[]={1,2,3,4,5,6,7,8};
  11. uchar        wi=0;  //位選循環變量
  12. main()                                                 //m1:m0  00=標準；   01=推挽；   10=輸入；   11=開漏輸出
  13. {
  14.         //m1:m0  00=標準；   01=推挽；   10=輸入；   11=開漏輸出
  15.         P0M1 = 0X00;
  16.         P0M0 = 0Xff;
  17.         P2M1 = 0X00;
  18.         P2M0 = 0Xff; //設定P0,P2推挽輸出
  19.           TMOD = 0X01; //設定定時器0為16位計數方式
  20.           TH0 = (65536-vtime )/256;
  21.           TL0 = (65536-vtime )%256; //賦定時器0初值
  22.           ET0 = 1;  //開定時器0中斷
  23.           EA = 1;          //開總中斷
  24.            TR0 = 1;  //啟動定時器0計數

  26.         while(1);
  27. }

  29. void t0_isp() interrupt 1
  30. {
  31.         uchar dm,wx;
  32.           TH0 = (65536-vtime )/256;
  33.           TL0 = (65536-vtime )%256; //賦定時器0初值
  34.           dm=distable[V_ram[wi]];        //取顯示段碼
  35.          wx=numi[wi];                           //取位選碼
  36.         P2=0x00;                           //關顯示
  37.         P0=dm;                                   //段碼賦給P0口
  38.         P2=wx;                                   //點亮位選的那個數碼管
  39.         wi++;
  40.         if(wi==8)wi=0;
  41. }
  42.
復制代碼

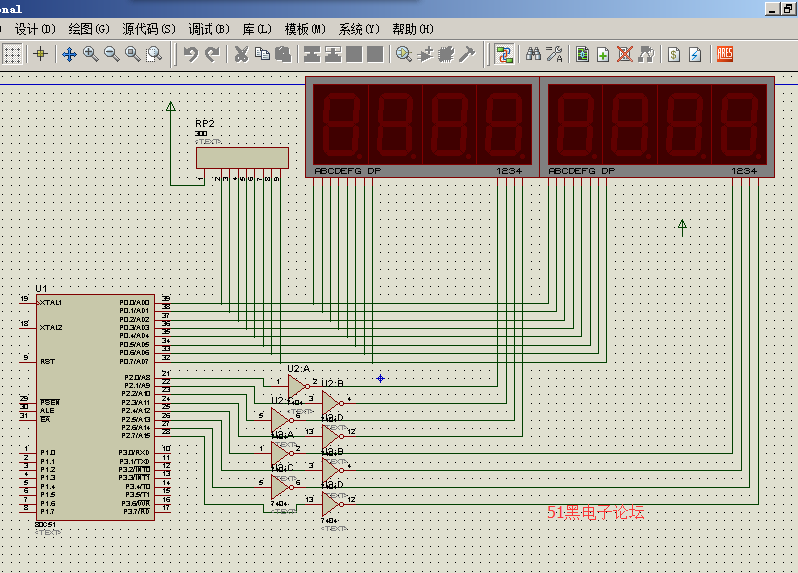

單片機中斷定時實現數碼管掃描原理圖：
  1. //#include <reg51.h>
  2. # include <STC12C5A60S2.h>
  3. # define uchar unsigned char
  4. # define vtime        3000   //定時3ms，一幀8*3=24ms,頻率=40Hz
  5. //共陰數碼管段碼表
  6. uchar code distable[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};
  7. //位選碼表
  8. uchar  code numi[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};
  9. //顯示緩存
  10. uchar V_ram[]={1,2,3,4,5,6,7,8};
  11. uchar        wi=0;  //位選循環變量
  12. main()                                                 //m1:m0  00=標準；   01=推挽；   10=輸入；   11=開漏輸出
  13. {
  14.         //m1:m0  00=標準；   01=推挽；   10=輸入；   11=開漏輸出
  15.         P0M1 = 0X00;
  16.         P0M0 = 0Xff;
  17.         P2M1 = 0X00;
  18.         P2M0 = 0Xff; //設定P0,P2推挽輸出
  19.           TMOD = 0X01; //設定定時器0為16位計數方式
  20.           TH0 = (65536-vtime )/256;
  21.           TL0 = (65536-vtime )%256; //賦定時器0初值
  22.           ET0 = 1;  //開定時器0中斷
  23.           EA = 1;          //開總中斷
  24.            TR0 = 1;  //啟動定時器0計數

  26.         while(1);
  27. }

  29. void t0_isp() interrupt 1
  30. {
  31.         uchar dm,wx;
  32.           TH0 = (65536-vtime )/256;
  33.           TL0 = (65536-vtime )%256; //賦定時器0初值
  34.           dm=distable[V_ram[wi]];        //取顯示段碼
  35.          wx=numi[wi];                           //取位選碼
  36.         P2=0x00;                           //關顯示
  37.         P0=dm;                                   //段碼賦給P0口
  38.         P2=wx;                                   //點亮位選的那個數碼管


  41. …………限于本文篇幅 余下代碼請從51黑下載附件…………
  42.
復制代碼


最后給大家分享一些我們老師給的一些經典的單片機程序源碼， 一共有十多個.都有詳細的注釋，然大家快速的理解每一行代碼的意思。而且有proteus仿真原理圖。大家可以直接驗證程序的對錯.


本系列所有源碼打包下載地址（含proteus仿真工程文件和源程序）：
http://www.torrancerestoration.com/bbs/dpj-82474-1.html

本例程下載：
中斷定時keytest.rar (52.86 KB, 下載次數: 30)
中斷定時scan_seg.rar (52.94 KB, 下載次數: 26)
