9針串行口的引腳功能：
針腳 功能 針腳 功能
1 載波檢測(DCD)
2 接受數據(RXD)
3 發(fā)出數據(TXD)
4 數據終端準備好(DTR)
5 信號地線(SG)
6 數據準備好(DSR)
7 請求發(fā)送(RTS)
8 清除發(fā)送(CTS)
9 振鈴指示(RI)
計算機串行口的典型是RS-232C及其兼容接口，串口引腳有9針和25針兩類。25針串行口具有20mA電流環(huán)接口功能，用9、11、18、25針來實現。

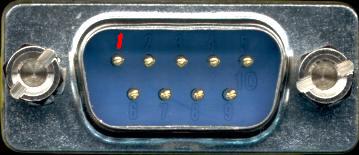

下面是個9針串口的外觀圖
9針串口引腳圖
