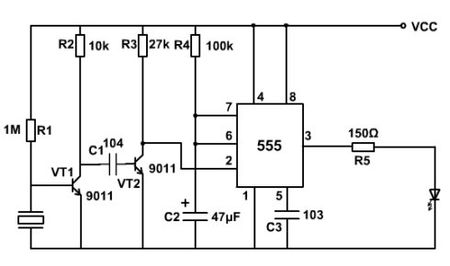

電路工作原理分析：全電路由聲控信號輸入及放大電路與延時控制電路組成。
電路中,VT1、VT2與R1及壓電陶瓷片組成聲控信號輸入與放大電路。當壓電陶瓷接收到一定強度的聲信號后，他會將其轉變?yōu)槲⑷醯碾娦盘?hào)，這一電信號加至VT1的基極，由VT1進行放大。由VT1放大后的信號經C1耦合至VT2，進行進一步的放大。當壓電陶瓷接收到的聲信號足夠強時，經過兩級晶體管放大電路的放大，就會在VT2的集電極輸出幅度較大的脈沖信號。當信號的脈沖下降沿到來時，由555組成的單穩態電路就會被觸發，發光二極管發光。
555與R4、C2組成單穩態電路，一方面輸出觸發信號，使發光二極管發光；另一方面組成延時控制電路，當?shù)竭_(dá)預定的時間后輸出控制信號使發光二極管熄滅。
如果要控制大功率設備，可以在發光二極管前加一三極管，驅動繼電器，或直接驅動可控硅。
