一個簡單自激振蕩器電路分析

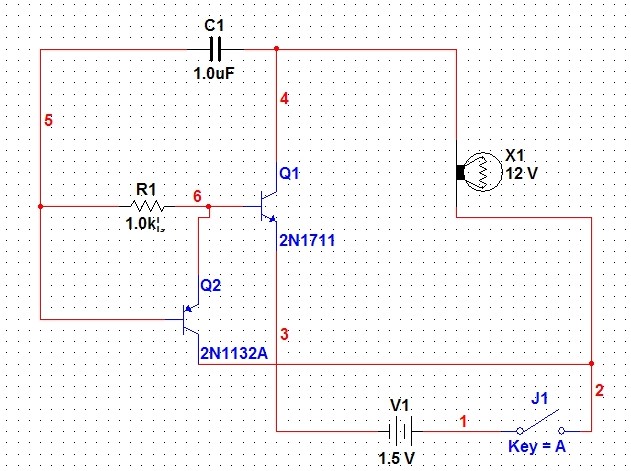

圖中用燈泡代表喇叭.
當開關按下，電流從X1-->C1--->R1--->Q1基極--->Q1--->發射極---->負  這個路徑向電容充電,由于電容一開始電壓不能突變,電容開始瞬間左邊直接等于電壓電壓1.5V  相當于短路. Q2基極此時為高電平截止,隨著電容充電電流的減少,C1左邊電壓變成負電，Q1截止，此時電容開始放電，放電回路分2路：第一：C1---->X1----->Q2集電極------>Q2基極。第二:C1----->X1------>Q2集電極------>Q2發射極------>Q1基極------->Q1發射極------>負.一旦放電完畢，Q1又開始導通，就出現發聲現象.

注：仿真軟件局限性：開關閉合是，仿真軟件只認為有直流信號，導致仿真失效.
        PNP三極管正向?qū)�通電阻小，反向�(qū)�通電阻大�?/p>
