main函數：
/*

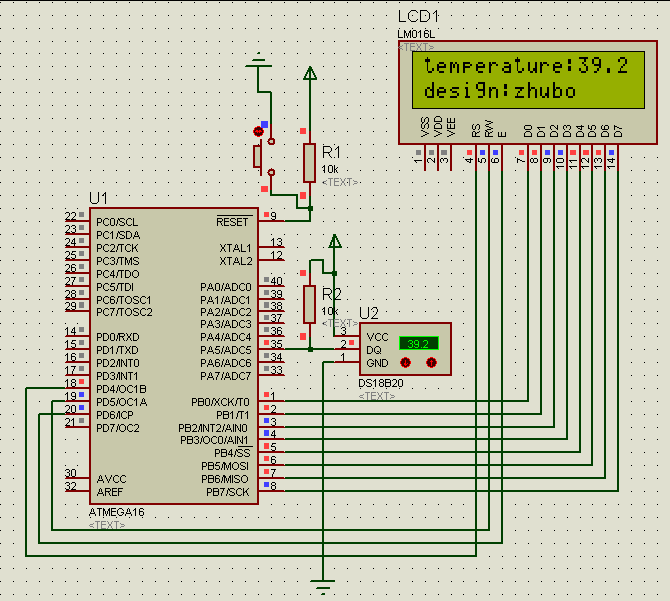

程序功能：18B20測溫結果在1602液晶上顯示
作者：朱波
時間：2012年1月31日
說明：PA5為輸入端口
18B20參數:測溫范圍:-55~+125℃,在-10~+85℃精確度為±5
通信方式：?jiǎn)慰偩�
*/
#include <iom16v.h>
#include <macros.h>
#include "delay.h"
#include "display.h"
#include "18B20.h"
#define uchar unsigned char
#define uint unsigned int
uint temperture;
void main()
{
LCD_init();//1602液晶初始化
while(1)
{
temperture=readTempDS18B20();
display();//調用顯示函數
}
}
18B20.c：
#include <iom16v.h>
#include <macros.h>
#include"18B20.h"
#define uchar unsigned char
#define uint unsigned int
//開發板上是對PA5進行操作
#define DQ_IN DDRA&=~BIT(5)
#define DQ_OUT DDRA|=BIT(5)
#define DQ_SET PORTA|=BIT(5)
#define DQ_CLR PORTA&=~BIT(5)
#define DQ_R PINA&BIT(5)
//DS18B20初始化程序
uchar ds18b20_reset()
{
unsigned char errTime=0;//用于循環計數
DQ_OUT;//先設置成輸出
DQ_CLR;//總線拉低
Delay_Us(500);//保持500us(最小為480us,最大為960us)
DQ_IN;//1
_NOP();
while(DQ_R)//探測IO引腳上是上升沿
{
Delay_Us(6);//5.15us
errTime++;
if(errTime>20)
return(0x00); //如果等待大于約 5.15us*20就返回0x00，報告復位失�。▽�(shí)際上只要等待15-60us）
}
errTime=0;
while(!(DQ_R))//注意(DQ_R)與DQ_R不同
{
Delay_Us(6);//5.15us
errTime++;
if(errTime>50)
return(0x00); //如果等待大于約 5.15us*50就返回0x00，報告復位失敗（實際上只要等待60-240us）
}
return(0xff);
}
void ds18b20_write_byte(uchar value)//18B20寫一個字節的程序
{
uchar i;
for(i=0;i<8;i++)//1個字節有8位,1位1位的傳輸
{
DQ_OUT;//先設置成輸出
DQ_CLR;//總線拉低
Delay_Us(10);//按照寫1時序,在15us中完成所以延時10us
if(value&0x01)//判斷此時寫入的值是1還是0
{
DQ_SET;//如果是1,總線拉高,使得18B20能采樣
}
else DQ_CLR;
Delay_Us(100);//如果是0(低電平)就不用管，繼續延時(15+15+30=60us,100us足夠)
DQ_SET;//釋放總線
value=value>>1;//每次傳輸完后移位
}
}
uint ds18b20_read_byte(void)//18B20讀一個字節的程序
{
uint i,value;
for(i=0;i<8;i++)
{
value=value>>1;//移位,最后一次讀正好是最高位
DQ_OUT;//先設置成輸出
DQ_CLR;//總線拉低
Delay_Us(10);//>1us,<15us控制器讀1時序
DQ_SET;//總線釋放準備采樣
DQ_IN;//采樣,設置成輸入
if(DQ_R)//如果讀到的值是1
{
value|=0x80;//從低位開始讀取
}
Delay_Us(50);//>45us
}
return value;
}
//讀取溫度值先讀取暫存器的值在進行溫度轉換否則會意外出錯
unsigned int readTempDS18B20(void)
{
unsigned char tempL,tempH;
unsigned int temp;
//開始讀取溫度
ds18b20_reset();//18B20復位
ds18b20_write_byte(0xcc);//跳過ROM
ds18b20_write_byte(0xbe);//命令讀取暫存器
tempL=ds18b20_read_byte();//從暫存器中讀取數據
tempH=ds18b20_read_byte();//從暫存器中讀取數據
temp=(tempH<<8)|tempL;//總值為高位*256+低位
temp=temp*0.625;//為了保留1位小數,最小單位為0.0625
ds18b20_reset();//18B20初始化
ds18b20_write_byte(0xcc);//對ROM進行操作,因?yàn)橹唤恿?個器件所以寫跳過指令
ds18b20_write_byte(0x44);//啟動溫度轉換
Delay_ms(1);//給硬件一點時間讓其進行轉換
return(temp);
}
--------------------------------------------------------
display.c：
#include <iom16v.h>
#include <macros.h>
#include"display.h"
#define uchar unsigned char
#define uint unsigned int
uchar table1[]="0123456789";
uchar table2[]="design:zhubo";
uchar table3[]="temperature:";
uchar table4[]=".";
extern int temperture;
void delay(unsigned int ms)
{
unsigned int i,j;
for(i=0;i<ms;i++)
{
for(j=0;j<1141;j++);
}
}
void write_com(uchar com)
{
PORTD&=~BIT(4);
PORTD&=~BIT(5);
PORTB=com;
PORTD|=BIT(6);
delay(1);
PORTD&=~BIT(6);
}
void write_dat(uchar dat)
{
PORTD|=BIT(4);
PORTD&=~BIT(5);
PORTB=dat;
PORTD|=BIT(6);
delay(1);
PORTD&=~BIT(6);
}
void LCD_init()
{
DDRB=0XFF;
DDRD|=BIT(4)|BIT(5)|BIT(6);
PORTD&=~BIT(6);
write_com(0X38);
delay(5);
write_com(0X01);
delay(5);
write_com(0X0C);
delay(5);
write_com(0X06);
delay(5);
}
void display()
{
uint i;
write_com(0X80+0);
delay(5);
for(i=0;i<12;i++)
{
write_dat(table3[i]);
delay(5);
}
write_com(0X80+12);
delay(5);
write_dat(table1[temperture/100%10]);
delay(5);
write_com(0X80+13);
delay(5);
write_dat(table1[temperture/10%10]);
delay(5);
write_com(0X80+14);
delay(5);
write_dat(table4[0]);
delay(5);
write_com(0X80+15);
delay(5);
write_dat(table1[temperture%10]);
delay(5);
write_com(0X80+0X40);
delay(5);
for(i=0;i<12;i++)
{
write_dat(table2[i]);
delay(5);
}
}
--------------------------------------------------------
接口函數：
18B20.h：
#define uchar unsigned char
#define uint unsigned int
extern uchar ds18b20_reset();
extern void ds18b20_write_byte(uchar value);
extern uint ds18b20_read_byte(void);
extern uint readTempDS18B20(void);
display.h：
#define uchar unsigned char
#define uint unsigned int
#ifndef display_h
#define display_h
extern void write_com(uchar com);
extern void write_dat(uchar dat);
extern void LCD_init();
extern void display();
extern uchar table[];
#endif
delay.h：
/**************************************************************
**函數功能:延時1us
**輸入?yún)?shù):無
**返回值:無
**在本函數外定義變量:無
**調用的函數:NOP()
**************************************************************/
void Delay_1us(void);
/**************************************************************
**函數功能:us級延時
**輸入?yún)?shù):xus:延時us數
**返回值:無
**在本函數外定義變量:無
**調用的函數:Delay_1us()
**************************************************************/
void Delay_Us(unsigned int xus);
/**************************************************************
**函數功能:延時1ms
**輸入?yún)?shù):無
**返回值:無
**在本函數外定義變量:無
**調用的函數:NOP()
**************************************************************/
void Delay_1ms(void);
/**************************************************************
**函數功能:ms級延時
**輸入?yún)?shù):xms:延時ms數
**返回值:無
**在本函數外定義變量:無
**調用的函數:Delay_1ms()
**************************************************************/
void Delay_ms(unsigned int xms);
/**************************************************************
**函數功能:10us級延時
**輸入?yún)?shù):x10us:延時x10us數
**返回值:無
**在本函數外定義變量:無
**調用的函數:無
**************************************************************/
void Delay10us(int x10us);
void Delay_1us()
{
unsigned char t=2;
t--;
}
void Delay_Us(unsigned int xus)
{
while (xus--)
Delay_1us();
}
void Delay_1ms(void)
{
unsigned int i;
for(i=0;i<1142;i++)
;
}
void Delay_ms(unsigned int x)
{
int i,j; //variable:declare int
for(i=0; i<x; i++)
for(j=0; j<498;j++)
{
NOP();
NOP();
NOP();
NOP();
NOP();
NOP();
NOP();
NOP();
NOP();
}
}
void Delay10us(int x10us)//crystal=8MHz
{
int i;int j; //variable:declare int
for(i=0; i<x10us; i++)
{
for(j=0;j<2;j++)
{
NOP();
NOP();
NOP();
}
}
}
