電腦串口控制繼電器，顧名思義：就是利用電腦的串口對繼電器進行“吸和”，“斷開”的控制。進而利用繼電器的常開或者常閉觸點去控制各種用電器，設備的“開”與“關”。它分為上位機和下位機。上位機就是，電腦用來控制和利用串口與下位機通信的專用軟件。這種軟件通常用VB編寫。下位機就是，利用單片機以及它外圍的一些電路（電源電路，串口通信電路，繼電器驅動電路，等等）共同構成了下位機。也就是說，上位機是軟件，下位機是硬件。
我做的這個電腦串口控制繼電器，主控芯片是AVR的單片機，型號為ATtiny2313。此外還有，74LS373，ULN2003，MAX232。這個東西我用了一個多星期的時間才把它給完全搞好。期間經歷了很多次失敗，但每一次失敗我都去總結經驗，教訓。經過了大量的試驗，看了很多資料，最后，我終于成功了！其中的滋味，只有自己才知道。

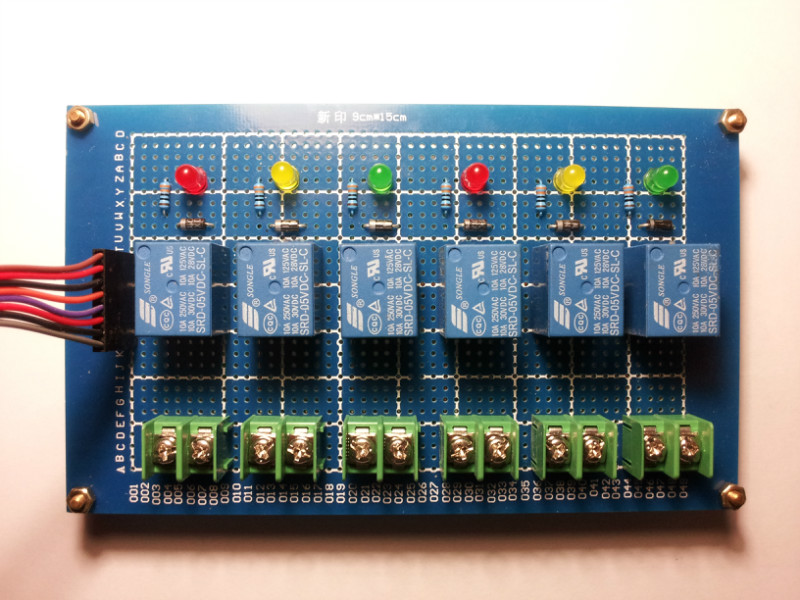

下位機控制板做的很小，集成了9個芯片，還有其它的一些電子元器件。整個板子做的很緊湊，但很整齊。一共24路繼電器控制。共需要4塊板子，每一路為6個繼電器。我只做了一路，因?yàn)闆]有那么多的繼電器和相關的電子元件。
不成功的主要原因有以下三點：
第一，熔絲位沒有設置好。正確的熔絲位是E4，CB，F(xiàn)F。這一點，是花了我最長的時間和最多金錢的地方。AVR的熔絲位設置問題，簡直對于一個初學者來說，就是一場惡夢！搞不好，芯片會永遠的鎖死，沒有專門的設備是無法進行修復的，有的連修復也不能修復了。熔絲低位的設置如果是設置錯誤了，還可以解救，解救辦法網上有很多，在這就不多說了。但是，如果是熔絲高位設置錯了，那就可能沒有辦法了，最起碼，對于向我們這樣的電子愛好者，是沒有任何辦法的，只能認倒霉了。但是，熔絲位設置錯了，也是一種寶貴的財富哦。因?yàn)椋覀冏钇鸫a知道這樣設置熔絲位是不對的，會造成嚴重的后果。以后就不這樣設置了，吃一塹長一智。
第二，實物必須要用RS232串口通信芯片（因仿真上可不用這個串口通信芯片，我故認為實物就不需要用了，后來做好實物且試驗后，發現不能和上位機通信）。RS232的11腳接單片機的第3腳，RS232的12腳接單片機的第2腳。
第三，USB轉串口線，有問題。后來買了個好的（60元一個，工業級，型號為ECS8403，下圖中，藍色的那一根USB轉串口線就是。淘寶購買。先前用的也是淘寶上賣的那種幾塊錢到幾十塊錢一個的USB轉串口線，這種線根本不能正常使用，經常出現通信故障。下圖中，那個黑色的外殼，上面寫著USB的就是我先前用的那個，不過里面已經脫胎換骨了，廢物利用，呵呵）。
廢話少說，上圖看看吧：
