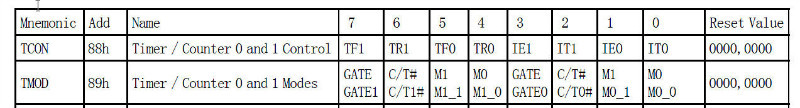

特殊功能寄存器如下
使用TCON和TMOD
TF：溢出標志 為1時表示溢出 需要手工置0
TR：開始計時 為1開始 為0停止
M1，M0 ：工作模式 01為模式1 //16位 65536
GATE門暫不使用 置0
C/T：定時/計數
TH0,TL0：定時器0初始值
方法：
1、設定TMOD
2、設定初始值TH TL
3、設定TCON 開始計時
實例：共陽七段數碼管0-F循環顯示延時1s
七段共陽數碼管真值表
const uint8 ledcode[]={
0xC0, // 0
0xF9, // 1
0xA4, // 2
0xB0, // 3
0x99, // 4
0x92, // 5
0x82, // 6
0xF8, // 7
0x80, // 8
0x90, // 9
0x88, // A
0x83, // B
0xC6, // C
0xA1, // D
0x86, // E
0x8E // F
};
延時1s計算
溢出20次 每次50ms
TH0 TL0計算：
65536-（（0.05x11059200）/12）=0x4c00 TH0=0x4c TL0=0x00
#include<reg52.h>
typedef unsigned char uint8;
typedef unsigned int uint16;
sbit en=P1^7;
const uint8 ledcode[]={
0xC0, // 0
0xF9, // 1
0xA4, // 2
0xB0, // 3
0x99, // 4
0x92, // 5
0x82, // 6
0xF8, // 7
0x80, // 8
0x90, // 9
0x88, // A
0x83, // B
0xC6, // C
0xA1, // D
0x86, // E
0x8E // F
};
uint8 i,j;
main()
{
i=0;
j=0;
TMOD=0x01;
TH0=0x4c;
TL0=0x00;
TR0=1;
en=0;
while(1)
{
if (TF0==1) //如果溢出
{
TH0=0x4c;
TL0=0x00;
TF0=0; //重新設定初始值 恢復狀態
i++;
}
if(i==20)
{
i=0;
P2=ledcode[j]&0x7f;
j++;
}
if(j==16)
{
j=0;
}
}
}

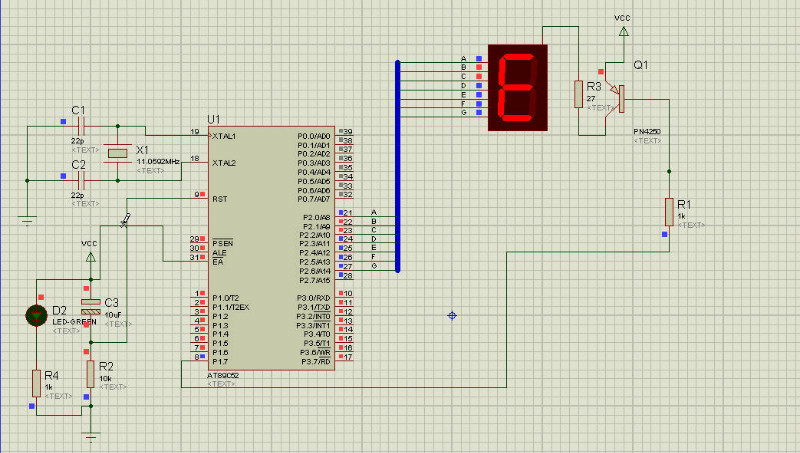

仿真:
