STM32自帶PWM輸出實驗

作者:佚名   來源:本站原創   點擊數:  更新時間:2013年10月21日   【字體:
#include <stm32f10x_lib.h>
#include "sys.h"
#include "delay.h"
#include "usart.h"

#define LED0_val TIM3->CCR2


void PWM_init(u16 arr,u16 psc)
{
  RCC->APB1ENR|=1<<1;                 //TIM3時鐘使能
  GPIOA->CRH&=0xfffffff0;                //PA8
  GPIOA->CRH|=0x00000004;          //PA8   浮空輸入
  GPIOA->CRL&=0x0fffffff;
  GPIOA->CRL|=0xB0000000;         //PA7復用輸出
  GPIOA->ODR|=1<<7;                     //PA7上啦
  TIM3->ARR=arr;                            //設置重裝載值
  TIM3->PSC=psc;                            //設置預分頻系數
  TIM3->CCMR1|=7<<12;                 //CH2  PWM2模式
  TIM3->CCMR1|=1<<11;                //CH2預裝載使能
  TIM3->CCER|=1<<4;                     //OC2輸出使能
  TIM3->CR1|=0x0080;                      //ARPE使能
  TIM3->CR1|=0x01;                       //使能定時器3
}

int main(void)
{
 u16 pwm=0;
 u8 dir=1;
Stm32_Clock_Init(9);
delay_init(72);
uart_init(72,9600);
PWM_init(900,0);                   //頻率72000/900    80KHZ

while(1)
{
delay_ms(10);
if(dir)pwm++;
else pwm--;
if(pwm>300)dir=0;
if(pwm==0)dir=1;
LED0_val=pwm;
}
}


void PWM_init(u16 arr,u16 psc)函數解析:
 GPIOA->CRL&=0x0fffffff;
 GPIOA->CRL|=0xB0000000;    //PA7復用輸出   因為TIM3_CH2 通道是I/O口復用的形式連接到PA7上的
TIM3->ARR;                     //設置自動重裝載值
TIM3->PSC;                   //設置分頻系數
TIM3->CCMR1|=7<<12;          //CH2  PWM2模式

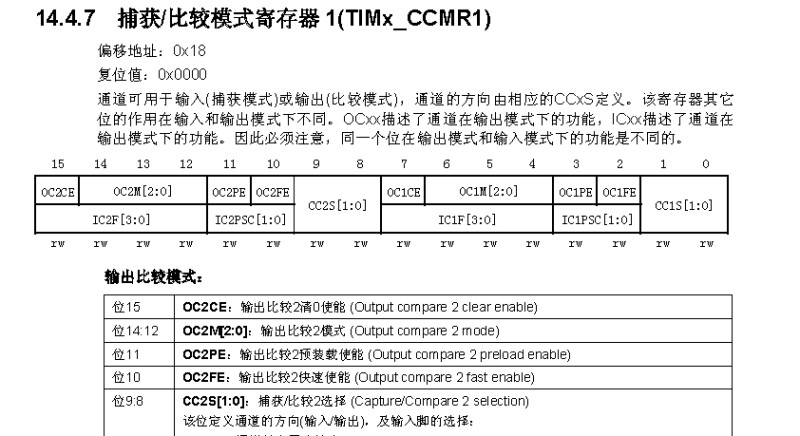

                                                  CCMR1用于控制CH1 和CH2通道






由于7=0x111;

所以OC1M[2:0]為

111:PWM模式2- 在向上計數時,一旦TIMx_CNT<TIMx_CCR1時通道1為無效電平,否則為有效電平;在向下計數時,一旦TIMx_CNT>TIMx_CCR1時通道1為有效電平,否則為無效電平。
默認為高電平有效


計數模式是  TIM3_CR1 中 位4決定
                        位4                      0:計數器向上計數; 1:計數器向下計數。
 默認為向上計數模式
定時器的值從0-----> TIM->ARR  到自動裝載值 循環變化
//---------------------------------------------------------------------------------------
  TIM3->CCMR1|=1<<11;                //CH2預裝載使能
  TIM3->CCER|=1<<4;                     //OC2輸出使能



 CC2E:輸入/捕獲1輸出使能 (Capture/Compare 1 output enable)
 CC2通道配置為輸出: 0: 關閉- OC1禁止輸出。 1: 開啟- OC2信號輸出到對應的輸出引腳。
CC2通道配置為輸入: 該位決定了計數器的值是否能捕獲入TIMx_CCR1寄存器。 0:捕獲禁止; 0:捕獲使能。


 TIM3->CR1|=0x0080;                      //ARPE使能

ARPE:自動重裝載預裝載允許位 (Auto-reload preload enable)
 0:TIMx_ARR寄存器沒有緩沖; 1:TIMx_ARR寄存器被裝入緩沖器。

//



還有一篇我發布的是定時器產生的pwm: http://www.torrancerestoration.com/mcu/2125.html
