前言：
雖然一路坎坷，但經過近半年的不懈努力，我終于完成了本人在上海大學申報的創新項目——智能手機遙控電燈研究，在此感謝那些給予過我?guī)椭娜�，特別感謝老爸給予的技術上的幫助。
好東西自然不能獨享，為了讓大家也能體驗一下集物聯網、智能家居和一大堆現代科技名詞為一體的現代化居家生活，所以決定發一篇教程，幫助大家用手機來遙控電燈（高手請繞道）。
吐槽一下:上海大學校級創新項目經費3000元，武漢大學1000
廢話不多說了，正文開始：
開發環境：
采用AVR128單片機，C語言編寫程序，avrstudio4setup.exe4.19 + WinAVR-20100110-install.exe + vr-toolchain編輯、編譯、仿真。
所需器材：

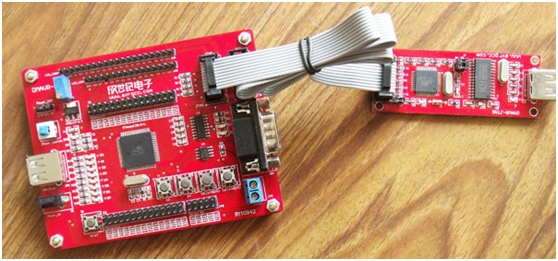

1.USB接口JTAG仿真器+AVR128單片機（用jtag連接電腦后將后文中的C程序代碼通過avrstudio4這個軟件燒寫進單片機的CPU中，至于avrstudio4的使用說明網上有很多，這里不再說明）：
2.SRD-5VDC-SL-C 1路 5V繼電器驅動模塊 ：

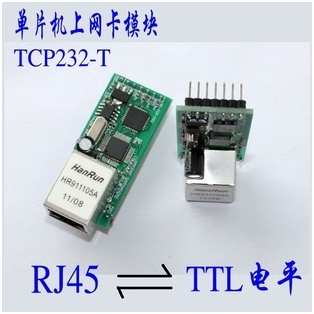

3.TCP232-T 串口轉以太網雙向以太網轉串口TCP，IP轉串口、RJ45轉TTL。

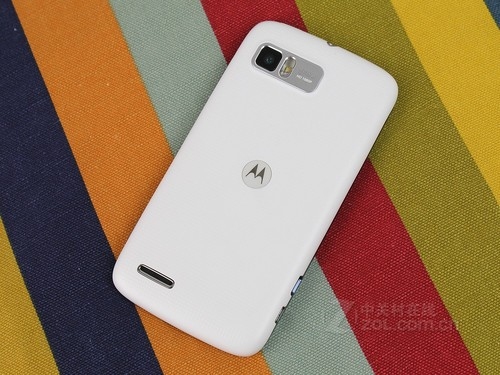

4.智能手機一部
5.電燈....
1、系統設計：
智能家居物聯網控制器
1.AVR128 PORTD， 操作繼電器模塊（后文有開發板和繼電器的原理圖，及連接方式）
2.AVR128 Usart0 與TCP232-T通訊，接收指令轉換PORTD電平
3.繼電器模塊， 實現火線通斷控制，進一部控制電器設備，本例控制電燈
4.TCP232-T模塊，實現串行通訊與TCP通訊的通明傳輸。工作模式為Client，TCP協議，主動連接遠程服務器。接收AVR128的指令，
遙控端
智能手機，通過WEB網頁或者應用軟件控制遠程電燈
2、指令協議（由遙控端發送到服務器，再由服務器廣播到TCP232-T模塊，再由單片機進行接下來的控制繼電器部分,最后達到控制電燈的目的）
1.開燈指令：1212140400DBBF PORTD輸出低電平，繼電器模塊獲得低電位，常開狀態轉換為閉合狀態
2.關燈指令：12121404FF9BFF PORTD輸出低電平，繼電器模塊獲得低電位，常開狀態轉換為閉合狀態
3.查詢燈狀態指令：12121404AAxxxx 獲取PORTD狀態并返回。
其中12121404為本例標識。TCP232-T模塊成功連接服務端后，發送設備設備標識。 本例為12121404,控制指令以12121404起頭。
十六進制
實例
發送1212140400DBBF
其中12121404為標識，00為開燈指令，DBBF為CRC檢驗碼（用來檢驗控制端發送的16進制代碼和服務器端收到的16進制代碼是否相同，詳見后文的C程序代碼）
控制器返回[123.4.244.144:20108] 45
其中123.4.244.144為控制器IP地址，20108為控制器TCP端口，45表示指令格式正確，并被正確執行
控制器返回[123.4.244.144:20108] 4BDBBF
4BDBBF表示指令標識正確，但是CRC不正確，正確的CRC為DBBF
控制器返回[123.4.244.144:20108] 4B
非指令或者其他錯誤。
3、智能家居物聯網控制器功能設計
電源，采用220轉5V/200mA統一供電，其他部件由單片機提供VDD5V和VCC3.3V，單片機工作在5V狀態（注意跳線）。
其中TCP232-T 需要50mA才能穩定工作，SRD-5VDC-SL-C也需要50mA才能正確動作。所以采用獨立電源。
共地設計。
花絮：實驗過程中，使用計算機USB（2.0）供電，單獨編程實驗繼電器能能正常動作，單獨使用TCP232-T也能正常連接網絡。聯合調試的時候，繼電器不動作。分析原因，起初以為單片機提供電流有限，負載能力差，后來考慮到單片機本身需要100mA左右電流，隨采用獨立電源供電，以提供更大電流。實驗成功。

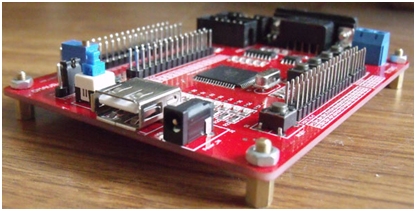

AVR單片機開發板
有兩供電方，USB和獨立電源，并有5V和3.3跳線。本例單片機工作在5V狀態。
繼電器模塊電源設計
使用5V供電，3個接線柱，分別為電源正，控制線（低電位有效），電源地。分別連接到電源正，AVR的PORTD口，電源地。
繼電器模塊輸出（連接被控制設備，本例為電燈電源線中的火線），有3個接口，中間為公共地，一端為常開狀態，另一端為常閉狀態。本例使用常開狀態，接收用戶指令，實現常開和閉和動作。
TCP232-T模塊電源設計
電源使用5V供電，串行通訊為TTL電平（<3.3V為0，3.5-5V為1。串口為-9V - +9V電平，〈0V為0，〉1V為1。兩種接口不能接錯），TTL電平可以直接接單片機端口。
如果是TTL電平，直接POARTE0和POARTE1，如果是串口模塊，接單片機開發板串口。串口只使用2，3，5三根線。
4、原理圖
AVR開發板
PORTD接繼電器模塊，為簡單，寫端口0x00或者0xFF，以控制端口電平，實現控制繼電器動作。
PORTE接8個LED，一般用來在開發過程中指示工作狀態，本例最終版本無用。
POARTE0和POARTE1接TTL電平的TCP232-T模塊的TXD和RXD
POARTE0和POARTE1另外設計連接MAX232轉換芯片和接口，供串口設備通訊。
USART1接485轉換口
另有電源總開關、復位鍵和4個鍵盤。
繼電器模塊
輸入端，分別接電源正，PORTD任意一個，和電源地
輸出端，使用常開接口，只能控制1條線路。其他空置懸空。
電源，電源正接VDD，電源地接GND。

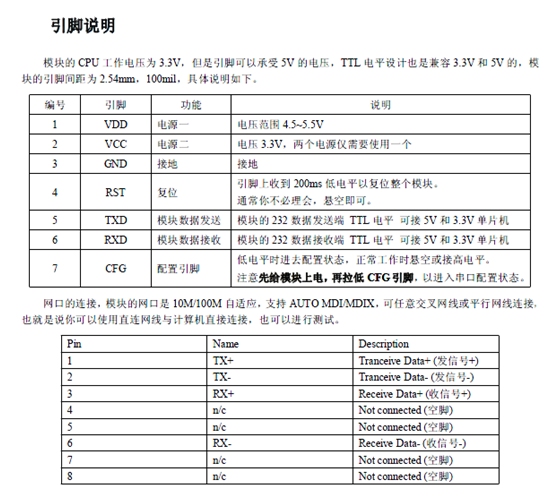

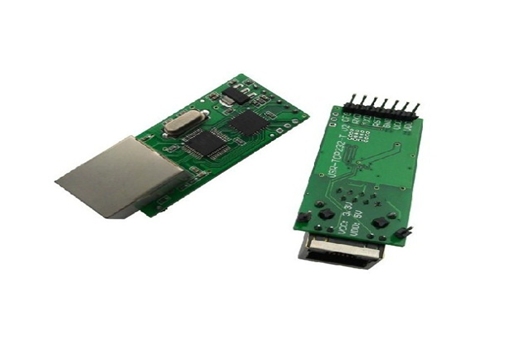

TCP232-T模塊
? RJ45接口，標準的網口，使用1、2、3、6四根線
? 串口端，TTL電平，RXD接POARTE0，POARTE1接TXD
? 電源，電源正接VDD，電源地接GND。
? CFG空置，如果被拉底，比如接GND，則模塊工作于串口設置模式，不響應網絡連接。
? 復位，接PORTF，復位通訊模塊。
5、使用說明
服務器：
本軟件使用VB編寫
Modbus協議規定的傳輸媒介有串行總線和以太網兩種，其中串行總線規定了ASCII模式和RTU模式兩種傳輸方式。本軟件以GB/T19582-2008為藍本，實現Modbus協議的TCP模式、ASCII模式和RTU模式之間相互轉換；并將UDP協議納入TCP模式，實現廣播通訊；模擬應答，沒有物理設備也可以調試系統。擴展了TCP模式，開發出微型Webserver，實現了3種模式與HTTP協議之間的轉換，使通用瀏覽器（比如Window 的IE或者Andriod 的瀏覽器）成為控制器。
外部接口：
RJ45 ，網口
J1，控制線，23公共，1為常開，4為常閉�？梢钥刂�250V以下電壓，2A電流。
電源，5V
開關，總電源開關
網絡接口設置：
本例使用RJ45口網絡配置，專用軟件。工作于Client模式，通過有線內部網絡，連接公網SERVER。根據網絡環境，設置靜態IP，不支持DHCP。
可設置本機IP，網關，端口20108，和遠程SERVER地址和端口8234。心跳設計，斷網自動連接。
智能手機TCP應用軟件模式：
用于局域網和廣域網，本例為安卓應用軟件
網上找到有個叫easytcp的軟件比較好使，可以配合SERVER使用
智能手機WEB模式（不太穩定）：
用于廣域網，本例為通用瀏覽器，支持HTML即可。HTTP協議，端口9000。
6、程序設計
控制器采用C設計
這里給出核心代碼
//*************************************************************************
// 繼電器模塊編程設計
//*************************************************************************
#define Lamp_IO PORTD //繼電器模塊所在數據口
#define Lamp_DDR DDRD //方向寄存器
Lamp_IO=0xFF; //數據口為輸出
Lamp_DDR=0xFF;
if((data_buf[RX_length-1]==0xFF) ||(data_buf[RX_length-1]==0x00))
{
usart_send(0x45); //將接收到的數據再發出去
Lamp_Display(data_buf[RX_length-1]); //寫PORTD，控制繼電器模塊，繼電器低電平有效，0xFF為關燈，0x00為開燈
}
//*************************************************************************
// USART通訊設計
//*************************************************************************
//由于采用通明傳輸，因此本例只涉及USART通訊編程，使用USART0，也就是PORTE0和PORTE1。
//初始化
#define baud 9600 //設置波特率的大小
#define baud_setting (uint)((ulong)F_CPU/(16*(ulong)baud)-1) //波特率計算公式
#define baud_h (uchar)(baud_setting>>8) //提取高位
#define baud_l (uchar)(baud_setting) //低位
void usart_init()
{
UCSR0A=0x00; //單倍速模式
UCSR0B=0xF8; //接收中斷和發送中斷允許
UCSR0C=(1<<UCSZ01)|(1<<UCSZ00); //寫UCSRC寄存器,異步通信無校驗，8位數據1位停止位
UBRR0H=baud_h; //寫波特率的值
UBRR0L=baud_l;
}
//發送數據
void usart_send(uchar data)
{
while( !( UCSR0A & (1<<UDRE0)) ); //等待發送緩沖器為空
UDR0 = data; //接收到的數據再發回電腦
delay_ms(2);
}
//數據接收結束中斷向量
SIGNAL(SIG_USART0_RECV) //中斷服務程序
{
uchar RxTemp;
RxTemp=UDR0; //將接收到的數據取出
usart_rx_data[RxReadIndex]=RxTemp;
if(++RxReadIndex> Rx_Buf_Size) //如果寫接收緩沖區索引大于接收緩沖區的長度
RxReadIndex=0; //則索引重新清0
rx_flag=1;
}
//*************************************************************************
// CRC檢驗和判斷
//*************************************************************************
uint get_crc(uint n)
{
uchar i,j;
CRC_word=0xffff;//賦值：0xffff
for(i=0;i<n;i++)
{
CRC_word^=(uint)data_buf[i];//計算CRC_word
for(j=0;j<8;j++)
{
if(CRC_word&0x0001)
{
CRC_word=CRC_word>>1;
CRC_word^=0xa001;
}
else
{
CRC_word>>=1;
}
}
}
return CRC_word;
}
判斷
RX_length=RxReadIndex-2;//*256+data_buf[3];//取數據長度數據
RX_CRC_word=data_buf[RX_length+1]*256+data_buf[RX_length];//取CRC校驗碼
CRC_word=get_crc(RX_length);//計算接收數據校驗碼
if(CRC_word==RX_CRC_word)//校驗數據比較
{}
兩位CRC碼提取
(CRC_word%256);
(CRC_word/256);
//*************************************************************************
// 主程序
//*************************************************************************
int main(void)
{
system_init(); //系統初始化
usart_init(); //usart串口初始化配置
SREG|=0x80; //開啟全局中斷
while(1)
{
_delay_ms(50); //為串口中斷方式延遲，這個很重要，本例通訊數據少，因此設置50
if((RxReadIndex>0) && (rx_flag==1))
{
cli(); //全局中斷無效，同SREG=0x00;
RX_data=&usart_rx_data[0];//指針接收數組首地址
for(read_count=0;read_count<RxReadIndex;read_count++)//copy
{
data_buf[read_count]=*RX_data++;
usart_send(data_buf[read_count]);
}
receive_code_fun();
_delay_us(5);
RxReadIndex=0;//接收中斷次數清零
rx_flag=0;
sei();//開全局中斷，同SREG|=0x80;
}
}
}
server采用VB設計
使用控件，創建微WEB服務器，接受并解析HTTP協議，執行指令后返回HTML數據流。
指令只轉發給受控制端。

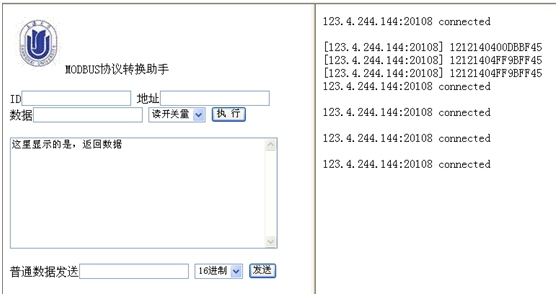

主頁源代碼如下：
===========================
<html>
<head>
<title>MODBUS調試 --- 上海大學 陳歌</title>
</head>
<body>
<imgsrc="/img/shu.gif">MODBUS協議轉換助手
<form name="f"action="modbus.html" method=post>
ID<input type="text"name="ID" maxlength="30" >
地址<input type="text" name="AD"maxlength="30" ><br>
數據<input type="text" name="DATA_LEN"maxlength="50" >
<select name="FUNC">
<option value ="01">讀開關量</option>
<option value ="02">02</option>
<option value="03">讀寄存器</option>
<option value="04">04</option>
</select>
<input type="submit"value="執行" ></form>
<textarea rows="10"cols="50">
這里顯示的是，返回?cái)?shù)據
</textarea>
<form name="N"action="modbus.html" method=post>
普通數據發送<input type="text" name="post_send_str"maxlength="80" >
<select name="hexstr">
<option value ="16">16進制</option>
<option value ="01">字符串</option>
</select>
<input type="submit"value="發送" ></form>
</form>
</body>
</html>
==================================
