高壓電源之LCC諧振變換原型

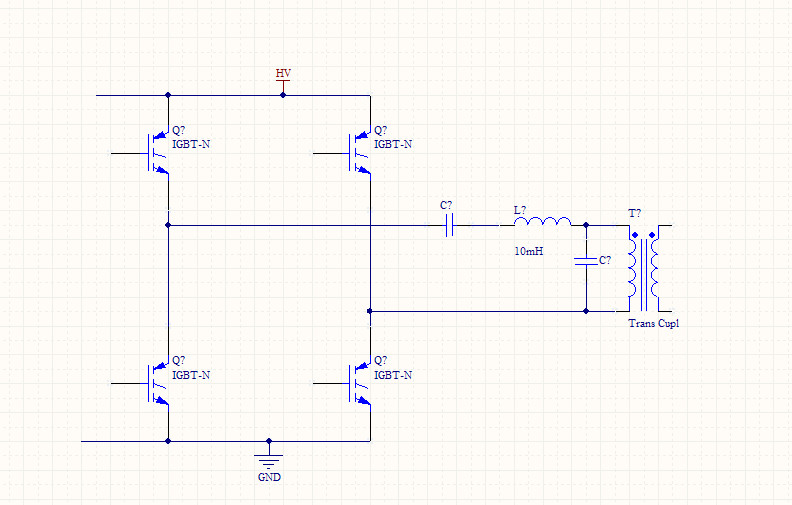

初步確定采用全橋LCC串并聯諧振變換器的拓?fù)浣Y(jié)構


這種東西的好處就是利用諧振可以實現軟開關


并且目前控制器初步設想是采用STM32F103VE，還有一種選擇是DSP芯片TMS320f2812 這個芯片150M 176管腳并且有PWM輸出等各種資源但淘寶一看，他娘的，100多塊錢。太貴，所以還是還是選擇STM32F103VE合適，實在不行用兩片三片，那也比這個芯片便宜。
其實最大的問題在于速度，如果速度沒問題，那就選便宜的。哪怕是用兩片。
并且開關管，已經初步確定為IGBT。至于驅動電路有些問題，還在選型中。

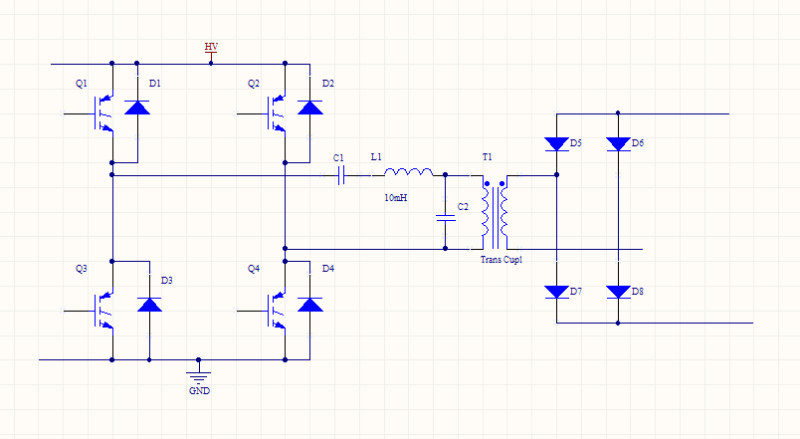

上面的圖只是原型，至于具體電路，肯定還要有添加電路。
