mp3的pcb電路板的設計經驗

作者:huqin   來源:本站原創   點擊數:  更新時間:2013年11月25日   【字體:

在糾結n多天后,這塊,自主研發的mp3電路板終于畫好了,其過程那可真叫一個糾結阿,那線布的,蜿蜒曲折,好似游龍戲水一般,呵呵。不過糾結了半天,總算是畫出來了,貌似還像這么回事,本次布線和上次有所不同,上次是自己做,這次是直接去工廠打樣,所以各方面都精細了一些,這次線寬用的是7個mil,過孔是20個mil,板子的尺寸是10*5厘米,而且大部分電阻電容,采用0805封裝的貼片,其實應該用0603更好些,但考慮手上,沒有現貨和不好焊接等原因,所以還是決定采用0805的,部分用的是1206的。還有一個100角的芯片,和一個48角的芯片,手上,所有的材料,基本上就只夠把工藝做到這份上了。下面就是打樣,還不知道打回來是啥個樣子了,能不能用也不能保證
廢話不多說,上圖

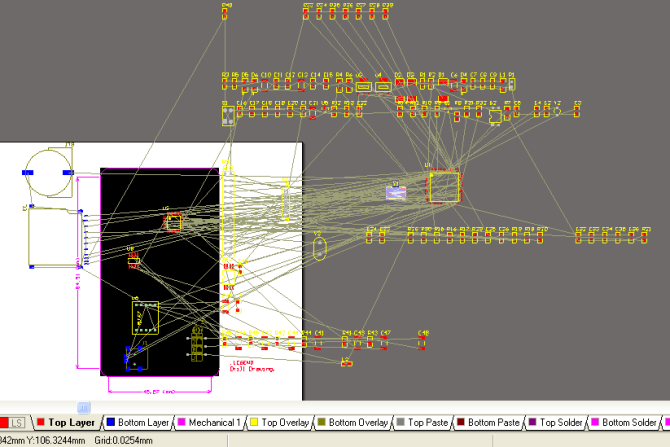

上面是剛從原理圖導入pcb的時候,看起來,東西好多

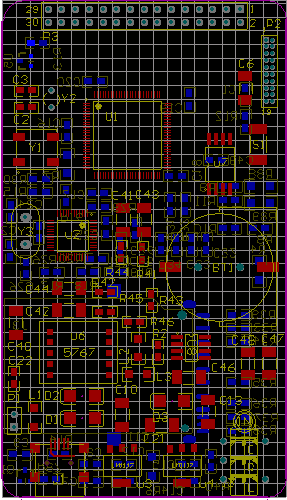

這是把東西都塞里面時的景象,上面沒有放置元件是因?yàn)橐獮橐壕У牟季€提供空間,底下的東西還是挺多挺亂的。還有一個問題,就是sd卡還有電池的封裝實在是太大了,占了一大部分空間,所以下回再改進的時候,電池改用小電池,或超級電容,而sd卡則要改為迷你sd卡。

還有一個問題就是這次布線使用的電源芯片封裝也很大。所以也列為以后改進的目標。

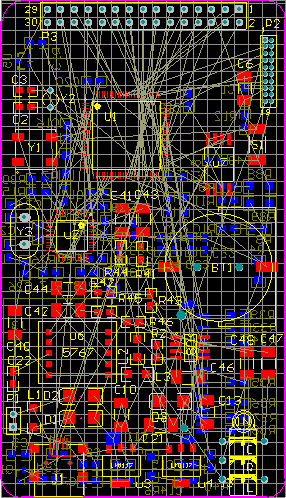

這是打開飛線顯示的狀態, 當時看著有點糾結,有點想哭的感覺。

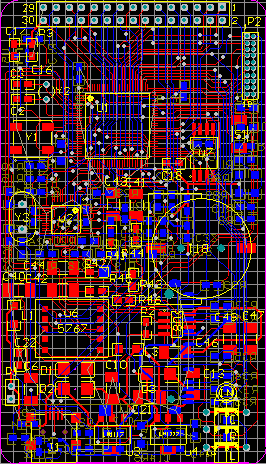

布了N-n天以后的樣子,貌似出具規模了吼 雖然飛線還是有的,但大部分已經都連上了,隨著大面布線的完成,糾結郁悶,撓頭,晴天霹靂的事情也接踵而至的來了。那就是走線慢慢的攪在了一起。因?yàn)橹挥袃蓪影�,在這兩層板中,要布電源,地,模擬,數字信號等線,再加上很多禁忌,比如晶振下面不能走線,芯片下面不能走線等等,不過最后還是在芯片下面走的過孔,到目前為止,我還有點擔心,板子回來以后,由于芯片下面的過孔產生干擾或者對信號完整性有破壞�,F(xiàn)在只能祈禱上天,72M的信號,不會產生太多的問題。

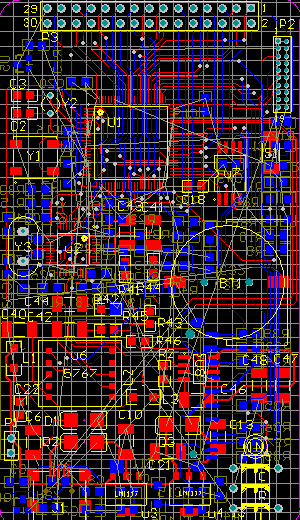

這是糾結了N天以后,也就是今天的樣子,本來想能規避一些禁忌就多規避一些禁忌,結果,都怪我功力太淺,全破戒了 估計下一步只有還俗了

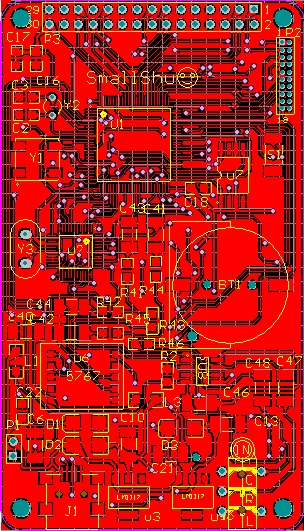

這是打開頂層絲印層和底層絲印層以后的樣子

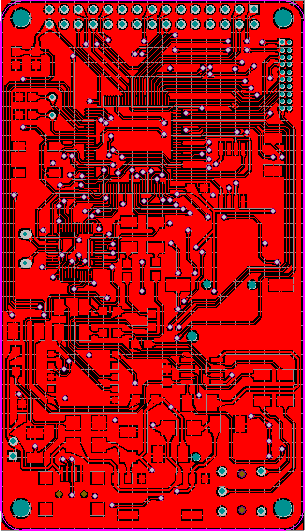

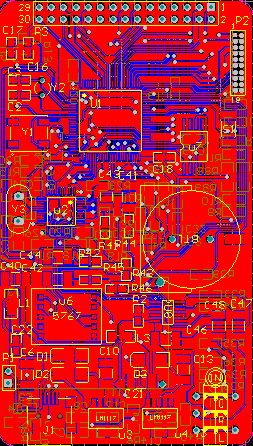

這是鋪地以后的樣子,太難看了。不過總算是畫出來了,下面就是找廠子打樣,不過這個時候,估計去找也會很慢。而且板子回來后,還不一定能用,郁悶阿,祈求老天,祈求上帝,讓我的板子能用吧, 由于過年很多廠家休息,所以決定于今天發圖打樣,大概了解了一下,由于是年初,很多返鄉回家過年的同志還沒有回來,所以pcb需要4-5天,加上快遞的時間,估計竟然要7天,哎呀,這是多難熬的7天啊。目前,很多pcb廠家都免費飛針了,而且顏色隨便選,所以我選了一個藍色滴 看起來比較高科技一些,綠色太土,紅色又有點滲人,而黑色的,雖然霸氣十足,但也有點太正規了,加上液晶的電路板也是藍色的,所以選了一個藍色油,板厚是1.6的,加起來一共120塊錢。如果要2個的后,竟然要加100塊錢,我一看,還是算了吧,太貴了,1.6也能用。差的太多了。不靠普。板子也修改了一下,加了4個定位的螺絲孔,縮小了一下耳機插口的封裝,重新調整了一下走先和鋪地,還加了一個笑臉 ,差不多也折騰了快兩天。今天可算是發出去了,就等著打樣回來的結果了。
廢話少說,上圖






下面就是耐心耐心的等著一張銅變成電路板,在通過快遞,發到我的手上

還不知道有啥問題了,老天保佑,老天保佑



改進:



由于此次畫板有點急,所以如果有下次的話,將會從以下幾個方面去改進

1:sd卡封裝太大,所以換成迷你sd卡

2:備用電池的封裝太大,改用小型電池和電池座

3:此次的電源系統采用的是as1117,3.3V和2.5V,所以封裝相當大,改用其他芯片
4:增加電源和充電管理,增加ad讀取電壓值,目前好像還沒有,還有4.2V的鋰電池充電芯片。
5:改進顯示器與底板的連接方法,目前由于手上材料有限,所以用的是排針,但這東西太大了,插上的話會嚴重影響厚度。所以要改變連接方式以降低厚度
從這一條開始就是一些功能上的增加了,有能力就座,沒有能力,就不做
6:增加無線模塊,可以改進成遙控器
7:增加三軸加速度傳感器
8:增加照相機接口連網上那種簡單的照相機
9:制作一個相應的殼子,配上一個手機電池。
呵呵,挺好的,不過目前暫時還沒有計劃,如果實施的話,以后應該會換芯片,至少是cortex-a系列的,最好是安卓系統。但現在沒有這能力。目前,只要保證現在這個板子回來能正常使用就行了。
