單片機智能家居之-窗簾控制器（上電自動識別位置）

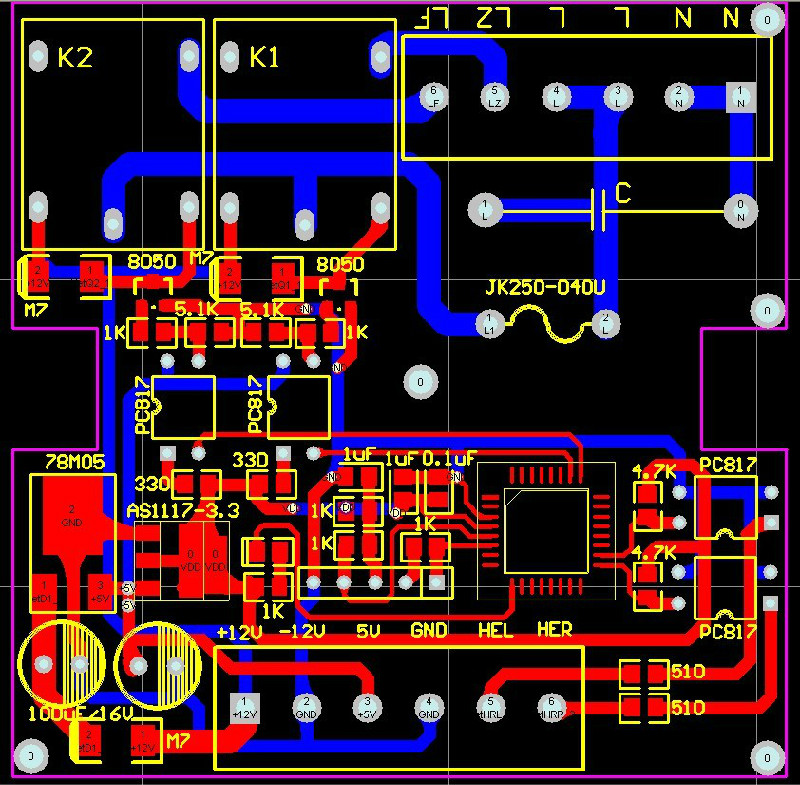

這是一單片機程序 下面是電路圖



//------------------------------------------------------------------------------------
// Copyright (C) 2011 Shenyang 818.
// by WEN K
// Tool chain: KEIL Full  'c'
//

//#pragma CD OE DB SB// Compilation directives

#include "C8051F310.h"
#define uint  unsigned int
#define uchar unsigned char
sbit LED = P3^3 ;//led 端口
sbit ZJDQ   = P1^0 ;//正轉繼電器端口
sbit FJDQ   = P1^1 ;//反轉繼電器端口
sbit HEL   = P2^0 ;//左側霍爾檢測端口 暫定左側為窗簾拉開
sbit HER   = P2^1 ;//右側霍爾檢測端口 暫定右側為窗簾拉上
extern void Init_Device(void);
uchar code  CST_c[8] _at_ 0x1fff;        //存儲參數地址
uchar xdata CST_x[8] _at_ 0x1fff;
uchar Flage;
uchar xdata Between[8];
void Flash_Erase_CSP()              //flash擦除原來參數
{
EA =0;
//VDM0CN = 0x80;
  //RSTSRC = 0x02;
//FLSCL=0X80;
PSCTL |= 0x03;                      //允許擦，允許寫
 FLKEY = 0xA5;                      // 寫入關鍵字
   FLKEY = 0xF1;                      // 寫入關鍵字
 CST_x[0] = 0;//寫入任意數
PSCTL&=~0x03;                     //禁止寫，禁止擦
//EA = 1;
}
void Flash_Program_CSP()            //flash寫入充電時間時間和功率
{
uchar j;
EA =0;
//VDM0CN = 0x80;
  //RSTSRC = 0x02;
//FLSCL = 0x80;
 PSCTL |= 0x01;                  //允許寫
 for(j =0;j<7;j++)
 {
  FLKEY = 0xa5;
  FLKEY = 0xf1;
  CST_x[j] = Between[j];//寫數據到FLASH
  }
  PSCTL&=~0x01;                   //禁止寫
  EA = 1;
}
void main ()
{
uchar m = 0;
uchar n = 0;
uchar k = 0;
//uchar i;
Init_Device();//初始化
Flage = CST_c[0];//讀取FLASH內參數
TMR3CN    = 0x04;
while(1)
{
switch(Flage)
{
case 0xff:
{
if(HER)
{
ZJDQ = 0;//最初上電默認開始把窗簾拉上
}
if(!HER)
{
ZJDQ = 1;//檢測到右側霍爾信號，停止電機
if(!m)//只有m=0時，存儲一次標志到FLASH;保證FLASH壽命
{
m = 1;
Between[0] = 0x3d;//存儲當前狀態標志到FLASH,以備下次調用
Flash_Erase_CSP();
Flash_Program_CSP();
m = 1;//寫完一次后置1，靠重上電清零
}
}
}
break;
case 0x3d:
{
if(HEL)
{
FJDQ = 0;//開始把窗簾拉開
}
else
{
FJDQ = 1;//檢測到左側霍爾信號，停止電機
if(!n)//只有n=0時，存儲一次標志到FLASH;保證FLASH壽命
{
Between[0] = 0xd3;
Flash_Erase_CSP();
Flash_Program_CSP();
n = 1;//寫完一次后置1，靠重上電清零
}
}
}
break;
case 0xd3:
{
if(HER)
{
ZJDQ = 0;//開始把窗簾拉上
}
else
{
ZJDQ = 1;//檢測到右側霍爾信號，停止電機
if(!k)//只有k=0時，存儲一次標志到FLASH;保證FLASH壽命
{
Between[0] = 0x3d;//存儲當前狀態標志到FLASH,以備下次調用
Flash_Erase_CSP();
Flash_Program_CSP();
k = 1; //存儲一次后置1，靠重上電清零
}
}
}
break;
default:break;
}
}
}
//-----------------------------------------------------------------------------
//TIMER3中斷
//-----------------------------------------------------------------------------
void Timer3_ISR(void) interrupt 14
{
   static uchar count;
TMR3CN &=~(0x80);      //清標志位
   count++;
   if(count == 20)          //500ms
    {
count = 0;
LED = ~LED;//LED閃爍
}
}
