單片機系統設計主要包括硬件設計和軟件設計，對于單片機初者來說主要在于軟件的學習，也就是程序設計，等大家程序這塊掌握得差不多了，再去結合具體的項目學習做硬件，最終掌握單片機系統設計的方法。而在進行軟件學習的時候需要用到單片機實驗板進行實驗驗證，實驗板建議直接購買，當然如果電子技術基礎好的話，自己做板也是可以的。這次教程開發程序所用到的軟件為keil uVision2,該軟件大家可以到實驗室的下載中心進行下載;硬件實驗平臺主要采用我們實驗室自行設計的實驗板,有需要的請直接與我們聯系。下面分別介紹這keil uVision2和實驗板的使用方法，在程序編寫完成后需把程序燒寫到單片機中，我們是用ISP在線下載工具，這里一并進行介紹。
為了便于大家學習，這里我們寫一個以1602液晶為顯示器件的可顯示時、分、秒的電子時鐘程序?yàn)槔榻B整體程序從編輯、編譯到下載的全過程。（具休程序已事先寫好并經正常調試無誤，后面課程會具體介紹，這里暫不作講解）
在正式的寫程序之前，需進行keil uVision2軟件的安裝和實驗板驅動程序的安裝，相關的軟件及驅動程序請大家直接在實驗室網站下載中心進行下載，這里給出下載地址。keil uVision2軟件件及安裝方法、實驗板驅動程序及安裝方法。
安裝安成后，即可按下面的步驟進行。
1、KEIL軟件的使用及工程文件的建立
51單片機程序設計所用到的開發軟件主要是keil uVision，它是由德國Keil Software公司開發的，2005年Keil公司被ARM公司收購，并于2009年發布了keil uVision4，這個版本的軟件支持ARM系列的芯片，如現目前流行的STM32等芯片 ，我們這里使用的是uVision2版本。
(1)、打開KEIL軟件

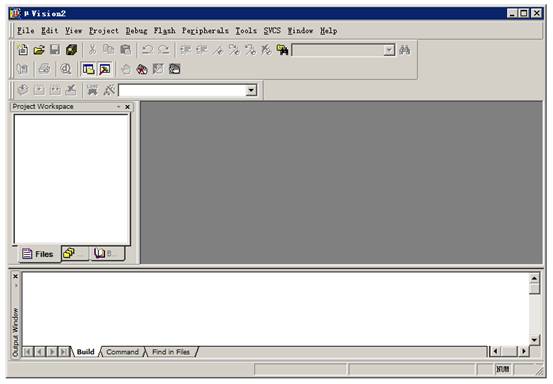

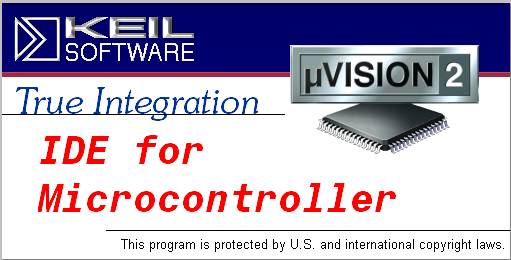

雙擊keil快捷方式圖標（軟件安裝好后，一般在桌面上會有快捷方式，雙擊即可），出現啟動界面如圖1，緊接著出現編輯界面如圖2。
圖1 啟動keil軟件時的界面
圖2 進入keil后的編輯界面
(2)、新建工程

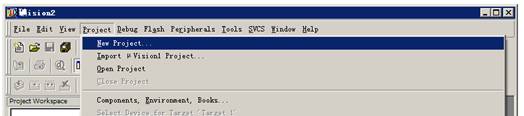

進入keil編輯界面后，點擊Project菜單中的New Project選項如圖3所示（注意，如果之前該軟件已經建立過工程，需要點擊Close Project后再新建工程）。
圖3 新建工程

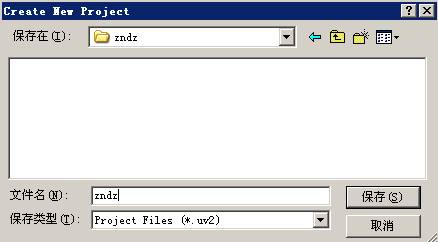

(3)、選擇該工程所要保存的路徑，輸入工程名。對于keil軟件，一個工程里面通常包含若干個文件，為了便于管理，一般先建立一個文件夾用于存放該工程文件，這里我們?cè)谧烂嫔辖⑽募募䦅A（當然也可以放在其它盤里面），取名為“zndz”，然后將工程文件也取名為“zndz”,并點擊保存，如圖4所示。
圖4 保存工程
(4)、選擇單片機型號

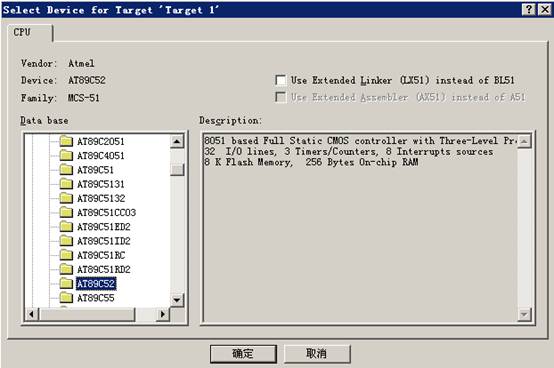

點擊“保存”后，會馬上彈出一個要求用戶選擇單片機型號的對話框，里面有各個公司的單片機，用戶根據自己采用單片機加以選擇即可，如圖5所示。我們實驗板上的型號為STC89C52，大家會發現，此對話框里并沒有該型號的單片機，但51內核的單片機具有通用性，所以我們選用任何一款89c52單片機都可以，這里我們選擇Atmel公司的AT89C52,然后點擊“確定”，如圖5所示。
圖6 單片機型號選擇

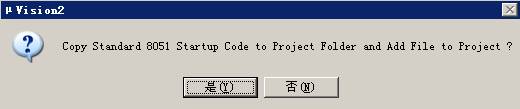

點擊“確定”后會有一個啟動代碼復制提示框出現，如圖7所示，里面的內容是問你是否需要復制8051單片機的啟動代碼，因?yàn)槲覀兪遣捎肅語言編程，這里我們直接點擊“否”就可以了。
圖6 啟動代碼復制提示框

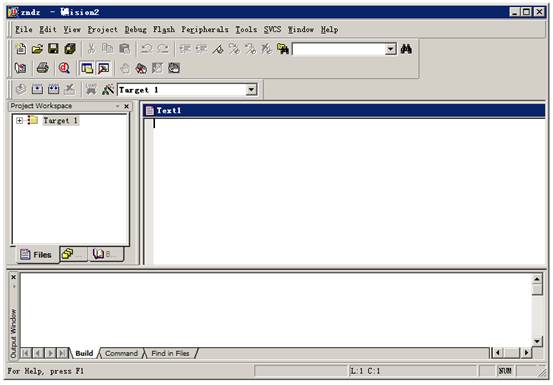

之后就會進入新的編輯界面，如圖7所示，至此，一個單片機工程就建立好了，但這個工程并不是一個完整的工程，工程中還需要建相應的文件才行，下面我們開始建立文件。
圖7 選擇單片機后的界面
(5)、建立文件

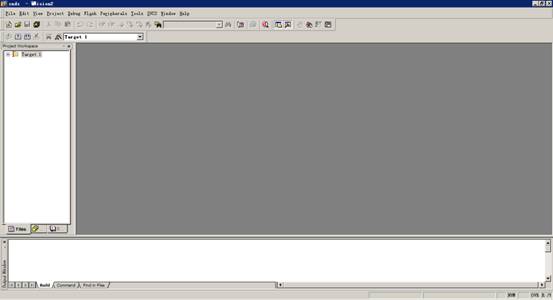

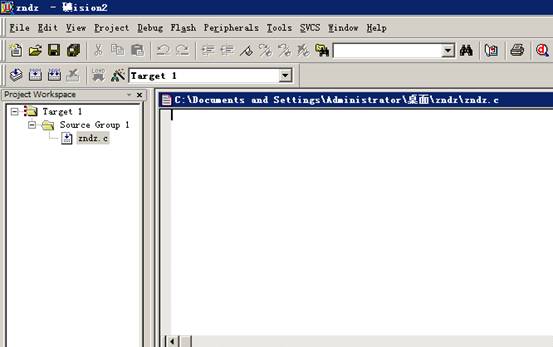

如圖，點擊圖8編輯界面左上角的

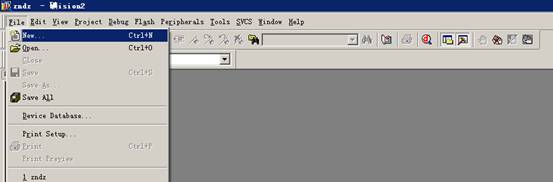

或點擊New菜單片的File菜單，之后會出現如圖9所示的界面
或點擊New菜單片的File菜單，之后會出現如圖9所示的界面
圖8 新建文件
圖9 建立文件后的界面
(6)、保存文件
文件建好后，還得將來文件添加到工程去，在添加之前我們先得對文件進行保存，點擊

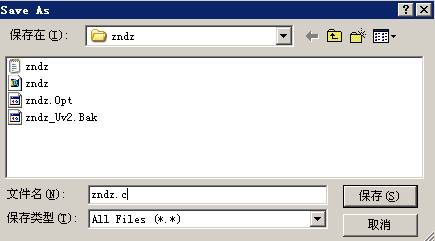

按鈕，此時會出現界面如圖10所示，在文件名（Ｎ）后面的框中取名“zndz.c”，注意因?yàn)槭遣捎肅語言編程，所以文件名的后綴名為“.c”，如果是采用匯編語言，則后綴名應該“.asm”.然后點擊保存。
按鈕，此時會出現界面如圖10所示，在文件名（Ｎ）后面的框中取名“zndz.c”，注意因?yàn)槭遣捎肅語言編程，所以文件名的后綴名為“.c”，如果是采用匯編語言，則后綴名應該“.asm”.然后點擊保存。
圖10 文件保存
(7)、添加文件到工程

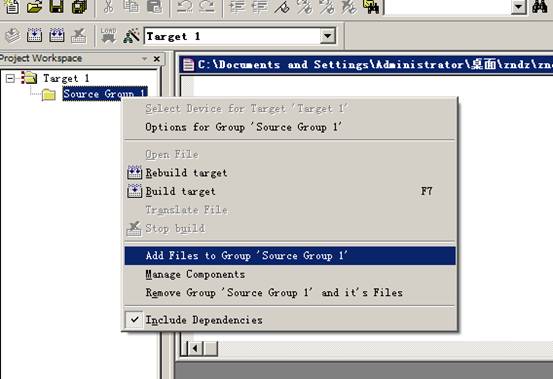

保存文件后，重新回到編輯界面，點擊Target 1前面的“+”號，然后在Source Group 1上單擊右鍵，此時會出現如圖11所示的界面，選擇Ａdd Files to ‘Source Group 1’，之后會出現如圖12所示的對話框。
圖11 添加文件到工程

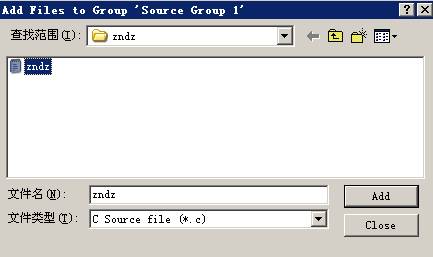

圖12 文件選擇對話框

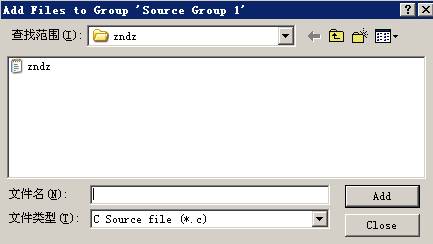

此時選擇zndz文件，然后點擊add，如圖13所示。
圖13 文件選中后的對話框
點擊add后，會回到編輯界面，大家注意，此時在Source Group 1下面多了一個文件文件zndz.c文件，我們的程序代碼就可以在zndz.c里面寫了。
圖14 將文件添加到工程后的界面
通過上面7步，我們學會了如何在keil建立一個工程和文件，并把文件添加到工作里面，下面我們就可以直接在文件里面編寫程序了。
2、程序編編輯、編譯
這里我們把不事先寫好的電子鐘程序（源程序請點擊這里面下載）直接復制到編輯文件欄中，如圖15,
圖15 1602電子鐘程序
因?yàn)榇顺绦蚴鞘孪日{(diào)試過個，所以可經直接下載（后面的課程會具體講到初次寫程序后的一些調試過程）在進行下載前需做下面的工作。（具體為什么這樣大家先不用管后面課程會講到）
點擊界面左上角快捷方式按鈕

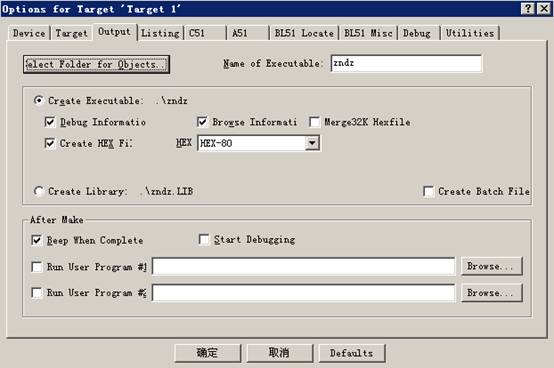

，出現設置界面如圖16。選擇Ｏutput選項，然后在Creat Hex file選項前打鉤，然后點擊確定即可。
，出現設置界面如圖16。選擇Ｏutput選項，然后在Creat Hex file選項前打鉤，然后點擊確定即可。
圖16 hex文件輸出設置窗口

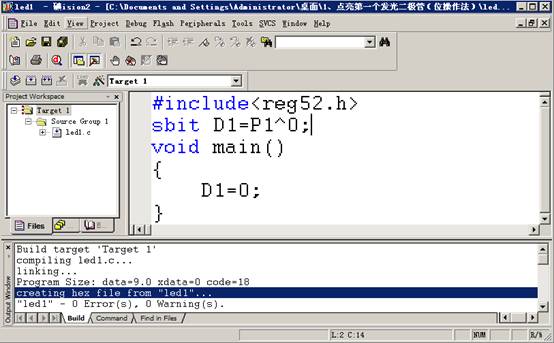

ＨＥＸ文件設置后，會重新回到編輯界面，此時再次點擊全部編譯按鍵，此時會在最后面的編譯信息窗口看到多出了creating hex file from “led1”…，如圖17所示此時表明在工程文件中生成了hex文件。
圖17 生成hex文件后的窗口
此時我們就可以進行下面一步，程序的下載了。
3、程序的下載與實驗結果
程序下載時需用到ISP在線下載軟件，這里我們用的是STC_ISP_V3.5本 （軟件下載請點擊www.torrancerestoration.com）。STC_ISP_V3.5是宏晶科技公司提供的能直接在編程者電腦上使用的ISP在 線下載方式，將用戶程序下載進STC單片機的軟件。
本STC-ISP 軟件無需安裝，直接使用。打開 JB-MCU51-V7.0\軟件\STC_ISP_V479 文件夾，雙擊
即可。

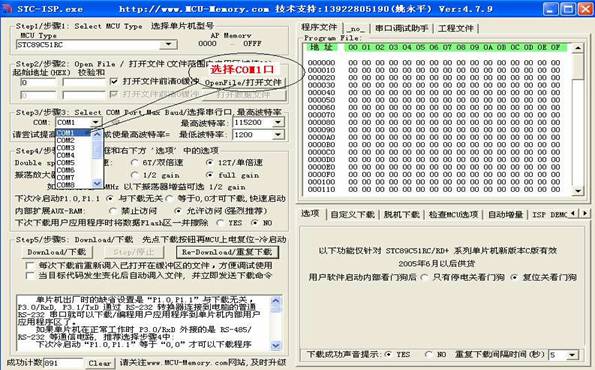

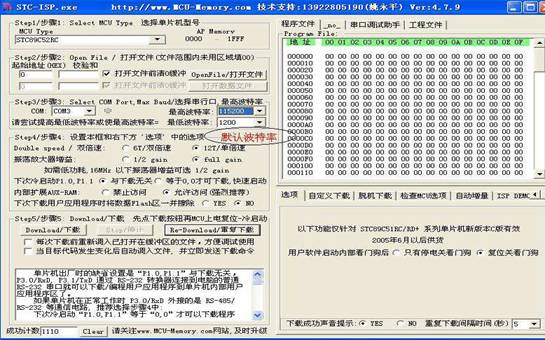

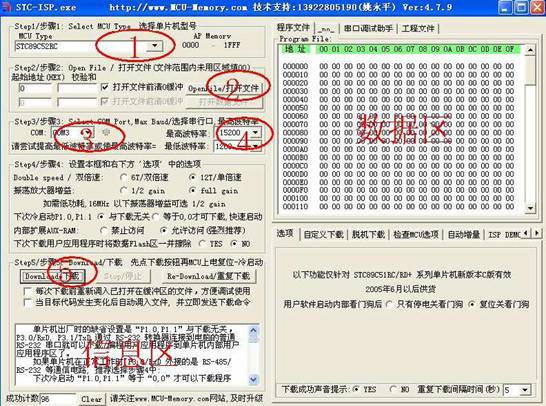

即可。 以下是燒錄程序的主要界面。操作過程非常簡單。圖中紅色的五個大數字就表示了整個過程。簡簡單單的五步就可以實現。
一、啟動本燒錄程序后,第一步就是選擇燒錄器件。本燒錄軟件支持STC全系列的

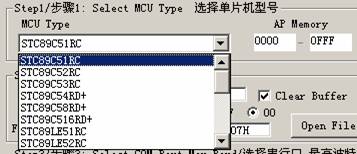

51單片機芯片,因此,第一步必須選擇相對應的型號。
另外,‚APMemory‛是指該芯片的內存大小和起止地址,根據器件型號自動更改, 不必理會。

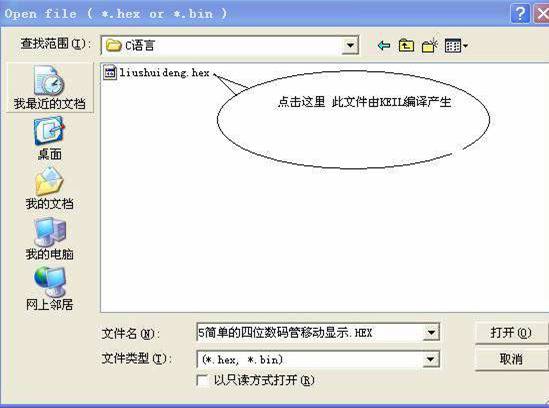

二、選擇了器件型號,第二步就應該選擇將要被燒錄的.HEX機器碼文件或.bin 二 進制文件。HEX 文件由單片機開發環境輸入、編輯代碼,最后編繹產生（keil 編 譯產生）。如圖所示：
三、選擇串口，連接電腦和開發板，串口下載默認是COM1口，如果用RS232-USB 轉接線下載，COM口就不一樣了，可以右鍵我的電腦看到圖示多出的COM3口。（當 然不同的電腦可能會不一樣�。�
四、選擇波特率，一般情況下這都是默認的，最高波特率選擇115200，最低波特率選擇1200。

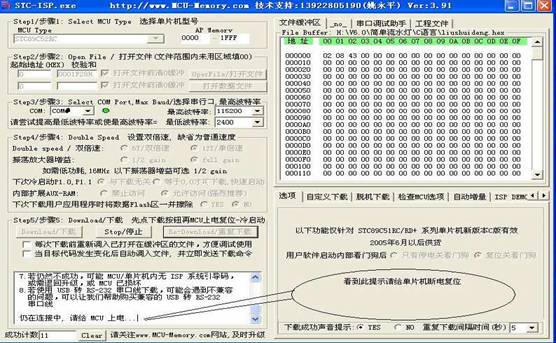

五、以上四個步驟完成后直接點擊Download/下載 進行下，會看到如下圖所示提 示，此時給請給單片機斷電復位（打開開關MCU OFF/ON）。

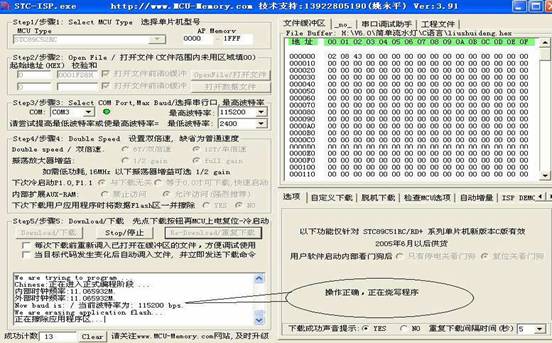

斷電復位后可以看到如下圖所示提示：
到此，一個完整的程序就下載到開發板上了，可以在實驗板上看到8個led燈流水的效果了。
