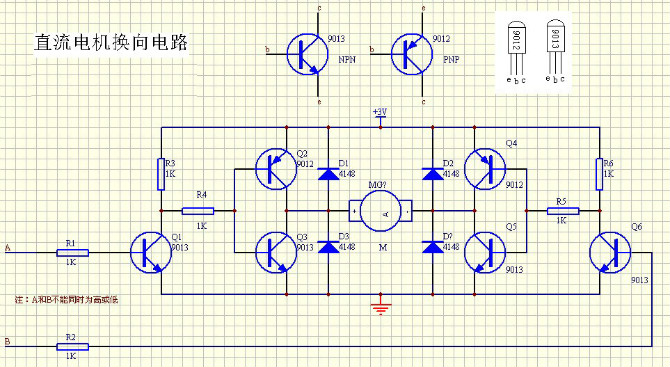

搭了個H橋電路，控制電機的正反轉和PWM調速，程序是網(wǎng)上的，改改引腳就能用，電路和源程序如下：
.jpeg)
功能：P1.1按鍵停止，P1.2左轉，P1.3右轉，P1.0調速
#include<reg52.h>
#define uchar unsigned char
#define uint unsigned int
sbit PW1=P0^0 ;
sbit PW2=P0^1 ; //控制電機的兩個輸入
sbit accelerate=P1^0 ; //調速按鍵
sbit stop=P1^1 ; //停止按鍵
sbit left=P1^2 ; //左轉按鍵
sbit right=P1^3 ; //右轉按鍵
#define right_turn PW1=0;PW2=1 //順時針轉動
#define left_turn PW1=1;PW2=0 //逆向轉動
#define end_turn PW1=1;PW2=1 //停轉
uint t0=25000,t1=25000; //初始時占空比為50%
uint a=25000; // 設置定時器裝載初值 25ms 設定頻率為20Hz
uchar flag=1; //此標志用于選擇不同的裝載初值
uchar dflag; //左右轉標志
uchar count; //用來標志速度檔位
void keyscan(); //鍵盤掃描
void delay(uchar z);
void time_init(); //定時器的初始化
void adjust_speed(); //通過 調整占空比來調整速度
//**********************************//
void main()
{
time_init(); //定時器的初始化
while(1)
{
keyscan(); //不斷掃描鍵盤程序，以便及時作出相應的響應
}
}
//*************************************//
void timer0() interrupt 1 using 0
{
if(flag)
{
flag=0;
end_turn;
a=t0; //t0的大小決定著低電平延續(xù)時間
TH0=(65536-a)/256;
TL0=(65536-a)%256; //重裝載初值
}
else
{
flag=1; //這個標志起到交替輸出高低電平的作用
if(dflag==0)
{
right_turn; //右轉
}
else
{
left_turn; //左轉
}
a=t1; //t1的大小決定著高電平延續(xù)時間
TH0=(65536-a)/256;
TL0=(65536-a)%256; //重裝載初值
}
}
void time_init()
{
TMOD=0x01; //工作方式寄存器 軟件起動定時器 定時器功能 方式1 定時器0
TH0=(65536-a)/256;
TL0=(65536-a)%256; //裝載初值
ET0=1; //開啟定時器中斷使能
EA=1; // 開啟總中斷
TR0=0;
}
//****************************************//
void delay(uchar z) //在12M下延時z毫秒
{
uint x,y;
for(x=z;x>0;x--)
for(y=110;y>0;y--);
}
//******************************//
void keyscan()
{
if(stop==0)
{
TR0=0; //關閉定時器0 即可停止轉動
end_turn;
}
if(left==0)
{
TR0=1;
dflag=1; //轉向標志置位則左轉
}
if(right==0)
{
TR0=1;
dflag=0; //轉向標志復位則右轉
}
if(accelerate==0)
{
delay(5) ; //延時消抖
if(accelerate==0)
{
while(accelerate==0) ; //等待松手
count++;
if(count==1)
{
t0=20000;
t1=30000; //占空比為百分之60
}
if(count==2)
{
t0=15000;
t1=35000; //占空比為百分之70
}
if(count==3)
{
t0=10000;
t1=40000; //占空比為百分之80
}
if(count==4)
{
t0=5000;
t1=45000; //占空比為百分之90
}
if(count==5)
{
count=0;
}
}
}
}
