1．實驗任務
用AT89S51單片機的定時/計數器T0產生一秒的定時時間，作為秒計數時間，當一秒產生時，秒計數加1，秒計數到60時，自動從0開始。下面我就開始介紹如何制作這款單片機記時器，硬件電路如下圖所示

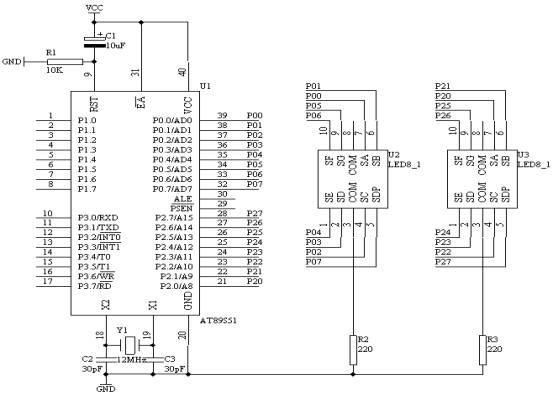

2．電路原理圖
圖4.15.1
3．系統板上硬件連線
（1． 把“單片機系統”區域中的P0.0/AD0－P0.7/AD7端口用8芯排線連接到“四路靜態數碼顯示模塊”區域中的任一個a－h(huán)端口上；要求：P0.0/AD0對應著a，P0.1/AD1對應著b，……，P0.7/AD7對應著h。
（2． 把“單片機系統”區域中的P2.0/A8－P2.7/A15端口用8芯排線連接到“四路靜態數碼顯示模塊”區域中的任一個a－h(huán)端口上；要求：P2.0/A8對應著a，P2.1/A9對應著b，……，P2.7/A15對應著h。
4．程序設計內容
AT89S51單片機的內部16位定時/計數器是一個可編程定時/計數器，它既可以工作在13位定時方式，也可以工作在16位定時方式和8位定時方式。只要通過設置特殊功能寄存器TMOD，即可完成。定時/計數器何時工作也是通過軟件來設定TCON特殊功能寄存器來完成的。
現在我們選擇16位定時工作方式，對于T0來說，最大定時也只有65536us，即65.536ms，無法達到我們所需要的1秒的定時，因此，我們必須通過軟件來處理這個問題，假設我們?nèi)0的最大定時為50ms，即要定時1秒需要經過20次的50ms的定時。對于這20次我們就可以采用軟件的方法來統計了。
因此，我們?cè)O(shè)定TMOD＝00000001B，即TMOD＝01H
下面我們要給T0定時/計數器的TH0，TL0裝入預置初值，通過下面的公式可以計算出
TH0＝（216－50000） / 256
TL0＝（216－50000） MOD 256
當T0在工作的時候，我們?nèi)绾蔚弥?0ms的定時時間已到，這回我們通過檢測TCON特殊功能寄存器中的TF0標志位，如果TF0＝1表示定時時間已到。

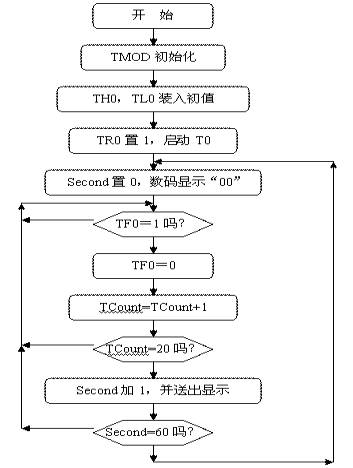

5．程序框圖
圖4.15.2
6．匯編源程序（查詢法）
SECOND EQU 30H
TCOUNT EQU 31H
ORG 00H
START: MOV SECOND,#00H
MOV TCOUNT,#00H
MOV TMOD,#01H
MOV TH0,#(65536-50000) / 256
MOV TL0,#(65536-50000) MOD 256
SETB TR0
DISP: MOV A,SECOND
MOV B,#10
DIV AB
MOV DPTR,#TABLE
MOVC A,@A+DPTR
MOV P0,A
MOV A,B
MOVC A,@A+DPTR
MOV P2,A
WAIT: JNB TF0,WAIT
CLR TF0
MOV TH0,#(65536-50000) / 256
MOV TL0,#(65536-50000) MOD 256
INC TCOUNT
MOV A,TCOUNT
CJNE A,#20,NEXT
MOV TCOUNT,#00H
INC SECOND
MOV A,SECOND
CJNE A,#60,NEX
MOV SECOND,#00H
NEX: LJMP DISP
NEXT: LJMP WAIT
TABLE: DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH
END
7． C語言源程序（查詢法）
#include <AT89X51.H>
unsigned char code dispcode[]={0x3f,0x06,0x5b,0x4f,
0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,
0x39,0x5e,0x79,0x71,0x00};
unsigned char second;
unsigned char tcount;
void main(void)
{
TMOD=0x01;
TH0=(65536-50000)/256;
TL0=(65536-50000)%6;
TR0=1;
tcount=0;
second=0;
P0=dispcode[second/10];
P2=dispcode[second];
while(1)
{
if(TF0==1)
{
tcount++;
if(tcount==20)
{
tcount=0;
second++;
if(second==60)
{
second=0;
}
P0=dispcode[second/10];
P2=dispcode[second];
}
TF0=0;
TH0=(65536-50000)/256;
TL0=(65536-50000)%6;
}
}
}
1． 匯編源程序（中斷法）
SECOND EQU 30H
TCOUNT EQU 31H
ORG 00H
LJMP START
ORG 0BH
LJMP INT0X
START: MOV SECOND,#00H
MOV A,SECOND
MOV B,#10
DIV AB
MOV DPTR,#TABLE
MOVC A,@A+DPTR
MOV P0,A
MOV A,B
MOVC A,@A+DPTR
MOV P2,A
MOV TCOUNT,#00H
MOV TMOD,#01H
MOV TH0,#(65536-50000) / 256
MOV TL0,#(65536-50000) MOD 256
SETB TR0
SETB ET0
SETB EA
SJMP $
INT0X:
MOV TH0,#(65536-50000) / 256
MOV TL0,#(65536-50000) MOD 256
INC TCOUNT
MOV A,TCOUNT
CJNE A,#20,NEXT
MOV TCOUNT,#00H
INC SECOND
MOV A,SECOND
CJNE A,#60,NEX
MOV SECOND,#00H
NEX: MOV A,SECOND
MOV B,#10
DIV AB
MOV DPTR,#TABLE
MOVC A,@A+DPTR
MOV P0,A
MOV A,B
MOVC A,@A+DPTR
MOV P2,A
NEXT: RETI
TABLE: DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH
END
2． C語言源程序（中斷法）
#include <AT89X51.H>
unsigned char code dispcode[]={0x3f,0x06,0x5b,0x4f,
0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,
0x39,0x5e,0x79,0x71,0x00};
unsigned char second;
unsigned char tcount;
void main(void)
{
TMOD=0x01;
TH0=(65536-50000)/256;
TL0=(65536-50000)%6;
TR0=1;
ET0=1;
EA=1;
tcount=0;
second=0;
P0=dispcode[second/10];
P2=dispcode[second];
while(1);
}
void t0(void) interrupt 1 using 0
{
tcount++;
if(tcount==20)
{
tcount=0;
second++;
if(second==60)
{
second=0;
}
P0=dispcode[second/10];
P2=dispcode[second];
}
TH0=(65536-50000)/256;
TL0=(65536-50000)%6;
}
