MAX232資料總結

Max232總結

為什么會想到總結max232呢？因為又一次我在整理芯片資料，想對芯片進分類時，竟然不知道要把max232歸到哪一類。后來自己查了一下資料，原來max232是進行電平轉換的，于是把它歸類到電平轉換芯片內。

為什么是電平轉換芯片呢？這就要明白它的工作范圍？它是工作在電腦和單片機之間的。這就存在著兩種不同的電平，一個是TTL電平，一個是RS232電平。我們都知道單片機是TTL電平，其邏輯1代表5V，邏輯0電表0V，而RS232電平邏輯1是-3V~-15V，邏輯0是+3V~+15V。所以可以把它歸類到電平轉換芯片類。

       下面總結一下，max232的電容的種類和作用。使用的電容 會因為max232不同的種類而有區別。下面講一下這些電容的作用。因為232和TTL的電壓是有很大的差別的。

       下面這段話為網上復制的：

232的工作電平高于收發器的工作電壓，需要進行電壓抬升。MAX232所采用的方法是利用電荷泵（charge pump）抬升電壓，因此需要這4個儲能電容。

至于Vcc和GND之間的10uF電容器則是為了防止4路電荷泵的電源變化影響到前端。此處其實加一片0.1uF更好。

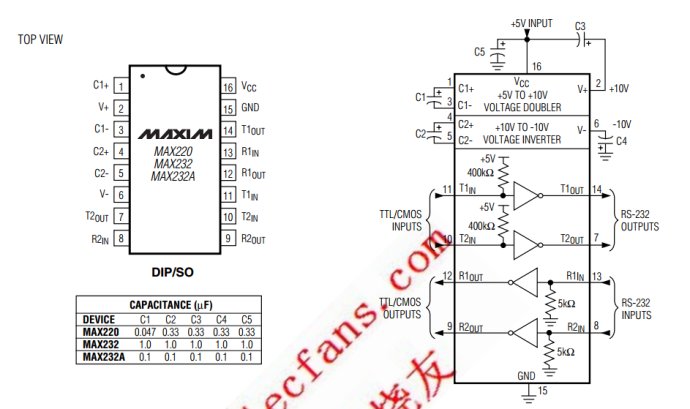

       怎么來理解這段話呢？從上圖中可以看到，RS232電平到TTL電平傳輸時，下接了5千歐的電阻，這是為了降壓。那TTL到RS232呢？怎么樣由5V升到15V呢？這就要使用電壓泵了。具體什么是電壓泵我也沒仔細查，但見名知意，就是提升電壓的。從上圖中看到TTL到RS232傳輸時，5V的電壓經過400千歐的電阻與其相連。這最多也就升到5V，顯然離15V還是有差距的。這就發揮了232電容上4個電容的作用。它的作用是儲能、升壓。
